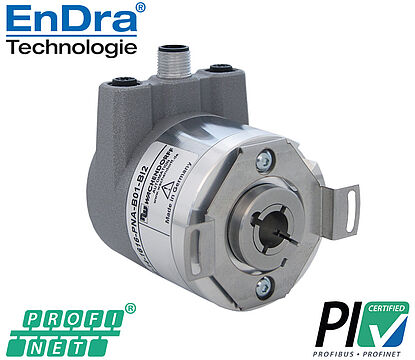

Manyetik Absolute Enkoder, PROFINET-IO WDGA 58E
Veriyolu kapağı: 3x M12 fiş üzerinden bağlantı
Yarım Delikli / Gövde Çapı 58 mm
16/43-bit Single-/Multiturn
Delik Çapı 12 mm / 14 mm veya 15 mm;
Redüksiyon rakoru üzerinde Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm
Protokolü: PROFINET-IO (CC-C)
Cihaz profili: anahtarlanabilir, sınıf 3, 4
- EnDra®: Bakım gerektirmez, çevre dostu
- PROFINET-IO, Singleturn/Multiturn
- Veriyolu kapaklı, kompakt yapı
- Single-/Multiturn (max. 16 bit/43 bit)
- Geleceğe dönük teknoloji
- Çalışma ve veriyolu durumu göstergesi olarak 2 renkli Duo LED ve 2 L/A LED
- En yüksek yatak yükleri; radyal 80 N, eksenel 50 N
- Cihaz profili: anahtarlanabilir, sınıf 3, 4
- IRT
- Configurable via integrated web server:
- IP address
- Subnet mask
- Gateway address
- Encoder parameters readable
- Firmware update
65.536 adım/360° (16 bit)
Multiturn çözünürlük43 bit
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 9,5 mm
Azami girim derinliği: 14 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 9,5 mm
Azami girim derinliği: 14 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 9,5 mm
Azami girim derinliği: 14 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 9,5 mm
Azami girim derinliği: 14 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 9,5 mm
Azami girim derinliği: 14 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 9,5 mm
Azami girim derinliği: 14 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 9,5 mm
Azami girim derinliği: 14 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 9,5 mm
Azami girim derinliği: 14 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 9,5 mm
Azami girim derinliği: 14 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Öz güç tüketimi: typ. 125 mA
Güç tüketimi: typ. 3 W
Yapılandırma yazılımı
Yazılım indirme
Licensing declaration
IP >= V1.00
Licensing declaration
WDGA PROFINET el kitabı
WDGA PROFINET el kitabı
Download (582 KB)
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.34 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.24 MB)
PROFINET IO; EtherNet/IP; EtherCAT; Universal IE
Download (904 KB)
GSDML file for ≥ vers. 2.00
WDGA absolute with PROFINET IO
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (13.97 KB)
GSDML file for ≥ vers. 2.00
WDGA absolute with PROFINET IO
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (13.59 KB)
Declaration from the PROFIBUS-Nutzerorganisation for the WDGA PROFINET for Wachendorff Automation GmbH & Co. KG
Download (84 KB)
for Wachendorff Automation GmbH & Co. KG.
Download (610 KB)
for Wachendorff Automation GmbH & Co. KG.
Download (143 KB)
Ready-made Industrial Ethernet connection cable KIE-4-67-RJ:
suitable for encoders WDGA with bus cover BI2 (PROFINET, EthertNet/IP, EtherCAT, universal IE)
Plug M12 - cable - plug RJ45
Ready-made Industrial Ethernet connection cable KIE-4-67-DC:
suitable for encoders WDGA with bus cover BI2 (PROFINET, EthertNet/IP, EtherCAT, universal IE)
Plug M12 - cable - plug M12
Kablo kutusu KIZ-4-67:
Güç kaynağına, 4 kutuplu
Ekranlı kabloyla, hazır yapılmış, konektör (kadın) düz,
ekran üzerinde, IP67+IP69K.
Şaft adaptörü M6 WDGWA10M06
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M6 dişliler.
Şaft adaptörü M8 WDGWA10M08
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M8 dişliler.
Şaft adaptörü M10 WDGWA10M10
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M10 dişliler.
Şaft adaptörü M12 WDGWA10M12
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M12 dişliler.
STEP file:
WDGWA10M12.stp
Şaft adaptörü M14 WDGWA10M14
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M14 dişliler.
Şaft adaptörü M16 WDGWA10M16
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M16 dişliler.
STEP file: WDGWA10M16.stp
Şaft adaptörü M20 WDGWA10M20
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M20 dişliler.
Ø 12 mm çaplı içi boş şaft için redüksiyon rakorları
WDGI 58H içi boş şaft döner enkoderi,
WDGI 58E ve WDGA 58E ucu boş şaft döner enkoderleri için.
