WDGI 36A

Enkoder, artımlı,
Çözünürlük: 16384 PPR'ye kadar,
Servo Flanş / Gövde Çapı 36 mm

Mil Çapı: 6 mm, 1/4",  8 mm,
Çıkış Devresi HTL,
İşlev ilkesi: manyetik.

Veri föyüGeneral technical data incremental encoders (PDF 855 kB)
Drehgeber Encoder WDGI36A
Illustration similar
Öne çıkanlar
  • Kompakt ve sağlam
  • 1'den 16.384'e kadar tüm darbe sayıları PPR mevcuttur
  • Standart endüstriyel enkoder
  • Koruma sınıfı IP67; şaft girişinde IP65
Ürün ayrıntıları
Flanş
Servo flanş
Çözünürlük (PPR)
1 PPR -16384 PPR
Gövde
Ø 36 mm
Paslanmaz çelik
Şaft
Ø 6 mm
Şaft uzunluğu: L: 11,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 6,35 mm
Şaft uzunluğu: L: 11,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 8 mm
Şaft uzunluğu: L: 18 mm
Azami şaft yükü, radyal: 50 N
Azami şaft yükü, eksenel: 50 N
Azami çalışma hızı
12000 dev/dak.
İşlev ilkesi
manyetik
Çıkış devresi
HTL (TTL at 5 VDC)
HTL, ters çev. (5 VDC'de TTL/RS422 uyumlu)
Çıkış frekansı
HTL ila 16384 PPR, azami 600 kHz
TTL ila 16384 PPR, azami 1 MHz
Çalışma gerilimi
4,75 VDC ila 30 VDC
Öz güç tüketimi: typ. 40 mA

Çevre verileri

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

Bir EMC kapatır:

DIN EN 61000-6-2
DIN EN 61000-6-3

Titreşim:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz ila 2000 Hz)

Darbe:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Electrial Safety:

DIN VDE 0160 uyarınca

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

Çalışma sıcaklığı
Fiş çıkışı: -40 °C ila +85 °C, kablo çıkışı: -20 °C ila +80 °C (seçenek ACA: -40 °C ila +85 °C)
Koruma sınıfı
Gövde: IP65, IP67; şaft girişi: IP65; kablo girişi K1: IP40
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

TanımlamaABN ters çevirim mümkün
L2eksenel, Ekran enkoder gövdesine kabloyla bağlı●
Bağlantı tahsisleri
 L2L2
DevreN35M35
GNDWHWH
(+) VccBNBN
AGNGN
BYEYE
NGYGY
---
A ters çev.-RD
B ters çev.-BK, (BU ile ACA)
N ters çev.-VT
EkranTelTel
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

TanımlamaABN ters çevirim mümkün
L3radyal, Ekran enkoder gövdesine kabloyla bağlı●
Bağlantı tahsisleri
 L3L3
DevreN35M35
GNDWHWH
(+) VccBNBN
AGNGN
BYEYE
NGYGY
---
A ters çev.-RD
B ters çev.-BK, (BU ile ACA)
N ters çev.-VT
EkranTelTel
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

TanımlamaABN ters çevirim mümkün
K1radyal, Ekran açık (IP40)●
Bağlantı tahsisleri
 K1K1
DevreN35M35
GNDWHWH
(+) VccBNBN
AGNGN
BYEYE
NGYGY
---
A ters çev.-RD
B ters çev.-BK
N ters çev.-VT
EkranTelTel
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

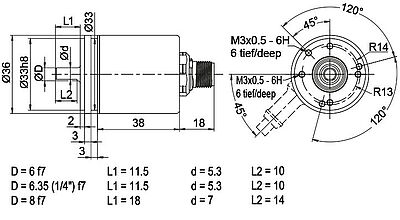

TanımlamaABN ters çevirim mümkün
SB5eksenel, 5 kutuplu, Fiş enkoder gövdesine kabloyla bağlı-
SB8eksenel, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı●
Bağlantı tahsisleri
SB5SB8
  5 kutuplu 8 kutuplu
Konektör çizimi
DevreN35M35
GND31
(+) Vcc12
A43
B24
N55
---
A ters çev.-6
B ters çev.-7
N ters çev.-8
bağlı değil--
Ekran--
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

TanımlamaABN ters çevirim mümkün
SC5radyal, 5 kutuplu, Fiş enkoder gövdesine kabloyla bağlı-
SC8radyal, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı●
Bağlantı tahsisleri
SC5SC8
  5 kutuplu 8 kutuplu
Konektör çizimi
DevreN35M35
GND31
(+) Vcc12
A43
B24
N55
---
A ters çev.-6
B ters çev.-7
N ters çev.-8
bağlı değil--
Ekran--
1-16384 PPR
Çalışma gerilimi VDC
4,75 - 30 VDC
Çalışma akımı
typ. 40 mA
Sinyal biçimi
dik açılı
Çıkış devresi
HTL (TTL at 5 VDC)
Kanallar
AB, ABN
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > (+)Vcc -%10 Vcc
Düzey L<
L < 2,5 VDC
Çıkış frekansı
HTL: azami 600 kHZ; TTL: azami 1 MHz
Çıkış koruması
ters polarite ve kısa devre koruması
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
4,75 - 30 VDC
Çalışma akımı
typ. 40 mA
Sinyal biçimi
dik açılı
Çıkış devresi
HTL, ters çev. (5 VDC'de TTL/RS422 uyumlu)
Kanallar
AB, ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > (+)Vcc -%10 Vcc
Düzey L<
L < 2,5 VDC
Çıkış frekansı
HTL: azami 600 kHZ; TTL: azami 1 MHz
Çıkış koruması
ters polarite ve kısa devre koruması
Erken uyarı çıkışı
hayır
N35, M35 çıkış devreli enkoder WDGI 36A, (flanşta ölçülen) genişletilmiş -40 °C ila +85 °C ısı aralığıyla da teslim edilebilir.

WDGI 36A enkoder basınç dengeleme diyaframıyla tedarik edilebilir. Bu membran yüksek rutubet ortamında enkoder gövdesine su girmesini engeller.
Koruma sınıfı IP67'ye kadar; sıcaklık aralığı ve tuz spreyi direnci değişmez. DIN EN ISO2812-1 uyarınca kimyasallara ve solventlere dirençli.

Enkoder WDGI 36A 2 metreden fazla kabloyla da mevcuttur. Azami kablo boyu çalışma gerilimine ve frekansa bağlıdır; bkz. 'Genel teknik veriler'
Sipariş sırasında, lütfen sipariş numarasını boyu desimetre olarak belirten 3 basamaklı bir sayıyla tamamlayın.
Örnek: 5 m kablo uzunluğu = 050
