WDG 40A

Enkoder, artımlı,
Çözünürlük: 2500 PPR'ye kadar,
Servo Flanş / Gövde Çapı 40 mm

Mil Çapı: 6 mm,
Koruma türü: Tam IP67'ye kadar
Çıkış Devresi HTL / TTL / RS 422 Uyumlus,
İşlev ilkesi: optik.

Veri föyüGeneral technical data incremental encoders (PDF 855 kB)

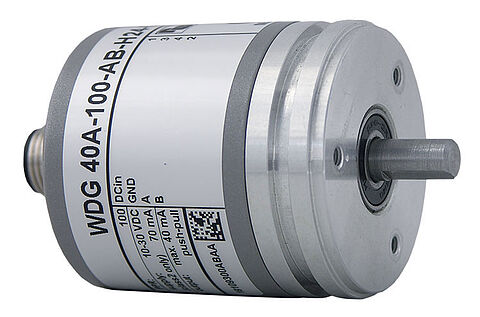

Drehgeber WDG40A
Illustration similar
Öne çıkanlar
  • Küçük boyutlu, sağlam ve ekonomik enkoder
  • Koruma türü IP67; şaft girişinde IP65
  • İsteğe bağlı: Koruma türü tam IP67, -40 °C ila +80 °C
Ürün ayrıntıları
Flanş
Servo flanş
Çözünürlük (PPR)
2500 PPR'ye kadar
Gövde
Ø 40 mm
Alüminyum, kaplamalı
Şaft
Ø 6 mm
Şaft uzunluğu: L: 11,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Azami çalışma hızı
12000 dev/dak.
İşlev ilkesi
optik
Çıkış devresi
TTL
TTL, RS422 uyumlu, ters çev.
HTL
HTL, ters çev.
Çıkış frekansı
TTL ila 2500 PPR, azami 200 kHz
HTL ila 2500 PPR, azami 200 kHz
Çalışma gerilimi
4,75 VDC ila 5,5 VDC
Öz güç tüketimi: typ. 70 mA
10 VDC ila 30 VDC
Öz güç tüketimi: typ. 70 mA

Çevre verileri

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

Bir EMC kapatır:

DIN EN 61000-6-2
DIN EN 61000-6-3

Titreşim:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz ila 2000 Hz)

Darbe:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Electrial Safety:

DIN VDE 0160 uyarınca

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

Çalışma sıcaklığı
-20 °C ila +80 °C
Koruma sınıfı
Gövde: IP65, IP67; şaft girişi: IP65; kablo girişi K1: IP40
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

TanımlamaABN ters çevirim mümkün

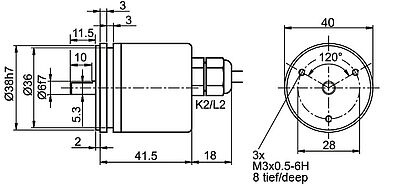

K2eksenel, Ekran açık●
L2eksenel, Ekran enkoder gövdesine kabloyla bağlı●
Bağlantı tahsisleri
 K2, L2K2, L2
DevreH05, H24R05, R24
GNDWHWH
(+) VccBNBN
AGNGN
BYEYE
NGYGY
---
A ters çev.-RD
B ters çev.-BK
N ters çev.-VT
EkranTelTel
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

TanımlamaABN ters çevirim mümkün

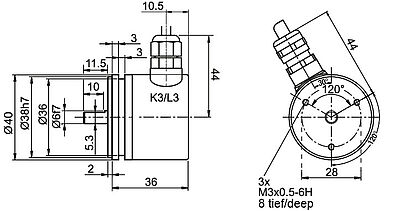

K3radyal, Ekran açık●
L3radyal, Ekran enkoder gövdesine kabloyla bağlı●
Bağlantı tahsisleri
 K3, L3K3, L3
DevreH05, H24R05, R24
GNDWHWH
(+) VccBNBN
AGNGN
BYEYE
NGYGY
---
A ters çev.-RD
B ters çev.-BK
N ters çev.-VT
EkranTelTel
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

TanımlamaABN ters çevirim mümkün

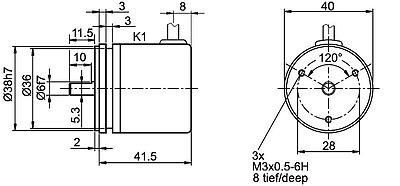

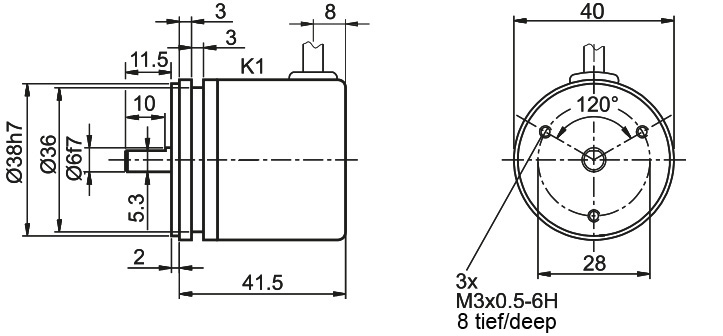

K1radyal, Ekran açık (IP40)●
Bağlantı tahsisleri
 K1K1
DevreH05, H24R05, R24
GNDWHWH
(+) VccBNBN
AGNGN
BYEYE
NGYGY
---
A ters çev.-RD
B ters çev.-BK
N ters çev.-VT
EkranTelTel
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

TanımlamaABN ters çevirim mümkün

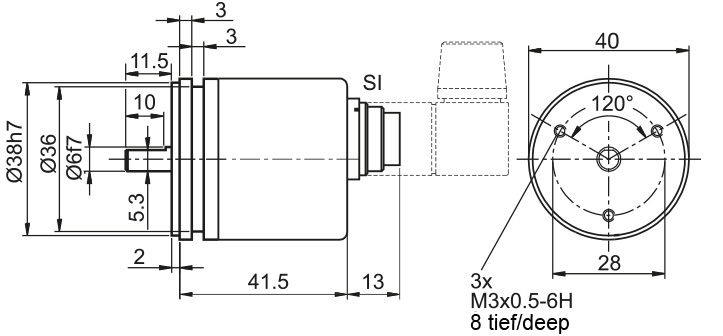

SI5eksenel, 5 kutuplu, Fiş enkoder gövdesine kabloyla bağlı-
SI6eksenel, 6 kutuplu, Fiş enkoder gövdesine kabloyla bağlı-
SI8eksenel, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı●
SI12eksenel, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı●
Bağlantı tahsisleri
SI5SI6SI8SI12
  5 kutuplu 6 kutuplu 8 kutuplu 12 kutuplu
Konektör çizimi
DevreH05, H24H05, H24R05, R24R05, R24
GND161K, L
(+) Vcc212M, B
A323E
B444H
N535C
-----
A ters çev.--6F
B ters çev.--7A
N ters çev.--8D
bağlı değil-5-G, J
Ekran----
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

TanımlamaABN ters çevirim mümkün
S2eksenel, 7 kutuplu, Fiş enkoder gövdesine kabloyla bağlı-
Bağlantı tahsisleri
S2
  7 kutuplu
Konektör çizimi
DevreH05, H24
GND1
(+) Vcc2
A3
B4
N5
--
A ters çev.-
B ters çev.-
N ters çev.-
bağlı değil6, 7
Ekran-
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

TanımlamaABN ters çevirim mümkün
SB4eksenel, 4 kutuplu, Fiş enkoder gövdesine kabloyla bağlı-
SB5eksenel, 5 kutuplu, Fiş enkoder gövdesine kabloyla bağlı-
SB8eksenel, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı●
SB12eksenel, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı●
Bağlantı tahsisleri
SB4SB5SB8SB12
  4 kutuplu 5 kutuplu 8 kutuplu 12 kutuplu
Konektör çizimi
DevreH05, H24H05, H24R05, R24R05, R24
GND3313
(+) Vcc1121
A2434
B4246
N-558
-----
A ters çev.--69
B ters çev.--77
N ters çev.--810
bağlı değil---2, 5, 11, 12
Ekran----
2500 PPR kadar
Çalışma gerilimi VDC
4,75 - 5,5 VDC
Çalışma akımı
typ. 70 mA
Sinyal biçimi
dik açılı
Çıkış devresi
TTL
Kanallar
AB, ABN
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > 2,5 VDC
Düzey L<
L < 0,5 VDC
Çıkış frekansı
azami 200 kHz
Çıkış koruması
hayır
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
4,75 - 5,5 VDC
Çalışma akımı
typ. 70 mA
Sinyal biçimi
dik açılı
Çıkış devresi
TTL, RS422 uyumlu, ters çev.
Kanallar
AB, ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > 2,5 VDC
Düzey L<
L < 0,5 VDC
Çıkış frekansı
azami 200 kHz
Çıkış koruması
hayır
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
10 - 30 VDC
Çalışma akımı
typ. 70 mA
Sinyal biçimi
dik açılı
Çıkış devresi
HTL
Kanallar
AB, ABN
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > (+)Vcc -2,5 VDC
Düzey L<
L < 2,5 VDC
Çıkış frekansı
azami 200 kHz
Çıkış koruması
evet
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
10 - 30 VDC
Çalışma akımı
typ. 70 mA
Sinyal biçimi
dik açılı
Çıkış devresi
HTL, ters çevrimli
Kanallar
AB, ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > (+)Vcc -2,5 VDC
Düzey L<
L < 2,5 VDC
Çıkış frekansı
azami 200 kHz
Çıkış koruması
evet
Erken uyarı çıkışı
hayır
Enkoder WDG 40A özellikle hafif çalışır vericiyle de tedarik edilir. Bu durumda, başlangıç torku ≤ 0,1 Ncm olarak ve şaft girişindeki koruma türü IP50 olarak değişir.
Enkoder WDG 40A yüksek tam IP67 koruma sınıfıyla da teslim edilebilir.
Azami çalışma hızı:3500 dev/dak.
İzin verilir şaft yükü, eksenel:30 N
İzin verilir şaft yükü, radyal:45 N
Azami impuls sayısı (PPR):1500 PPR
Başlangıç torku:Oda sıcaklığında yakl. 1,2 Ncm
H24, R24 çıkış devreli enkoder WDG 40A, (flanşta ölçülen) genişletilmiş -40 °C ila +80 °C ısı aralığıyla da teslim edilebilir.
Enkoder WDG 40A 2 metreden fazla kabloyla da mevcuttur. Azami kablo boyu çalışma gerilimine ve frekansa bağlıdır; bkz. 'Genel teknik veriler'
Sipariş sırasında, lütfen sipariş numarasını boyu desimetre olarak belirten 3 basamaklı bir sayıyla tamamlayın.
Örnek: 5 m kablo uzunluğu = 050
