WDG 58S

Enkoder, artımlı, optik, WDG 58S,
Geçmeli Flanş / Gövde Çapı 58 mm

Tuzlu sprey testi DIN EN 60068-2-11 uyarınca
Korozyona dirençli

Mil Çapı:10 mm,
Koruma sınıfı: IP67 + IP69K (Yüksek basınçlı buhar püskürtmeli temizlik)
Çözünürlük: 25000 PPR'ya kadar,
Çıkış Devresi HTL / TTL / RS 422 Uyumlu / 1 Vpp Sin/Cos

Veri föyü General technical data incremental encoders (PDF 0.91 MB)

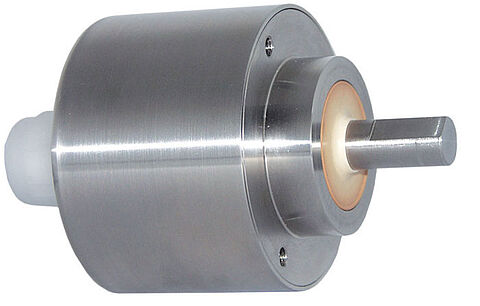

Drehgeber WDG58S
Öne çıkanlar
  • Tuzlu sprey testi DIN EN 60068-2-11 uyarınca başarılı
  • Koruma sınıfı: IP67 + IP69K (Yüksek basınçlı buhar püskürtmeli temizlik)
  • 25000 impulsa kadar yüksek değerli elektronikle
  • Ölü boşluksuz radyal şaft sızdırmazlığı
  • 10 VDC ila 30 VDC'de yüksek bağlantı koruması
  • Erken uyarı çıkışı
  • İsteğe bağlı: -40 °C ila +80 °C
Ürün ayrıntıları
Flanş
Geçmeli Flanş
Çözünürlük (PPR)
25000 PPR'ye kadar
Gövde
Ø 58 mm
Asil çelik, V4A
Şaft
Ø 10 mm
Şaft uzunluğu: L: 18 mm
Azami şaft yükü, radyal: 100 N
Azami şaft yükü, eksenel: 100 N
Azami çalışma hızı
3600 dev/dak.
Çıkış devresi
TTL
TTL, RS422 uyumlu, ters çev.
HTL
HTL, ters çev.
1 Vpp Sin/Cos
Çıkış frekansı
TTL ila 5000 PPR, azami 200 kHz
HTL ila 5000 PPR, azami 200 kHz
TTL, 1200 PPR üstü, azami 2 MHz
HTL > 1200 PPR, azami 600 kHz
1 Vpp Sin/Cos, azami 100 kHz
Çalışma gerilimi
4,75 VDC ila 5,5 VDC
Öz güç tüketimi: typ. 100 mA
5 VDC ila 30 VDC
Öz güç tüketimi: typ. 70 mA
10 VDC ila 30 VDC
Öz güç tüketimi: typ. 100 mA
Çalışma sıcaklığı
-20 °C ila +80 °C
1 Vpp: -10 °C ila +70 °C
Koruma sınıfı
Tam IP67 ve IP69K; 672 saat sonra DIN EN 60068-2-11 uyarınca tuzlu sprey testine dayanıklı
STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama ABN ters çevirim mümkün
K2 eksenel, Ekran açık
L2 eksenel, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
 K2, L2K2, L2K2, L2K2, L2L2
DevreG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 645, R30SIN
GNDWHWHWHWHWH
(+) VccBNBNBNBNBN
AGNGNGNGNGN
BYEYEYEYEGY
NGYGYGYGY-
Erken uyarı çıkışıPK-PK--
A ters çev.--RDRDYE
B ters çev.--BUBUPK
N ters çev.--VTVT-
EkranTelTelTelTelTel
STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama ABN ters çevirim mümkün
K3 radyal, Ekran açık
L3 radyal, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
 K3, L3K3, L3K3, L3K3, L3L3
DevreG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 645, R30SIN
GNDWHWHWHWHWH
(+) VccBNBNBNBNBN
AGNGNGNGNGN
BYEYEYEYEGY
NGYGYGYGY-
Erken uyarı çıkışıPK-PK--
A ters çev.--RDRDYE
B ters çev.--BUBUPK
N ters çev.--VTVT-
EkranTelTelTelTelTel
2500 PPR kadar
Çalışma gerilimi VDC
5 - 30 VDC
Çalışma akımı
typ. 70 mA
Sinyal biçimi
dik açılı
Çıkış devresi
HTL
Kanallar
AB, ABN
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > (+)Vcc - %10 Vcc
Düzey L<
L < 2,5 VDC
Çıkış frekansı
azami 200 kHz
Çıkış koruması
sadece ters kutup koruması
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
5 - 30 VDC
Çalışma akımı
typ. 70 mA
Sinyal biçimi
dik açılı
Çıkış devresi
HTL, ters çevrimli
Kanallar
AB, ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > (+)Vcc - %10 Vcc
Düzey L<
L < 2,5 VDC
Çıkış frekansı
azami 200 kHz
Çıkış koruması
sadece ters kutup koruması
Erken uyarı çıkışı
hayır
5000 PPR kadar
Çalışma gerilimi VDC
4,75 - 5,5 VDC
Çalışma akımı
typ. 70 mA
Sinyal biçimi
dik açılı
Çıkış devresi
TTL
Kanallar
ABN
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > 2,5 VDC
Düzey L<
L < 0,5 VDC
Çıkış frekansı
azami 200 kHz
Çıkış koruması
hayır
Erken uyarı çıkışı
evet
Çalışma gerilimi VDC
4,75 - 5,5 VDC
Çalışma akımı
typ. 70 mA
Sinyal biçimi
dik açılı
Çıkış devresi
TTL
Kanallar
AB, ABN
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > 2,5 VDC
Düzey L<
L < 0,5 VDC
Çıkış frekansı
azami 200 kHz
Çıkış koruması
hayır
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
4,75 - 5,5 VDC
Çalışma akımı
typ. 70 mA
Sinyal biçimi
dik açılı
Çıkış devresi
TTL, RS422 uyumlu, ters çev.
Kanallar
AB, ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > 2,5 VDC
Düzey L<
L < 0,5 VDC
Çıkış frekansı
azami 200 kHz
Çıkış koruması
hayır
Erken uyarı çıkışı
evet
Çalışma gerilimi VDC
4,75 - 5,5 VDC
Çalışma akımı
typ. 70 mA
Sinyal biçimi
dik açılı
Çıkış devresi
TTL, RS422 uyumlu, ters çev.
Kanallar
AB, ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > 2,5 VDC
Düzey L<
L < 0,5 VDC
Çıkış frekansı
azami 200 kHz
Çıkış koruması
hayır
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
10 - 30 VDC
Çalışma akımı
typ. 70 mA
Sinyal biçimi
dik açılı
Çıkış devresi
HTL
Kanallar
AB, ABN
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > (+)Vcc - 2,5 VDC
Düzey L<
L < 2,5 VDC
Çıkış frekansı
azami 200 kHz
Çıkış koruması
evet
Erken uyarı çıkışı
evet
Çalışma gerilimi VDC
10 - 30 VDC
Çalışma akımı
typ. 70 mA
Sinyal biçimi
dik açılı
Çıkış devresi
HTL
Kanallar
AB, ABN
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > (+)Vcc - 2,5 VDC
Düzey L<
L < 2,5 VDC
Çıkış frekansı
azami 200 kHz
Çıkış koruması
evet
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
10 - 30 VDC
Çalışma akımı
typ. 70 mA
Sinyal biçimi
dik açılı
Çıkış devresi
HTL, ters çevrimli
Kanallar
AB, ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > (+)Vcc - 2,5 VDC
Düzey L<
L < 2,5 VDC
Çıkış frekansı
azami 200 kHz
Çıkış koruması
evet
Erken uyarı çıkışı
evet
Çalışma gerilimi VDC
10 - 30 VDC
Çalışma akımı
typ. 70 mA
Sinyal biçimi
dik açılı
Çıkış devresi
HTL, ters çevrimli
Kanallar
AB, ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > (+)Vcc - 2,5 VDC
Düzey L<
L < 2,5 VDC
Çıkış frekansı
azami 200 kHz
Çıkış koruması
evet
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
10 - 30 VDC
Çalışma akımı
typ. 70 mA
Sinyal biçimi
dik açılı
Çıkış devresi
TTL, RS422 uyumlu, ters çev.
Kanallar
AB, ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > 2,5 VDC
Düzey L<
L < 1,2 VDC
Çıkış frekansı
azami 200 kHz
Çıkış koruması
sadece ters kutup koruması
Erken uyarı çıkışı
evet
(Yüksek frekanslı) 1200 ila 25000 PPR
Çalışma gerilimi VDC
4,75 - 5,5 VDC
Çalışma akımı
typ. 100 mA
Sinyal biçimi
dik açılı
Çıkış devresi
TTL
Kanallar
AB, ABN
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > 2,5 VDC
Düzey L<
L < 0,5 VDC
Çıkış frekansı
azami 2 MHz
Çıkış koruması
hayır
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
4,75 - 5,5 VDC
Çalışma akımı
typ. 100 mA
Sinyal biçimi
dik açılı
Çıkış devresi
TTL, RS422 uyumlu, ters çev.
Kanallar
AB, ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > 2,5 VDC
Düzey L<
L < 0,5 VDC
Çıkış frekansı
azami 2 MHz
Çıkış koruması
hayır
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
10 - 30 VDC
Çalışma akımı
typ. 100 mA
Sinyal biçimi
dik açılı
Çıkış devresi
HTL
Kanallar
ABN
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > (+)Vcc - 2,5 VDC
Düzey L<
L < 2,5 VDC
Çıkış frekansı
azami 600 kHz
Çıkış koruması
evet
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
10 - 30 VDC
Çalışma akımı
typ. 100 mA
Sinyal biçimi
dik açılı
Çıkış devresi
HTL, ters çevrimli
Kanallar
AB, ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > (+)Vcc - 2,5 VDC
Düzey L<
L < 2,5 VDC
Çıkış frekansı
azami 600 kHz
Çıkış koruması
evet
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
10 - 30 VDC
Çalışma akımı
typ. 100 mA
Sinyal biçimi
dik açılı
Çıkış devresi
TTL, RS422 uyumlu, ters çev.
Kanallar
AB, ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > 2,5 VDC
Düzey L<
L < 1,2 VDC
Çıkış frekansı
azami 2 MHz
Çıkış koruması
sadece ters kutup koruması
Erken uyarı çıkışı
hayır
1024, 2048 PPR
Çalışma gerilimi VDC
4,75 - 5,5 VDC
Çalışma akımı
Yüksüz, tipik 100 mA
Sinyal biçimi
sinüs
Çıkış devresi
1 Vpp Sin/Kos
Kanallar
AB
Çıkış
Sinüs, kosinüs
Yük
1 Vpp Sin/Kos ile: asgari 120 Ohm
Fark düzeyi
Fark düzeyi 1 Vpp %25 ±
Çıkış frekansı
azami 100 kHz
Çıkış koruması
hayır
Azami kablo uzunluğu
<260 pF/m'de azami 150 m.
Erken uyarı çıkışı
hayır
F24, G24, H24, I24, P24, R24, F05, G05, I05, P05, 245, 524, 645 çıkış devreli enkoder WDG 58S, (flanşta ölçülen) genişletilmiş -40 °C ila +80 °C ısı aralığıyla da teslim edilebilir.
Enkoder WDG 58S 2 metreden fazla kabloyla da mevcuttur. Azami kablo boyu çalışma gerilimine ve frekansa bağlıdır; bkz. 'Genel teknik veriler'
Sipariş sırasında, lütfen sipariş numarasını boyu desimetre olarak belirten 3 basamaklı bir sayıyla tamamlayın.
Örnek: 5 m kablo uzunluğu = 050
