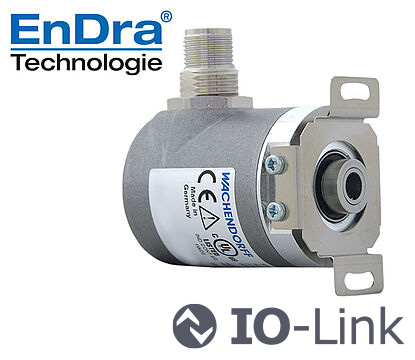

Absolute Encoder IO-Link WDGA 36E,
Yarım Delikli; Gövde Çapı 36 mm
14/18-bit Single-/Multiturn;
Delik Çapı 6 mm, Ø 1/4",
Cihaz profili Smart Sensor Profile (SSP);
Binary Code
- EnDra®: Bakım gerektirmez, çevre dostu
- IO-Link, Single-turn ve Multi-turn
- Cihaz profili Smart Sensor Profile (SSP)
- Singleturn / Multiturn (azami 16 bit / 43 bit)
- 32 bit işlemcili, geleceğe dönük teknoloji
- Çalışma durumu ve Hata mesajı için gösterge olarak LED
- Güç kaynağının izlenmesi
- Histerese sahip konum ve hız için kam anahtarları
16.384 adım/360° (14 bit)
Multiturn çözünürlük262.144 devre kadar (18 bit) yüksek hassasiyet değeriyle 39 bite kadar.
Asgari girim derinliği: 8 mm
Azami girim derinliği: 17 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Asgari girim derinliği: 8 mm
Azami girim derinliği: 17 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Öz güç tüketimi: typ. 30 mA
Güç tüketimi: azami 0,6 W
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|

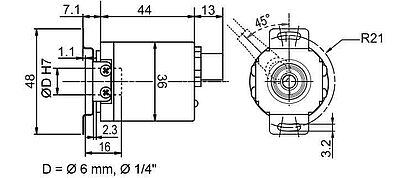

| IB5 | eksenel, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|

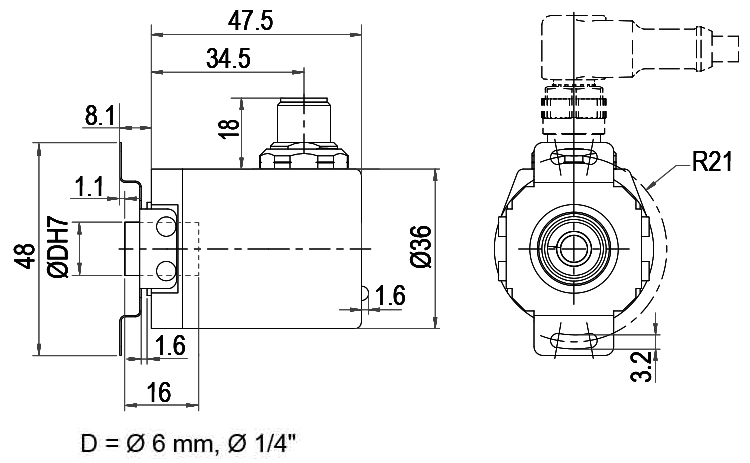

| IC5 | radyal, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı |
