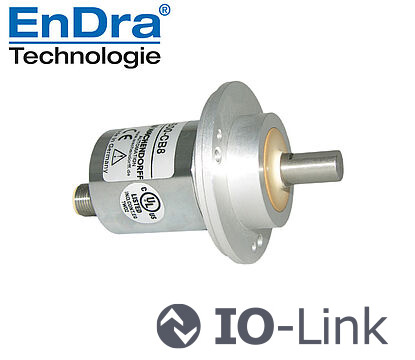

Absolute Enkoder IO-Link WDGA 58S,
Tuzlu sprey testi DIN EN 60068-2-11 uyarınca
Yüksek basınçlı buhar püskürtmeli temizlik
Asit ve bazlara dirençli
Geçmeli Flanş / Gövde Çapı 58 mm
16/43-bit Single-/Multiturn;
Mil Çapı: 10 mm;
Haberleşme Arayüzü CANopen CiA 301
Cihaz profili CiA 406 V3.2 class C2;
Binary Code
- Tuzlu sprey testi DIN EN 60068-2-11 uyarınca başarılı
- Koruma sınıfı: IP67 + IP69K (Yüksek basınçlı buhar püskürtmeli temizlik)
- EnDra®: Bakım gerektirmez, çevre dostu
- IO-Link, Single-turn ve Multi-turn
- Cihaz profili Smart Sensor Profile (SSP)
- Singleturn / Multiturn (azami 16 bit / 43 bit)
- 32 bit işlemcili, geleceğe dönük teknoloji
- Çalışma durumu ve Hata mesajı için gösterge olarak LED
- Güç kaynağının izlenmesi
- Histerese sahip konum ve hız için kam anahtarları
16.384 adım/360° (14 bit)
Multiturn çözünürlük262.144 devre kadar (18 bit) yüksek hassasiyet değeriyle 39 bite kadar.
Şaft uzunluğu: L: 18 mm
Azami şaft yükü, radyal: 100 N
Azami şaft yükü, eksenel: 100 N
Öz güç tüketimi: typ. 30 mA
Güç tüketimi: azami 0,6 W
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|
| IB5 | eksenel, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|
| IC5 | radyal, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı |
