Absolute Enkoder IO-Link WDGA 58E,
Yarım Delikli; Gövde Çapı 58 mm
16/43-bit Single-/Multiturn;
Delik Çapı 12 mm / 14 mm / 15 mm;
Redüksiyon rakoru üzerinde Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm;
Cihaz profili Sensor Profile (SSP);
Binary Code
- EnDra®: Bakım gerektirmez, çevre dostu
- IO-Link, Single-turn ve Multi-turn
- Cihaz profili Smart Sensor Profile (SSP)
- Singleturn / Multiturn (azami 16 bit / 43 bit)
- 32 bit işlemcili, geleceğe dönük teknoloji
- Güç kaynağının izlenmesi
- Histerese sahip konum ve hız için kam anahtarları
16.384 adım/360° (14 bit)
Multiturn çözünürlük262.144 devre kadar (18 bit) yüksek hassasiyet değeriyle 39 bite kadar.
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Öz güç tüketimi: typ. 30 mA
Güç tüketimi: azami 0,6 W
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|

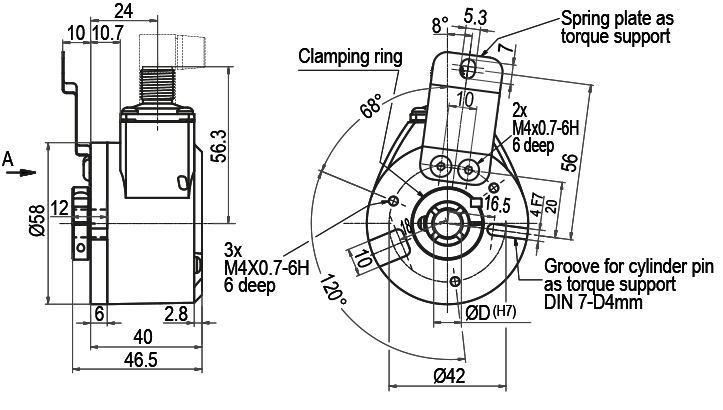

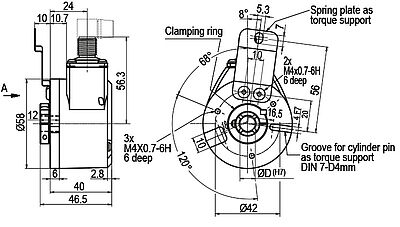

| IC5 | radyal, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.29 MB)
The future of steel production with smart sensor technology.
Download (1.51 MB)
IODD file for encoder absolute WDGA IO-Link
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Tork desteği WDGDS10001
Bütün içi veya ucu boş şaft döner enkoder türleri için.
Bütün içi veya ucu boş şaft döner enkoderlerine (36E, 100G hariç) yeterli miktarda yerleştirilmiştir.
Tork desteği WDGDS10004
Bütün içi veya ucu boş şaft döner enkoder türleri için. (36E, 100G hariç)
Tork desteği WDGDS10007
Bütün içi veya ucu boş şaft döner enkoder türleri için.
(36E, 100G hariç)
Tork desteği WDGDS10008
Bütün içi veya ucu boş şaft döner enkoder türleri için.
(36E, 100G hariç)
Tork desteği WDGDS10009
Bütün içi veya ucu boş şaft döner enkoder türleri için.
(36E, 100G hariç)
Tork desteği WDGDS10012
Bütün içi veya ucu boş şaft döner enkoder türleri için.
(36E, 100G hariç)
Tork desteği WDGDS10020
Bütün içi veya ucu boş şaft döner enkoder türleri için.
(36E, 40E, WDG 100G hariç)
Sentetik çekme kolu WDGDS10005
Artımlı döner enkoder WDGI 58H, WDGI 58E
ve mutlak döner enkoder WDGA 58E'ye uygun.
(CANopen, CANopen LIFT, CAN SAE J199, SSI, RS485).
Şaft adaptörü M6 WDGWA10M06
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M6 dişliler.
Şaft adaptörü M8 WDGWA10M08
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M8 dişliler.
Şaft adaptörü M10 WDGWA10M10
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M10 dişliler.
Şaft adaptörü M12 WDGWA10M12
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M12 dişliler.
STEP file:
WDGWA10M12.stp
Şaft adaptörü M14 WDGWA10M14
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M14 dişliler.
Şaft adaptörü M16 WDGWA10M16
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M16 dişliler.
STEP file: WDGWA10M16.stp
Şaft adaptörü M20 WDGWA10M20
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M20 dişliler.
Ø 12 mm çaplı içi boş şaft için redüksiyon rakorları
WDGI 58H içi boş şaft döner enkoderi,
WDGI 58E, WDGA 58E ve WDGP 58E ucu boş şaft döner enkoderleri için.
