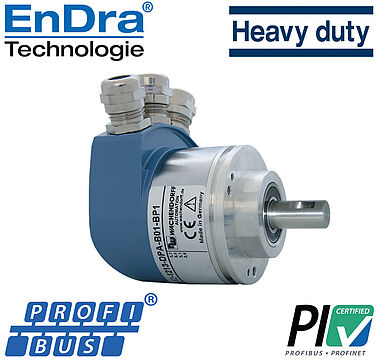

Absolute Enkoder PROFIBUS-DP WDGA 58D
Heavy Duty

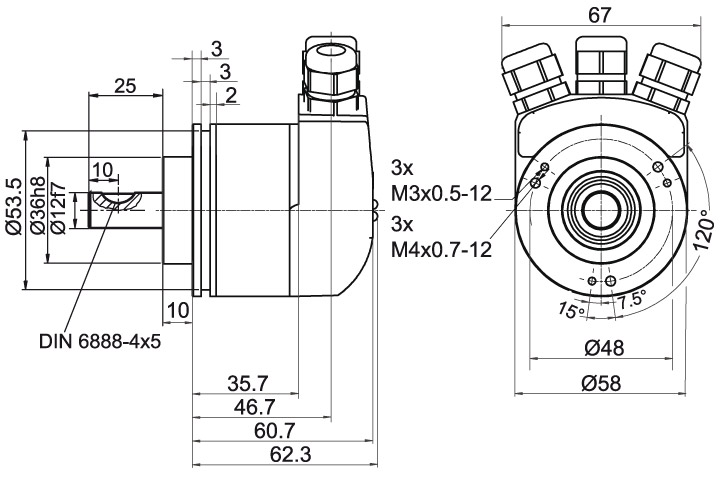

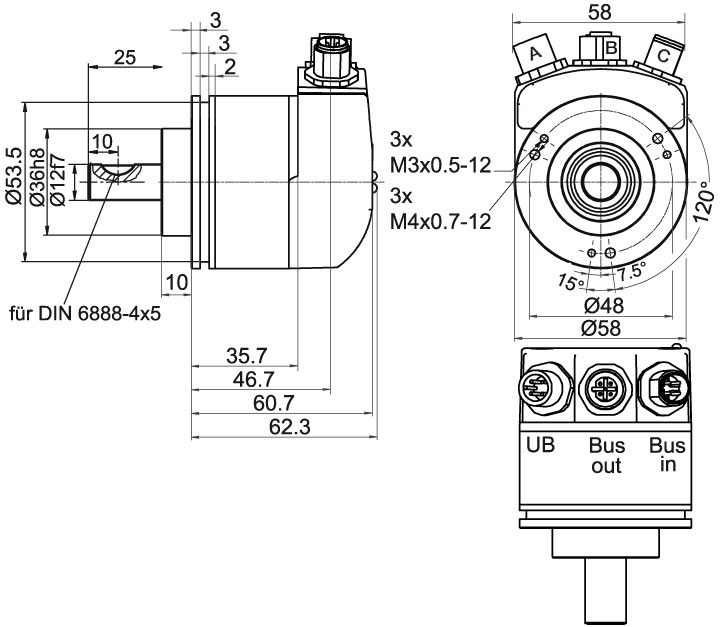

Veriyolu kapağı: Vida bağlantısı ya da 3x M12 fiş üzerinden bağlantı
Geçmeli Flanş / Gövde Çapı 58 mm
14/39-bit Single-/Multiturn;
Mil Çapı 12 mm,
En yüksek yatak yükleri; radyal 500 N, eksenel 500 N;
Protokolü: PROFIBUS-DPV2
Cihaz profili: anahtarlanabilir, sınıf 3, 4
Line-Driver: RS485 uyarınca, galvanizle ayrılmış
- EnDra®: Bakım gerektirmez, çevre dostu
- PROFIBUS-DP, Single-/Multiturn
- Veriyolu kapaklı, kompakt yapı
- Single-/Multiturn (max. 14 bit/39 bit)
- 32 bit işlemcili, geleceğe dönük teknoloji
- Çalışma ve veriyolu durumu göstergesi olarak 2 renkli Duo LED
- En yüksek yatak yükleri; radyal 500 N, eksenel 500 N
- Cihaz profili: anahtarlanabilir, sınıf 3, 4
16.384 adım/360° (14 bit)
Multiturn çözünürlükkadar 39 bit
Şaft uzunluğu: L: 25 mm
Azami şaft yükü, radyal: 500 N
Azami şaft yükü, eksenel: 500 N
Öz güç tüketimi: typ. 100 mA (24 VDC)
Güç tüketimi: azami 2,5 W
Yapılandırma yazılımı
azılım indirme
- Compact design
- Very high shaft loading
- Can be connected flexibly
- Can be switched between class 3 and 4
Download (1.41 MB)
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.29 MB)
The future of steel production with smart sensor technology.
Download (1.51 MB)
GSD file for Class4 encoder release V1.2 WDGA absolut with Profibus DP (up to DPV2).
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (4.79 KB)
Demo program (for S7 controllers) for Class4 encoder WDGA absolute with Profibus DP.
The demo program is just an example.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (740 KB)
Declaration from the PROFIBUS-Nutzerorganisation for the WDGA PROFIBUS for Wachendorff Automation GmbH & Co. KG
Download (89 KB)
Bağlantı braketi MW58B
Artımlı döner enkoder WDGI 58B, 58K, 58D, 58N, WDG 58T
ve mutlak döner enkoder WDGA 58B, WDGA 58D'ye uygun.
Çeyrek flanş QF58B
Artımlı döner enkoder WDGI 58B, 58K, 58D, 58N, WDG 58T
ve mutlak döner enkoder WDGA 58B, WDGA 58D'ye uygun.
Gergi eksantriği SP-3-00
Artımlı döner enkoder WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B uve mutlak döner enkoder WDGA 36A, WDGA 58A, WDGA 58B'ye uygun.
Yaylı rondela tipi kaplinler FSK22
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için
Spiral kaplinler WK24
Ø 6 mm, Ø 8 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için
Körük kaplinler BK29
Ø 6 mm, 8 mm, 10 mm veya 12 mm şaftlı döner enkoder için*.
Azami şaft deplasmanı, radyal: ± 0,25 mm veya ± 0,30 mm*
Torsiyon yayı gerginliği: 150 Nm/rad veya 130 Nm/rad*
Körük kaplinler FB29B
Ø 4 mm, 6 mm, 8 mm, 10 mm veya Ø 12 mm şaftlı döner enkoder için
Çift döngülü kaplin DSK38
Ø 6 mm, 8 mm, 10 mm veya 12 mm şaftlı döner enkoder için.
Hareketli aksam yok, ısıl ve elektrik yalıtımlı, sessiz çalıma, bakım gerektirmez.
Aşağıdakilere güçlü direnç:
Benzin, yağ, benzen, toluen, aromatik veya aromatik olmayan hidrokarbonlar, alkoller, glikol, solventler ve birçok kimyasal.
Çift döngülü kaplin DSK48
Ø 10 mm, 12 mm, veya 14 mm şaftlı döner enkoder için.
Hareketli aksam yok, ısıl ve elektrik yalıtımlı, sessiz çalıma, bakım gerektirmez.
Aşağıdakilere güçlü direnç:
Benzin, yağ, benzen, toluen, aromatik veya aromatik olmayan hidrokarbonlar, alkoller, glikol, solventler ve birçok kimyasal.
