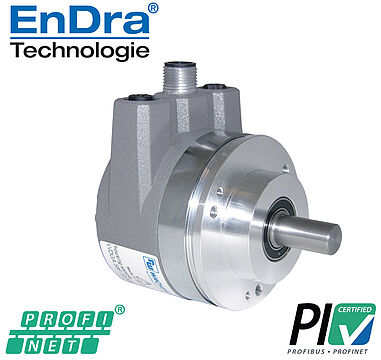

Absolute Enkoder PROFINET-IO WDGA 58F
Dünyanın en kompakt PROFINET enkoderi
Veriyolu kapağı: 3x M12 fiş üzerinden bağlantı
Geçmeli Flanş / Gövde Çapı 58 mm
16/43-bit Single-/Multiturn;
Mil Çapı 6 mm, 8 mm, 10 mm, 3/8",
Protokolü: PROFINET-IO (CC-C)
Cihaz profili: anahtarlanabilir, sınıf 3, 4
- EnDra®: Bakım gerektirmez, çevre dostu
- PROFINET-IO, Singleturn/Multiturn
- Veriyolu kapaklı, kompakt yapı
- Single-/Multiturn (max. 16 bit/43 bit)
- Geleceğe dönük teknoloji
- Çalışma ve veriyolu durumu göstergesi olarak 2 renkli Duo LED ve 2 L/A LED
- En yüksek yatak yükleri; radyal 60 N, eksenel 50 N
- Cihaz profili: anahtarlanabilir, sınıf 3, 4
- IRT
- Configurable via integrated web server:
- IP address
- Subnet mask
- Gateway address
- Encoder parameters readable
- Firmware update
65.536 adım/360° (16 bit)
Multiturn çözünürlük43 bit
Şaft uzunluğu: L: 12 mm
Azami şaft yükü, radyal: 60 N
Azami şaft yükü, eksenel: 50 N
Şaft uzunluğu: L: 20 mm
Azami şaft yükü, radyal: 60 N
Azami şaft yükü, eksenel: 50 N
Şaft uzunluğu: L: 20 mm
Azami şaft yükü, radyal: 60 N
Azami şaft yükü, eksenel: 50 N
Şaft uzunluğu: L: 20 mm
Azami şaft yükü, radyal: 60 N
Azami şaft yükü, eksenel: 50 N
Öz güç tüketimi: typ. 125 mA
Güç tüketimi: typ. 3 W
Yapılandırma yazılımı
Yazılım indirme
Licensing declaration
IP >= V1.00
Licensing declaration
WDGA PROFINET el kitabı
WDGA PROFINET el kitabı
Download (582 KB)
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.29 MB)
The future of steel production with smart sensor technology.
Download (1.51 MB)
PROFINET IO; EtherNet/IP; EtherCAT; Universal IE
Download (904 KB)
GSDML file for ≥ vers. 2.00
WDGA absolute with PROFINET IO
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (13.97 KB)
GSDML file for ≥ vers. 2.00
WDGA absolute with PROFINET IO
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (13.59 KB)
Declaration from the PROFIBUS-Nutzerorganisation for the WDGA PROFINET for Wachendorff Automation GmbH & Co. KG
Download (84 KB)
for Wachendorff Automation GmbH & Co. KG.
Download (610 KB)
for Wachendorff Automation GmbH & Co. KG.
Download (143 KB)
Ready-made Industrial Ethernet connection cable KIE-4-67-RJ:
suitable for encoders WDGA with bus cover BI2 (PROFINET, EthertNet/IP, EtherCAT, universal IE)
Plug M12 - cable - plug RJ45
Ready-made Industrial Ethernet connection cable KIE-4-67-DC:
suitable for encoders WDGA with bus cover BI2 (PROFINET, EthertNet/IP, EtherCAT, universal IE)
Plug M12 - cable - plug M12
Kablo kutusu KIZ-4-67:
Güç kaynağına, 4 kutuplu
Ekranlı kabloyla, hazır yapılmış, konektör (kadın) düz,
ekran üzerinde, IP67+IP69K.
Bağlantı braketi MW58B
Artımlı döner enkoder WDGI 58B, 58K, 58D, 58N, WDG 58T
ve mutlak döner enkoder WDGA 58B, WDGA 58D'ye uygun.
Çeyrek flanş QF58B
Artımlı döner enkoder WDGI 58B, 58K, 58D, 58N, WDG 58T
ve mutlak döner enkoder WDGA 58B, WDGA 58D'ye uygun.
Gergi eksantriği SP-3-00
Artımlı döner enkoder WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B uve mutlak döner enkoder WDGA 36A, WDGA 58A, WDGA 58B'ye uygun.
Yaylı rondela tipi kaplinler FSK22
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için
Spiral kaplinler WK24
Ø 6 mm, Ø 8 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için
Körük kaplinler BK29
Ø 6 mm, 8 mm, 10 mm veya 12 mm şaftlı döner enkoder için*.
Azami şaft deplasmanı, radyal: ± 0,25 mm veya ± 0,30 mm*
Torsiyon yayı gerginliği: 150 Nm/rad veya 130 Nm/rad*
Körük kaplinler FB29B
Ø 4 mm, 6 mm, 8 mm, 10 mm veya Ø 12 mm şaftlı döner enkoder için
Çift döngülü kaplin DSK29
Ø 6 mm, 8 mm, veya 10 mm şaftlı döner enkoder için.
Hareketli aksam yok, ısıl ve elektrik yalıtımlı, sessiz çalıma, bakım gerektirmez.
Aşağıdakilere güçlü direnç:
Benzin, yağ, benzen, toluen, aromatik veya aromatik olmayan hidrokarbonlar, alkoller, glikol, solventler ve birçok kimyasal.
Çift döngülü kaplin DSK38
Ø 6 mm, 8 mm, 10 mm veya 12 mm şaftlı döner enkoder için.
Hareketli aksam yok, ısıl ve elektrik yalıtımlı, sessiz çalıma, bakım gerektirmez.
Aşağıdakilere güçlü direnç:
Benzin, yağ, benzen, toluen, aromatik veya aromatik olmayan hidrokarbonlar, alkoller, glikol, solventler ve birçok kimyasal.
Çift döngülü kaplin DSK48
Ø 10 mm, 12 mm, veya 14 mm şaftlı döner enkoder için.
Hareketli aksam yok, ısıl ve elektrik yalıtımlı, sessiz çalıma, bakım gerektirmez.
Aşağıdakilere güçlü direnç:
Benzin, yağ, benzen, toluen, aromatik veya aromatik olmayan hidrokarbonlar, alkoller, glikol, solventler ve birçok kimyasal.
Ölçüm tekerleği MR150GR06
Kapsam: 150 mm,
Kaplama: O-Ring 3,5 mm breit, Material NBR70
Kullanım alanları: Ahşap, metal, taşıma bantları, kağıt, tekstil.
Ø 6 mm şaftlı döner enkoder için.
Ölçüm tekerleği MRA200GR10
Çevresi: 200 mm,
Astar: 3,5 mm genişliğinde O-ring, malzeme NBR70
Uygulama alanları: Ahşap, boyalı yüzeyler, kağıt, plastik.
Ø 10 mm şaftlı döner enkoderler için.
Ölçüm tekerlekleri MRA200KR
Kapsam 200 mm,
Kaplama: Tırtıllı
Kullanım alanları: Karton, ahşap, tekstil ürünleri, kauçuk, yumuşak sentetikler.
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MR200KR
Kapsam 200 mm,
Kaplama: Tırtıllı
Kullanım alanları: Karton, ahşap, (tekstil).
Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA200KH
Kapsam 200 mm,
Kaplama: Sentetik (poliüretan, düz)
Kullanım alanları: greslenmiş metaller, çelik profiller, cilalı yüzeyler, sentetik ürünler, kağıt, karton, ahşap, tekstil ürünleri, tel, deri.
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MR200KH
Kapsam 200 mm,
Kaplama: Sentetik (hytrel, düz)
Kullanım alanları: Plastik, boyalı yüzeyler, kağıt, karton, ahşap, metal, tekstil.
Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MR200NG
Kapsam 200 mm,
Kaplama: Desenli kauçuk
Kullanım alanları: tekstil.
Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA200NG
Kapsam 200 mm,
Kaplama: Sentetik (Poliüretan, yumrulu)
Kullanım alanları: kaba tekstil ürünleri, halı, kablo ölçümü, yapağı, kağıt, karton, ahşap, sentetik ürünler.
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MR200KG
Kapsam 200 mm,
Kaplama: Sentetik (hytrel, oluklu)
Kullanım alanları: Plastik, boyalı yüzeyler, kağıt, karton, ahşap, metal, tekstil.
Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA200KG
Kapsam 200 mm,
Kaplama: Sentetik (poliüretan, oluklu)
Kullanım alanları: Greslenmemiş metal, cilalı yüzeyler, kağıt, karton, ahşap tekstil ürünleri, cam, zemin kaplamaları.
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerleği MR500KH
Kapsam 500 mm,
Kaplama: Sentetik (hytrel, düz)
Kullanım alanları: Plastik, boyalı yüzeyler, kağıt, karton, ahşap, metal, tekstil.
Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA500KH
Kapsam 200 mm,
Kaplama: Sentetik (poliüretan, düz)
Kullanım alanları: greslenmiş metaller, çelik profiller, cilalı yüzeyler, sentetik ürünler, kağıt, karton, ahşap, tekstil ürünleri, tel, deri.
Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerleği MR500KG
Kapsam 500 mm,
Kaplama: Sentetik (hytrel, oluklu)
Kullanım alanları: Plastik, boyalı yüzeyler, kağıt, karton, ahşap, metal, tekstil.
Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA500KG
Kapsam 500 mm,
Kaplama: Sentetik (poliüretan, oluklu)
Kullanım alanları: Greslenmemiş metal, cilalı yüzeyler, kağıt, karton, ahşap tekstil ürünleri, cam, zemin kaplamaları.
Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerleği MR500NG
Kapsam 500 mm
Kaplama: Desenli kauçuk
Kullanım alanları: tekstil.
Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA500NG
Kapsam 500 mm,
Kaplama: Sentetik (Poliüretan, yumrulu)
Kullanım alanları: kaba tekstil ürünleri, halı, kablo ölçümü, yapağı, kağıt, karton, ahşap, sentetik ürünler.
Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA500KR
Kapsam 500 mm,
Kaplama: Tırtıllı
Kullanım alanları: karton, ahşap, tekstil ürünleri, yumuşak sentetikler, kauçuk .
Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerleği MR500KR
Kapsam 500 mm,
Kaplama: Tırtıllı
Kullanım alanları: Karton, ahşap, (tekstil).
Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerleği MR500KV
Kapsam 500 mm,
Kaplama: Sentetik (Vulkollan®, düz)
Kullanım alanları: Sentetik ürünler, cilalı yüzeyler, kağıt, karton, ahşap, metaller, tel.
Ø 10 mm şaftlı döner enkoder için.
