Wachendorff Automation Enkoder : artımlı, optik, Yarım Delikli; Gövde Çapı 58 mm, WDGI 58E

WDGI 58E

Enkoder, artımlı,
Çözünürlük: 25000 PPR'ya kadar,
Yarım Delikli; Gövde Çapı 58 mm

Delik Çapı 8, 10, 12, 15 mm, H7,
Redüksiyon rakoru üzerinde Ø 6, 6.35 (1/4''), 7, 9.525 mm (3/8'');
Koruma sınıfı IP67; şaft girişinde IP65,
Çıkış Devresi HTL / TTL / RS 422 Uyumlu / 1 Vpp Sin/Cos,
İşlev ilkesi: optik.

Veri föyü General technical data incremental encoders (PDF 891 kB)

Illustration similar

Ürün verileri

Öne çıkanlar

Sağlam standart endüstriyel enkoderi yarım delikli
Özellikle çevre dostu toz kaplamalı alüminyum pres döküm gövde
25000 impulsa kadar yüksek değerli elektronikle
En yüksek mekanik ve elektrik güvenlik
Koruma sınıfı IP67; şaft girişinde IP65,
Yüksek parazit koruması
10 VDC ila 30 VDC'de yüksek bağlantı koruması
Hohe Ausgabefrequenz bis zu 600 kHz/2 MHz
İsteğe bağlı: -40 °C ila +85 °C, Basınç dengeleme diyaframı

Ürün ayrıntıları

Flanş

Yarım Delikli

Çözünürlük (PPR)

25000 PPR'ye kadar

Gövde

Ø 58 mm

Alüminyum pres döküm, toz kaplamalı

Şaft

Ø 6 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 35 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 39 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 60 N

Ø 6,35 mm [Ø 1/4"] Order No: 2Z
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 35 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 39 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 60 N

Ø 7 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 35 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 39 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 60 N

Ø 8 mm
Şaft uzunluğu: L: 35 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 39 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 60 N

Ø 9,525 mm [Ø 3/8"] Order No: 4Z
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 35 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 39 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 60 N

Ø 10 mm
Şaft uzunluğu: L: 35 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 39 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 60 N

Ø 12 mm
Şaft uzunluğu: L: 35 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 39 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 60 N

Ø 15 mm
Şaft uzunluğu: L: 35 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 39 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 60 N

Azami çalışma hızı

6000 dev/dak.

İşlev ilkesi

optik

Çıkış devresi

TTL

TTL, RS422 uyumlu, ters çev.

HTL

HTL, ters çev.

1 Vpp Sin/Cos

Çıkış frekansı

TTL ila 5000 PPR, azami 200 kHz

HTL ila 5000 PPR, azami 200 kHz

TTL, 1200 PPR üstü, azami 2 MHz

HTL > 1200 PPR, azami 600 kHz

1 Vpp Sin/Cos, azami 100 kHz

Çalışma gerilimi

4,75 VDC ila 5,5 VDC
Öz güç tüketimi: typ. 70 mA (100 mA sadece F05, P05)

5 VDC ila 30 VDC
Öz güç tüketimi: typ. 70 mA

10 VDC ila 30 VDC
Öz güç tüketimi: typ. 70 mA (100 mA sadece F24, P24, 645)

Çevre verileri

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

Bir EMC kapatır:

DIN EN 61000-6-2
DIN EN 61000-6-3

Titreşim:
(DIN EN 60068-2-6)

50 m/s² (10 Hz ila 2000 Hz)

Darbe:
(DIN EN 60068-2-27)

1000 m/s² (6 ms)

Electrial Safety:

DIN VDE 0160 uyarınca

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

Çalışma sıcaklığı

Fiş çıkışı: -40 °C ila +85 °C, kablo çıkışı: -20 °C ila +80 °C (seçenek ACA: -40 °C ila +85 °C)
1 Vpp: -10 °C ila +70 °C

Koruma sınıfı

Gövde: IP65, IP67; şaft girişi: IP65

Çizimler + STEP dosyaları

WDGI 58E: Kablo bağlantısı K3, L3, radyal, 2 m kablolu

STEP Görüntüleyici / STEP dosyaları:

WDGI58E06xxxxL3K3.stp

WDGI58E2ZxxxxL3K3.stp

WDGI58E07xxxxL3K3.stp

WDGI58E08xxxxL3K3.stp

WDGI58E4ZxxxxL3K3.stp

WDGI58E10xxxxL3K3.stp

WDGI58E12xxxxL3K3.stp

WDGI58E15xxxxL3K3.stp

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
K3	radyal, Ekran açık	●
L3	radyal, Ekran enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	K3, L3	K3, L3	L3
Devre	F05, H05, F24, H24, H30	P05, R05, P24, R24, 245, 645, R30	SIN
GND	WH	WH	WH
(+) Vcc	BN	BN	BN
A	GN	GN	GN
B	YE	YE	GY
N	GY	GY	-
-	-	-	-
A ters çev.	-	RD	YE
B ters çev.	-	BK, (BU ile ACA)	PK
N ters çev.	-	VT	-
Ekran	Tel	Tel	Tel

WDGI 58E: Fiş (M16x0,75), SH, radyal, 5, 6, 8 veya 12 kutuplu

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
SH5	radyal, 5 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	-
SH6	radyal, 6 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	-
SH8	radyal, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	●
SH12	radyal, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	SH5	SH6	SH8	SH12	SH12	SH8
	5 kutuplu	6 kutuplu	8 kutuplu	12 kutuplu	12 kutuplu	8 kutuplu
Konektör çizimi
Devre	F05, H05, F24, H24, H30	F05, H05, F24, H24, H30	P05, R05, P24, R24, R30, 245, 645	P05, R05, P24, R24, 245, 645, R30	SIN	SIN
GND	1	6	1	K, L	K, L	1
(+) Vcc	2	1	2	M, B	M, B	2
A	3	2	3	E	E	3
B	4	4	4	H	H	4
N	5	3	5	C	-	-
-	-	-	-	-	-	-
A ters çev.	-	-	6	F	F	6
B ters çev.	-	-	7	A	A	7
N ters çev.	-	-	8	D	-	-
bağlı değil	-	5	-	G, J	D, G, J	5, 8
Ekran	-	-	-	-	-	-

WDGI 58E: Fiş (M16x0,75), S3, radyal, 7 kutuplu

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
S3	radyal, 7 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	-

Bağlantı tahsisleri

	S3
	7 kutuplu
Konektör çizimi
Devre	F05, H05, F24, H24, H30
GND	1
(+) Vcc	2
A	3
B	4
N	5
-	-
A ters çev.	-
B ters çev.	-
N ters çev.	-
bağlı değil	6, 7
Ekran	-

WDGI 58E: Fiş (M23) S5, radyal, 12 kutuplu

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
S5	radyal, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	S5	S5	S5
	12 kutuplu	12 kutuplu	12 kutuplu
Konektör çizimi
Devre	F05, H05, F24, H24, H30	P05, R05, P24, R24, 245, 645, R30	SIN
GND	10	10	10
(+) Vcc	12	12	12
A	5	5	5
B	8	8	8
N	3	3	-
-	-	-	-
A ters çev.	-	6	6
B ters çev.	-	1	1
N ters çev.	-	4	-
bağlı değil	1, 2, 4, 6, 7, 9, 11	2, 7, 9, 11	2, 3, 4, 7, 9, 11
Ekran	-	-	-

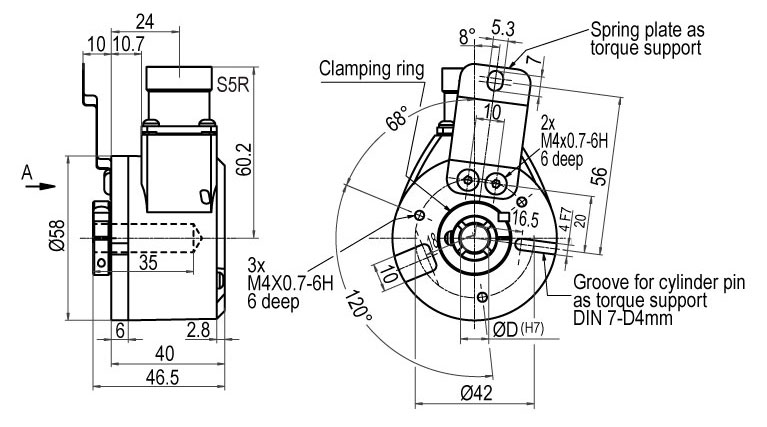

WDGI 58E: Fiş (M23) S5R, radyal, 12 kutuplu (sağ dönüşlü)

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
S5R	radyal, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	S5R	S5R	S5R
	12 kutuplu	12 kutuplu	12 kutuplu
Konektör çizimi
Devre	F05, H05, F24, H24, H30	P05, R05, P24, R24, 245, 645, R30	SIN
GND	10	10	10
(+) Vcc	12	12	12
A	5	5	5
B	8	8	8
N	3	3	-
-	-	-	-
A ters çev.	-	6	6
B ters çev.	-	1	1
N ters çev.	-	4	-
bağlı değil	1, 2, 4, 6, 7, 9, 11	2, 7, 9, 11	2, 3, 4, 7, 9, 11
Ekran	-	-	-

WDGI 58E: Sensör fişi (M12x1), SC, radyal, 4, 5, 8 veya 12 kutuplu

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
SC4	radyal, 4 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	-
SC5	radyal, 5 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	-
SC8	radyal, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	●
SC12	radyal, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	SC4	SC5	SC8	SC8	SC12
	4 kutuplu	5 kutuplu	8 kutuplu	8 kutuplu	12 kutuplu
Konektör çizimi
Devre	F05, H05, F24, H24, H30	F05, H05, F24, H24, H30	P05, R05, P24, R24, R30, 245, 645	SIN	P05, R05, P24, R24, 245, 645, R30
GND	3	3	1	1	3
(+) Vcc	1	1	2	2	1
A	2	4	3	3	4
B	4	2	4	5	6
N	-	5	5	-	8
-	-	-	-	-	-
A ters çev.	-	-	6	4	9
B ters çev.	-	-	7	6	7
N ters çev.	-	-	8	-	10
bağlı değil	-	-	-	7, 8	2, 5, 11, 12
Ekran	-	-	-	-	-

Çıkış devreleri

2500 PPR kadar

H30: 5 - 30 VDC, HTL (TTL at 5 VDC),

Çalışma gerilimi VDC

5 - 30 VDC

Çalışma akımı

typ. 70 mA

Sinyal biçimi

dik açılı

Çıkış devresi

HTL (TTL at 5 VDC)

Kanallar

AB, ABN

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

H > (+)Vcc -%10 Vcc

Düzey L<

L < 2,5 VDC

Çıkış frekansı

azami 200 kHz

Çıkış koruması

sadece ters kutup koruması

Erken uyarı çıkışı

hayır

R30: 5 - 30 VDC, HTL, ters çev. (5 VDC'de TTL/RS422 uyumlu),

Çalışma gerilimi VDC

5 - 30 VDC

Çalışma akımı

typ. 70 mA

Sinyal biçimi

dik açılı

Çıkış devresi

HTL, ters çev. (5 VDC'de TTL/RS422 uyumlu)

Kanallar

AB, ABN, ve ters çevrimli sinyaller

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

H > (+)Vcc -%10 Vcc

Düzey L<

L < 2,5 VDC

Çıkış frekansı

azami 200 kHz

Çıkış koruması

sadece ters kutup koruması

Erken uyarı çıkışı

hayır

5000 PPR kadar

H05: 4,75 - 5,5 VDC, TTL,

Çalışma gerilimi VDC

4,75 - 5,5 VDC

Çalışma akımı

typ. 70 mA

Sinyal biçimi

dik açılı

Çıkış devresi

TTL

Kanallar

AB, ABN

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

H > 2,5 VDC

Düzey L<

L < 0,5 VDC

Çıkış frekansı

azami 200 kHz

Çıkış koruması

hayır

Erken uyarı çıkışı

hayır

R05: 4,75 - 5,5 VDC, TTL, RS422 uyumlu, ters çev.,

Çalışma gerilimi VDC

4,75 - 5,5 VDC

Çalışma akımı

typ. 70 mA

Sinyal biçimi

dik açılı

Çıkış devresi

TTL, RS422 uyumlu, ters çev.

Kanallar

AB, ABN, ve ters çevrimli sinyaller

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

H > 2,5 VDC

Düzey L<

L < 0,5 VDC

Çıkış frekansı

azami 200 kHz

Çıkış koruması

hayır

Erken uyarı çıkışı

hayır

H24: 10 - 30 VDC, HTL,

Çalışma gerilimi VDC

10 - 30 VDC

Çalışma akımı

typ. 70 mA

Sinyal biçimi

dik açılı

Çıkış devresi

HTL

Kanallar

AB, ABN

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

H > (+)Vcc -2,5 VDC

Düzey L<

L < 2,5 VDC

Çıkış frekansı

azami 200 kHz

Çıkış koruması

evet

Erken uyarı çıkışı

hayır

R24: 10 - 30 VDC, HTL, ters çevrimli,

Çalışma gerilimi VDC

10 - 30 VDC

Çalışma akımı

typ. 70 mA

Sinyal biçimi

dik açılı

Çıkış devresi

HTL, ters çevrimli

Kanallar

AB, ABN, ve ters çevrimli sinyaller

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

H > (+)Vcc -2,5 VDC

Düzey L<

L < 2,5 VDC

Çıkış frekansı

azami 200 kHz

Çıkış koruması

evet

Erken uyarı çıkışı

hayır

245: 10 - 30 VDC, TTL, RS422 uyumlu, ters çev.,

Çalışma gerilimi VDC

10 - 30 VDC

Çalışma akımı

typ. 70 mA

Sinyal biçimi

dik açılı

Çıkış devresi

TTL, RS422 uyumlu, ters çev.

Kanallar

AB, ABN, ve ters çevrimli sinyaller

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

H > 2,5 VDC

Düzey L<

L < 1,2 VDC

Çıkış frekansı

azami 200 kHz

Çıkış koruması

sadece ters kutup koruması

Erken uyarı çıkışı

hayır

(Yüksek frekanslı) 1200 ila 25000 PPR

F05: 4,75 - 5,5 VDC, TTL,

Çalışma gerilimi VDC

4,75 - 5,5 VDC

Çalışma akımı

typ. 100 mA

Sinyal biçimi

dik açılı

Çıkış devresi

TTL

Kanallar

AB, ABN

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

H > 2,5 VDC

Düzey L<

L < 0,5 VDC

Çıkış frekansı

azami 2 MHz

Çıkış koruması

hayır

Erken uyarı çıkışı

hayır

P05: 4,75 - 5,5 VDC, TTL, RS422 uyumlu, ters çev.,

Çalışma gerilimi VDC

4,75 - 5,5 VDC

Çalışma akımı

typ. 100 mA

Sinyal biçimi

dik açılı

Çıkış devresi

TTL, RS422 uyumlu, ters çev.

Kanallar

AB, ABN, ve ters çevrimli sinyaller

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

H > 2,5 VDC

Düzey L<

L < 0,5 VDC

Çıkış frekansı

azami 2 MHz

Çıkış koruması

hayır

Erken uyarı çıkışı

hayır

F24: 10 - 30 VDC, HTL,

Çalışma gerilimi VDC

10 - 30 VDC

Çalışma akımı

typ. 100 mA

Sinyal biçimi

dik açılı

Çıkış devresi

HTL

Kanallar

ABN

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

H > (+)Vcc -2,5 VDC

Düzey L<

L < 2,5 VDC

Çıkış frekansı

azami 600 kHz

Çıkış koruması

evet

Erken uyarı çıkışı

hayır

P24: 10 - 30 VDC, HTL, ters çevrimli,

Çalışma gerilimi VDC

10 - 30 VDC

Çalışma akımı

typ. 100 mA

Sinyal biçimi

dik açılı

Çıkış devresi

HTL, ters çevrimli

Kanallar

AB, ABN, ve ters çevrimli sinyaller

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

H > (+)Vcc -2,5 VDC

Düzey L<

L < 2,5 VDC

Çıkış frekansı

azami 600 kHz

Çıkış koruması

evet

Erken uyarı çıkışı

hayır

645: 10 - 30 VDC, TTL, RS422 uyumlu, ters çev.,

Çalışma gerilimi VDC

10 - 30 VDC

Çalışma akımı

typ. 100 mA

Sinyal biçimi

dik açılı

Çıkış devresi

TTL, RS422 uyumlu, ters çev.

Kanallar

AB, ABN, ve ters çevrimli sinyaller

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

H > 2,5 VDC

Düzey L<

L < 1,2 VDC

Çıkış frekansı

azami 2 MHz

Çıkış koruması

sadece ters kutup koruması

Erken uyarı çıkışı

hayır

1024, 2048 PPR

SIN: 4,75 - 5,5 VDC, 1 Vpp Sin/Kos,

Çalışma gerilimi VDC

4,75 - 5,5 VDC

Çalışma akımı

Yüksüz, tipik 100 mA

Sinyal biçimi

sinüs

Çıkış devresi

1 Vpp Sin/Kos

Kanallar

Çıkış

Sinüs, kosinüs

Yük

1 Vpp Sin/Kos ile: asgari 120 Ohm

Fark düzeyi

Fark düzeyi 1 Vpp %25 ±

Çıkış frekansı

azami 100 kHz

Çıkış koruması

hayır

Azami kablo uzunluğu

<260 pF/m'de azami 150 m.

Erken uyarı çıkışı

hayır

Seçenekler

ACA: Düşük sıcaklık

F24, H24, P24, R24, F05, H05, P05, R05, 245, 645 çıkış devreli enkoder WDGI 58E, (flanşta ölçülen) genişletilmiş -40 °C ila +85 °C ısı aralığıyla da teslim edilebilir.

ACR: Basınç dengeleme diyaframı

WDGI 58E enkoder basınç dengeleme diyaframıyla tedarik edilebilir. Bu membran yüksek rutubet ortamında enkoder gövdesine su girmesini engeller.
Koruma sınıfı IP67'ye kadar; sıcaklık aralığı ve tuz spreyi direnci değişmez. DIN EN ISO2812-1 uyarınca kimyasallara ve solventlere dirençli.

XXX = desimetre: Kablo uzunluğu

Enkoder WDGI 58E 2 metreden fazla kabloyla da mevcuttur. Azami kablo boyu çalışma gerilimine ve frekansa bağlıdır; bkz. 'Genel teknik veriler'
Sipariş sırasında, lütfen sipariş numarasını boyu desimetre olarak belirten 3 basamaklı bir sayıyla tamamlayın.
Örnek: 5 m kablo uzunluğu = 050

İndirme

Genel teknik veriler

General technical Data and safety instructions incremental encoders WDG/WDGI

Download (891 KB)

Bilgiler (Flyer / Handouts)

WDGI encoder - the new incremental industry standard

Die-cast aluminium housing, powder coated
Maximum bearing loads of up to 500 N, axial / radial
Self-adhesive membrane
High output frequency 600 kHz / 2 MHz
Extended operating temperature -40 °C to +85 °C

Download (1.12 MB)

Kurzkatalog Drehgeber - Short catalogue encoders

Short-Catalogue Encoders and systems

Incremental and absolute encoders
Digital shaft copying
Made in Germany
Motorfeedback
Position Measurement Systems

Download (4.29 MB)

Delivery times and service

of Wachendorff Automation GmbH & Co. KG

Download (538 KB)

Montaj talimatları

Montaj talimatları: Artımlı içi boş şaft enkoderler WDG/WDGI

Download (1.96 MB)

Whitepaper

Comparison of optical and magnetic incremental encoders

Download (1.68 MB)

Sertifika ve düzenlemeler

EC declaration of conformity incremental encoder WDG / WDGI

for Wachendorff Automation GmbH & Co. KG.

Download (591 KB)

UKCA declaration of conformity incremental encoder WDG / WDGI

for Wachendorff Automation GmbH & Co. KG.

Download (704 KB)

UL Certificates

for Wachendorff Automation products.

Download (556 KB)

REACH- and RoHS regulation of the EU

Informationen

Download (179 KB)

ISO Certificate DIN EN 9001:2015

Download (405 KB)

Aksesuar

Artımlı enkoder için aksesuar elektroniği

WDG553XDOM

Artımlı enkoder için sayaç, 1 MHz

Artımlı enkoder sinyalleri için Yüksek Hızlı konum sayaçları ve diferansiyel sayaçlar

Ayrıntılar

WDG012VGOM

Artımlı enkoder sinyalleri için

impuls şalteri, distribütörü ve dağıtıcı

Ayrıntılar

Artımlı enkoder için buatlar / buatlı kablo

KI-4-67

Female connector KI-4-67:
Suitable for encoder with sensor connector outlet SB4 and SC4, 4 pin, IP67

Ready-made shielded connection cable with female cable connector straight,
shield connected.

Ayrıntılar

KIA-4-67

Female connector KIA-4-67:
Suitable for encoder with sensor connector outlet SB4 and SC4, 4 pin, IP67

Ready-made shielded connection cable with female cable connector angular,
shield connected.

Ayrıntılar

KI-5-67

Female connector KI-5-67:
Suitable for encoder with sensor connector outlet SB5 and SC5, 5 pin, IP67

Ready-made shielded connection cable with female cable connector straight,
shield connected.

Ayrıntılar

KIA-5-67

Female connector KIA-5-67:
Suitable for encoder with sensor connector outlet SB5 and SC5, 5 pin, IP67

Ready-made shielded connection cable with female cable connector angular,
shield connected.

Ayrıntılar

KD-5-40

Female connector KD-5-40:
Suitable for encoder with connector outlet SI/SH, 5 pin, IP40

Customs information:
Customs tariff number: 90318020
Country of origin: Germany

Straight female connector or
straight connector with ready made cable.
With female thread M16 x 0.75.

Ayrıntılar

KD-5-67

Female connector KD-5-67:
Suitable for encoder with connector outlet SI/SH, 5 pin, IP67

Straight female connector or
straight connector with ready made cable.
With female thread M16 x 0.75.

Ayrıntılar

KDA-6-67

Female connector KDA-6-67:
Suitable for encoder with connector outlet SI/SH, 6 pin, IP67

Angular female connector or
angular connector with ready made cable.

Ayrıntılar

KD-7-40

Female connector KD-7-40:
Suitable for encoder with connector outlet S2/S3,, 7 pin, IP40

Straight female connector or
straight connector with ready made cable.
With female thread M16 x 0.75.

Ayrıntılar

KDA-7-40

Female connector KDA-7-40:
Suitable for encoder with connector outlet S2/S3, 7 pin, IP40

Angular female connector or
angular connector with ready made cable.
With female thread M16 x 0.75.

Ayrıntılar

KD-7-67

Female connector KD-7-67:
Suitable for encoder with connector outlet S2/S3, 7 pin, IP67

Straight female connector or
straight connector with ready made cable.
With female thread M16 x 0.75.

Ayrıntılar

KDA-7-67

Female connector KDA-7-67:
Suitable for encoder with connector outlet S2/S3, 7 pin, IP67

Angular female connector or
angular connector with ready made cable.
With female thread M16 x 0.75.

Ayrıntılar

KI-8-67

Female connector KI-8-67:
Suitable for encoder with sensor connector outlet SB8 and SC8, 8 pin, IP67

Ready-made shielded connection cable with female cable connector straight,
shield connected.

Ayrıntılar

KIA-8-67

Female connector KIA-8-67:
Suitable for encoder with sensor connector outlet SB8 and SC8, 8 pin, IP67

Ready-made shielded connection cable with female cable connector angular,
shield connected.

Ayrıntılar

KD-8-40

Female connector KD-8-40:
Suitable for encoder with connector outlet SI/SH, 8 pin, IP40

Straight female connector or
straight female connector with ready made cable.

Ayrıntılar

KD-8-67

Female connector KD-8-67:
Suitable for encoder with connector outlet SI/SH, 8 pin, IP67

Straight female connector or
straight female connector with ready made cable.

Ayrıntılar

KDA-8-67

Female connector KDA-8-67:
Suitable for encoder with connector outlet SI/SH, 8 pin, IP67

Angular female connector or
angular connector with ready made cable.
With female thread M16 x 0.75

Ayrıntılar

KDA-8-67-S

Female connector KDA-8-67-S:
Suitable for encoder with connector outlet SI/SH, 8 pin, IP67

Angular female connector, shieldable or
angular connector with ready made cable, shield connected.

Ayrıntılar

KI-12-67

Female connector KI-12-67:
Suitable for encoder with sensor connector outlet SB12 and SC12, 12 pin, IP67

Ready-made shielded connection cable with female cable connector straight,
shield connected.

Ayrıntılar

KIA-12-67

Female connector KIA-12-67:
Suitable for encoder with sensor connector outlet SB12 and SC12, 12 pin, IP67

Ready-made shielded connection cable with female cable connector angular,
shield connected.

Ayrıntılar

KD-12-67

Female connector KD-12-67:
Suitable for encoder with connector outlet S4/S5, S4R/S5R, 12 pin, IP67

Straight female connector or
straight connector with ready made cable.
clockwise or anti-clockwise.

STEP-file

Ayrıntılar

KDA-12-67

Female connector KDA-12-67:
Suitable for encoder with connector outlet S4/S5, S4R/S5R, 12 pin, IP67

Angular female connector or
angular connector with ready made cable.
Clockwise or anti-clockwise.
Insert any mountable.

Ayrıntılar

KD-SH12-67

Female connector KD-SH12-67:
Suitable for encoder with connector outlet SI/SH, 12 pin, IP67

Straight female connector or
straight connector with ready made cable.

Ayrıntılar

KD-8-40-15-S-DIZ

Kablo konektör (kadın) KD-8-40-15-S-DIZ:
Frekans konvertörü için: Emotron

Suitable for encoder with connector outlet SI8 and SH8, 8 pin, IP40.
Connector (Sub-D 15 pin, 2 rows).
Ready-made shielded connection cable with female cable connector straight and Sub-D connector.
Female connector/ housing / connector housing electrically connected.

Ayrıntılar

KD-8-40-15-S-RST

Kablo konektör (kadın) KD-8-40-15-S-RST:
Frekans konvertörü için: RST

Ayrıntılar

KD-8-40-15-S-SDR

Kablo konektör (kadın) KD-8-40-15-S-SDR:
Controller için: Schindler MX

Suitable for encoder with connector outlet SI8 and SH8, 8 pin, IP40.
Connector (Sub-D 15 pin, 2 rows).
Ready-made shielded connection cable with female cable connector straight and Sub-D connector
Female connector/ housing / connector housing electrically connected.

Ayrıntılar

KD-8-40-15-S-CTF

Kablo konektör (kadın) KD-8-40-15-S-CTF:
Frekans konvertörü için: Control Techniques

Suitable for encoder with connector outlet SI8 and SH8, 8 pin, IP40.
Connector (Sub-D 15 pin, 3 rows).
Ready-made shielded connection cable with female cable connector straight and Sub-D connector
Female connector/ housing / connector housing electrically connected.

Ayrıntılar

KD-8-40-15-S-KEB

Kablo konektör (kadın) KD-8-40-15-S-KEB:
Frekans konvertörü için: KEB F5

Suitable for encoder with connector outlet SI8 and SH8, 8 pin, IP40.
connector (Sub-D 15 pin, 3 rows).
Ready-made shielded connection cable with female cable connector straight and Sub-D connector
Female connector/ housing / connector housing electrically connected.

Ayrıntılar

KD-8-40-15-S-LOH

Kablo konektör (kadın) KD-8-40-15-S-LOH
Frekans konvertörü için: Flender Loher tipi Dynavert L

Ayrıntılar

KD-8-40-15-S-LIF

Kablo konektör (kadın) KD-8-40-15-S-LIF:
Frekans konvertörü için: Liftequip

Suitable for encoder with connector outlet SI8 and SH8, 8 pin, IP40.
Connector (Sub-D 9 pin, 2 rows).
Ready-made shielded connection cable with female cable connector straight and Sub-D connector.
Female connector/ housing / connector housing electrically connected.

Ayrıntılar

KD-8-40-15-S-ZIL

Kablo konektör (kadın) KD-8-40-15-S-ZIL:
Frekans konvertörü için: Ziehl-Abegg

Suitable for encoder with connector outlet SI8 and SH8, 8 pin, IP40.
connector (Sub-D 9 pin, 2 rows).
Ready-made shielded connection cable with female cable connector straight and Sub-D connector.
Female connector/ housing / connector housing electrically connected.

Ayrıntılar

Tork destekleri

WDGDS10001

Tork desteği WDGDS10001

Bütün içi veya ucu boş şaft döner enkoder türleri için.
Bütün içi veya ucu boş şaft döner enkoderlerine (36E, 100G hariç) yeterli miktarda yerleştirilmiştir.

Ayrıntılar

WDGDS10004

Tork desteği WDGDS10004

Bütün içi veya ucu boş şaft döner enkoder türleri için. (36E, 100G hariç)

Ayrıntılar

WDGDS10007

Tork desteği WDGDS10007

Bütün içi veya ucu boş şaft döner enkoder türleri için.
(36E, 100G hariç)

Ayrıntılar

WDGDS10008

Tork desteği WDGDS10008

Bütün içi veya ucu boş şaft döner enkoder türleri için.
(36E, 100G hariç)

Ayrıntılar

WDGDS10009

Tork desteği WDGDS10009

Bütün içi veya ucu boş şaft döner enkoder türleri için.
(36E, 100G hariç)

Ayrıntılar

WDGDS10012

Tork desteği WDGDS10012

Bütün içi veya ucu boş şaft döner enkoder türleri için.
(36E, 100G hariç)

Ayrıntılar

WDGDS10011

Tork desteği WDGDS10011

Bütün içi veya ucu boş şaft döner enkoder türleri için.
(36E, 100G hariç)

Ayrıntılar

WDGDS10019

Tork desteği WDGDS10019

58E, 58H içi boş şaft döner enkoderi için.

Ayrıntılar

WDGDS10020

Tork desteği WDGDS10020

Bütün içi veya ucu boş şaft döner enkoder türleri için.
(36E, 40E, WDG 100G hariç)

Ayrıntılar

Şaft adaptörü

WDGWA10M06

Şaft adaptörü M6 WDGWA10M06

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M6 dişliler.

Ayrıntılar

WDGWA10M08

Şaft adaptörü M8 WDGWA10M08

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M8 dişliler.

Ayrıntılar

WDGWA10M10

Şaft adaptörü M10 WDGWA10M10

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M10 dişliler.

Ayrıntılar

WDGWA10M12

Şaft adaptörü M12 WDGWA10M12

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M12 dişliler.

STEP file: WDGWA10M12.stp

Ayrıntılar

WDGWA10M14

Şaft adaptörü M14 WDGWA10M14

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M14 dişliler.

Ayrıntılar

WDGWA10M16

Şaft adaptörü M16 WDGWA10M16

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M16 dişliler.

STEP file: WDGWA10M16.stp

Ayrıntılar

WDGWA10M20

Şaft adaptörü M20 WDGWA10M20

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M20 dişliler.

Ayrıntılar

Redüksiyon rakorları

WDGHA10

Ø 10 mm çaplı içi boş şaft için redüksiyon rakorları

WDGI 58H içi boş şaft döner enkoderi,
WDGI 58E ve WDGA 58E ucu boş şaft döner enkoderleri için.

Ayrıntılar

WDGHA12

Ø 12 mm çaplı içi boş şaft için redüksiyon rakorları

WDGI 58H içi boş şaft döner enkoderi,
WDGI 58E, WDGA 58E ve WDGP 58E ucu boş şaft döner enkoderleri için.

Ayrıntılar

Contact

For further information please contact our local distributor.
Here you find a list of our distributors worldwide

Bir teklif almak ya da geri aranmak istiyorsunuz. Talep
