Enkoder, artımlı,
Çözünürlük: 16384 PPR'ya kadar,
Yarım Delikli; Gövde Çapı 58 mm
Delik Çapı 12 mm, 14 mm, 15 mm;
Redüksiyon rakoru üzerinde Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm;
Koruma sınıfı IP67; şaft girişinde IP65,
Çıkış Devresi HTL,
İşlev ilkesi: manyetik.
- Sağlam standart endüstriyel enkoderi yarım delikli
- En yüksek mekanik ve elektrik güvenlik
- Koruma sınıfı IP67; şaft girişinde IP65,
Yüksek parazit koruması - İsteğe bağlı: -40 °C ila +85 °C, Basınç dengeleme diyaframı
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Öz güç tüketimi: typ. 40 mA
Çevre verileri
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
Bir EMC kapatır:
DIN EN 61000-6-2
DIN EN 61000-6-3
Titreşim:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz ila 2000 Hz)
Darbe:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Electrial Safety:
DIN VDE 0160 uyarınca
Customs information
Customs tariff number:
90318020
Country of origin:
Germany
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | ABN ters çevirim mümkün | |
|---|---|---|

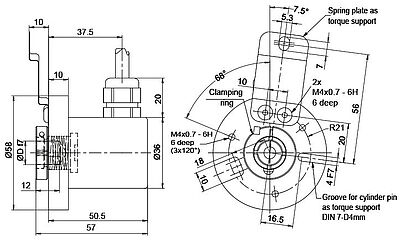

| L3 | radyal, Ekran enkoder gövdesine kabloyla bağlı | ● |
| L3 | L3 | |
| Devre | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A ters çev. | - | RD |
| B ters çev. | - | BK, (BU ile ACA) |
| N ters çev. | - | VT |
| Ekran | Tel | Tel |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | ABN ters çevirim mümkün | |
|---|---|---|
| SH5 | radyal, 5 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | - |
| SH6 | radyal, 6 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | - |
| SH8 | radyal, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
| SH12 | radyal, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
| SH5 | SH6 | SH8 | SH8 | SH12 | SH12 | |
| 5 kutuplu | 6 kutuplu | 8 kutuplu | 8 kutuplu | 12 kutuplu | 12 kutuplu | |
| Konektör çizimi |  |  |  | |  | |
| Devre | N35 | N35 | N35 | M35 | N35 | M35 |
| GND | 1 | 6 | 1 | 1 | K, L | K, L |
| (+) Vcc | 2 | 1 | 2 | 2 | M, B | M, B |
| A | 3 | 2 | 3 | 3 | E | E |
| B | 4 | 4 | 4 | 4 | H | H |
| N | 5 | 3 | 5 | 5 | C | C |
| - | - | - | - | - | - | - |
| A ters çev. | - | - | - | 6 | - | F |
| B ters çev. | - | - | - | 7 | - | A |
| N ters çev. | - | - | - | 8 | - | D |
| bağlı değil | - | 5 | 6, 7, 8 | - | A, D, F, G, J | G, J |
| Ekran | - | - | - | - | - | - |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | ABN ters çevirim mümkün | |
|---|---|---|

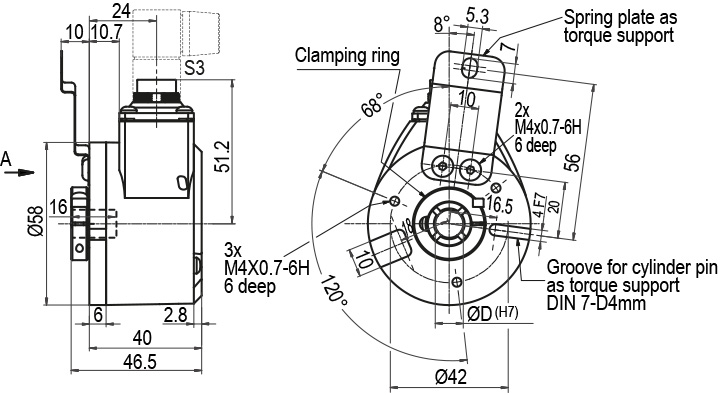

| S3 | radyal, 7 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | - |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | ABN ters çevirim mümkün | |
|---|---|---|

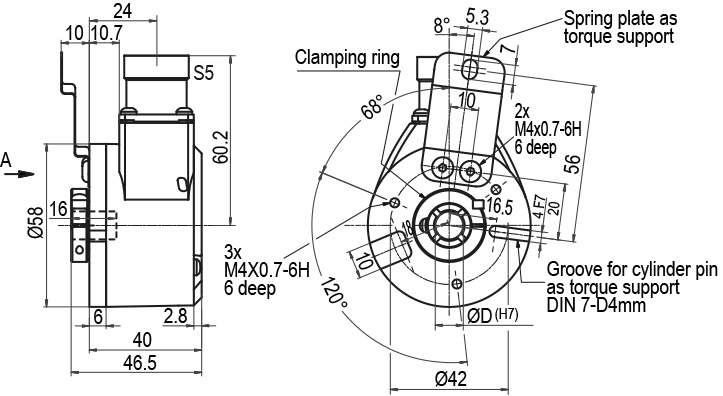

| S5 | radyal, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | ABN ters çevirim mümkün | |
|---|---|---|

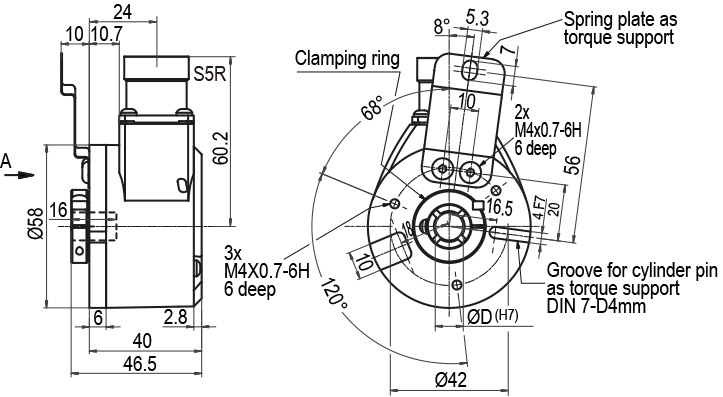

| S5R | radyal, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | ABN ters çevirim mümkün | |
|---|---|---|

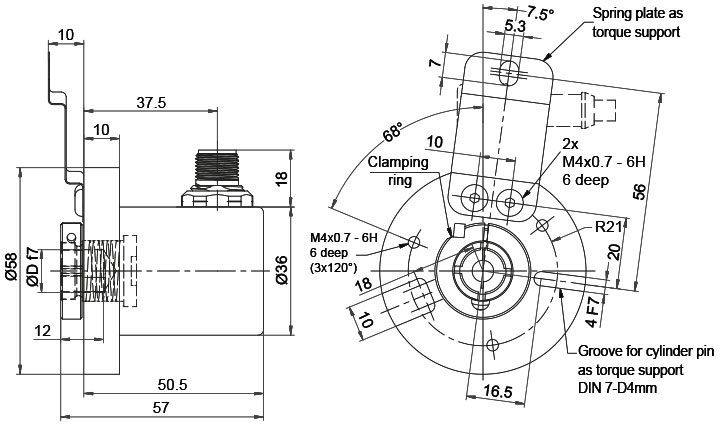

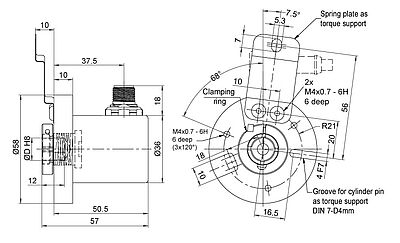

| SC5 | radyal, 5 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | - |
| SC8 | radyal, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
1-16384 PPR
WDGI 58E enkoder basınç dengeleme diyaframıyla tedarik edilebilir. Bu membran yüksek rutubet ortamında enkoder gövdesine su girmesini engeller.
Koruma sınıfı IP67'ye kadar; sıcaklık aralığı ve tuz spreyi direnci değişmez. DIN EN ISO2812-1 uyarınca kimyasallara ve solventlere dirençli.
Sipariş sırasında, lütfen sipariş numarasını boyu desimetre olarak belirten 3 basamaklı bir sayıyla tamamlayın.
Örnek: 5 m kablo uzunluğu = 050
Artımlı enkoder için sayaç, 1 MHz
Artımlı enkoder sinyalleri için Yüksek Hızlı konum sayaçları ve diferansiyel sayaçlar
Female connector KI-5-67:
Suitable for encoder with sensor connector outlet SB5 and SC5, 5 pin, IP67
Ready-made shielded connection cable with female cable connector straight,
shield connected.
Female connector KIA-5-67:
Suitable for encoder with sensor connector outlet SB5 and SC5, 5 pin, IP67
Ready-made shielded connection cable with female cable connector angular,
shield connected.
Female connector KI-8-67:
Suitable for encoder with sensor connector outlet SB8 and SC8, 8 pin, IP67
Ready-made shielded connection cable with female cable connector straight,
shield connected.
Female connector KIA-8-67:
Suitable for encoder with sensor connector outlet SB8 and SC8, 8 pin, IP67
Ready-made shielded connection cable with female cable connector angular,
shield connected.
Tork desteği WDGDS10001
Bütün içi veya ucu boş şaft döner enkoder türleri için.
Bütün içi veya ucu boş şaft döner enkoderlerine (36E, 100G hariç) yeterli miktarda yerleştirilmiştir.
Tork desteği WDGDS10004
Bütün içi veya ucu boş şaft döner enkoder türleri için. (36E, 100G hariç)
Tork desteği WDGDS10007
Bütün içi veya ucu boş şaft döner enkoder türleri için.
(36E, 100G hariç)
Tork desteği WDGDS10008
Bütün içi veya ucu boş şaft döner enkoder türleri için.
(36E, 100G hariç)
Tork desteği WDGDS10009
Bütün içi veya ucu boş şaft döner enkoder türleri için.
(36E, 100G hariç)
Tork desteği WDGDS10012
Bütün içi veya ucu boş şaft döner enkoder türleri için.
(36E, 100G hariç)
Tork desteği WDGDS10011
Bütün içi veya ucu boş şaft döner enkoder türleri için.
(36E, 100G hariç)
Tork desteği WDGDS10020
Bütün içi veya ucu boş şaft döner enkoder türleri için.
(36E, 40E, WDG 100G hariç)
Şaft adaptörü M6 WDGWA10M06
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M6 dişliler.
Şaft adaptörü M8 WDGWA10M08
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M8 dişliler.
Şaft adaptörü M10 WDGWA10M10
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M10 dişliler.
Şaft adaptörü M12 WDGWA10M12
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M12 dişliler.
STEP file:
WDGWA10M12.stp
Şaft adaptörü M14 WDGWA10M14
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M14 dişliler.
Şaft adaptörü M16 WDGWA10M16
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M16 dişliler.
STEP file: WDGWA10M16.stp
Şaft adaptörü M20 WDGWA10M20
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M20 dişliler.
Ø 10 mm çaplı içi boş şaft için redüksiyon rakorları
WDGI 58H içi boş şaft döner enkoderi,
WDGI 58E ve WDGA 58E ucu boş şaft döner enkoderleri için.
Ø 12 mm çaplı içi boş şaft için redüksiyon rakorları
WDGI 58H içi boş şaft döner enkoderi,
WDGI 58E, WDGA 58E ve WDGP 58E ucu boş şaft döner enkoderleri için.
