WDGAK 58E
Frekans düzenlemeli asansörler için ucu boş şaft enkoderli WDGAK58E bağlantı kiti
Enkoderlerin frekans düzenlemesi asansör motorlarına tespiti için.
Öne çıkanlar
- Motor şaftlarına kolay montaj
- Esnek tespit imkanı
- Yerden tasarruf
- TTL, HTL çıkış
- Dişler: M8, M10, M12, M16 ve M20
Ürün ayrıntıları
Tanımlama
Her bağlantı kiti şunlardan oluşur:
1 x enkoder, 1 x bağlantı kablosu (15 m), 5 x şaft adaptörü
Enkoder
Endhohlwellendrehgeber WDG 58E
inkl. Drehmomentstütze
Azami çalışma hızı
6000 dev/dak.
Çözünürlük (PPR)
1024, 2048, 4096 (TTL/HTL)
1024, 2048 (Sin/Cos)
Çıkış kanalları
H24: 3 Kanäle, A, B und Nullimpuls N
R05: 6 Kanäle, A, B und Nullimpuls N + Invertierte
SIN: 4 Kanäle, A, B, (Sin/Cos)
Şaft adaptörü
Şaft adaptörü:
Şaft adaptörleri asansör motorunun ilgili dişlisine vidalanır.

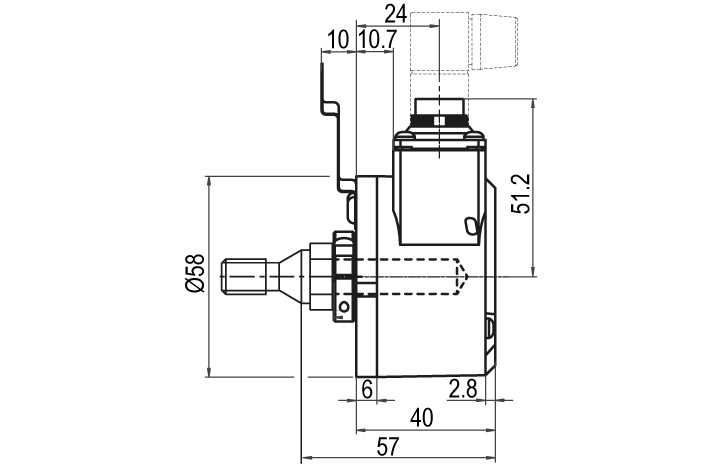

Tüm ölçüler mm'dir
Installation kit WDGAK58B/58E for frequency-controlled drivers
- One set for all needs – minimum effort, maximum effect
- Easy to mount on all motor shafts
- Flexible and robust
- Cost-effective solution for modernisation and servicing needs
- Ready-to-use 15 m cable
Download (626 KB)
Assembly instructions installation kit WDGAK58E with incremental encoder WDGI 58E
Download (1.27 MB)
General technical Data and safety instructions incremental encoders WDG/WDGI
Download (838 KB)
For further information please contact our local distributor.
