• 0,02 mm/impulsa kadar olağanüstü ölçüm sonuçları
• Birçok yüzeye uygun
• Sönümleyici yataklar
• Temas basıncı - akıllı merkezi uyum sayesinde kolay ölçeklendirilebilir
• Bağlantı parçası ön montaj yoluyla kolay takılabilir

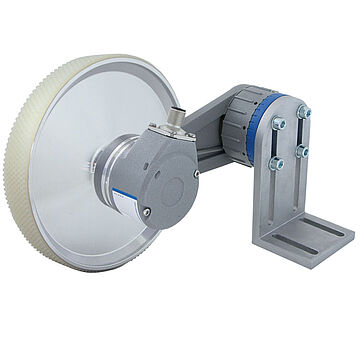

LMSMA35 ölçüm sistemiyle size kusursuzca ayarlanmış, önceden monte edilmiş eksiksiz bir sistem sunuyoruz.

WDGI 58B10 çözünürlüğü:
  500 PPR: 1 impuls/mm = 1,0 mm/impulsa
 5000 PPR: 10 impulsa/mm = 0.1 mm/impulsa
12500 PPR: 25 impulsa/mm = 0.04 mm/impulsa
25000 PPR: 50 impulsa/mm = 0.02 mm/impulsa

500 ppr: 1 impuls/mm = 25.4 impulsa/inch
5000 ppr: 10 impulsa/mm = 254 impulsa/inch
12500 ppr: 25 impulsa/mm = 635 impulsa/inch
25000 ppr: 50 impulsa/mm = 1270 impulsa/inch

İşletme gerilimi / öz güç tüketimi:
4,75 VDC ila 30 VDC: max. 40 mA
4,75 VDC ila 5,5 VDC: azami 100 mA
10 VDC ila 30 VDC: azami 100 mA

Çıkış devresi:
HTL (5 VDC'de TTL),
HTL,
TTL

Kanallar:
ABN ve ters çevrimli sinyaller

Aksesuarı:
Sensör fişi çıkışına uygun, 8 kutuplu, SC8, IP67.
Ekranlı kabloyla, hazır yapılmış, konektör (kadın), ekran üzerinde
düz, KI867
açılı KIA867


Ön gerilim gücü: 5 N adımda 0 N ila 30 N

Ön gerilimde yay sapması:
  5 N = 90°
10 N = 80°
20 N = 50° ca. 90 mm
25 N = 45° ca. 84 mm
30 N = 40° ca. 77 mm

Aks uzunluğu: 120 mm

Kilitleme:Yaylı kol çıkış konumunda 100 ° (yay kurulu değil)

Temas basıncı: Ayarlanabilir, arama 10 ° adımlarla (5 N karşılığı)

Malzeme: Alüminyum pres döküm

Ölçüm tekerleği U = 500 mm

MR500KH ölçüm tekerlekli LMSMA35-xxxx-yy-KH:
Kaplama: Sentetik (hytrel, düz)
Kullanım alanları: Plastik, boyalı yüzeyler, kağıt, karton, ahşap, metal, tekstil.

MR500KG ölçüm tekerlekli LMSMA35-xxxx-yy-KG:
Kaplama: Sentetik (hytrel, oluklu)
Kullanım alanları: Plastik, boyalı yüzeyler, kağıt, karton, ahşap, metal, tekstil.

MR500KR ölçüm tekerlekli LMSMA25-xxxx-yy-KR:
Kaplama: Alüminyum (Tırtıllı)
Kullanım alanları: Karton, ahşap, tekstil.

MR500NG ölçüm tekerlekli LMSMA35-xxxx-yy-NG:
Kaplama: Sentetik (desenli kauçuk)
Kullanım alanları: Tekstil.

Uzunluk ölçüm sistemi montaj braketi olmadan da mevcuttur.
Sipariş numarası: LMSMA25-xxxx-yy-zz
