Absolute Enkoder CANopen LIFT WDGA 58A,
Galvanizle ayrılmış;
Senkron Flanş / Gövde Çapı 58 mm
16/32-bit Single-/Multiturn;
Mil Çapı 6 mm, 8 mm, 10 mm, 3/8",
Haberleşme Arayüzü CiA 301
Cihaz profili CANopen LIFT CiA 417;
Binary Code
- EnDra®: Bakım gerektirmez, çevre dostu
- CANopen LIFT, Singleturn ve Multiturn
- Galvanizle ayrılmış
- Haberleşme Arayüzü CiA 301
- Cihaz profili CANopen LIFT CiA 417
- Singleturn / Multiturn (azami 16 bit / 32 bit)
- 32 bit işlemcili, geleceğe dönük teknoloji
- CiA 303-3 uyarınca çalışma durumu ve hata uyarı göstergesi olarak 2 renkli LED
- En yüksek yatak yükleri; radyal 220 N, eksenel 120 N
65.536 adım/360° (16 bit)
Multiturn çözünürlükkadar 32 bit
Not: Dikkat: Seçenek yok AAO = Tam IP67
Şaft uzunluğu: L: 12 mm
Azami şaft yükü, radyal: 125 N
Azami şaft yükü, eksenel: 120 N
Not: Dikkat: Seçenek yok AAO = Tam IP67
Şaft uzunluğu: L: 19 mm
Azami şaft yükü, radyal: 125 N
Azami şaft yükü, eksenel: 120 N
Şaft uzunluğu: L: 20 mm
Azami şaft yükü, radyal: 220 N
Azami şaft yükü, eksenel: 120 N
Not: Dikkat: Seçenek yok AAO = Tam IP67
Şaft uzunluğu: L: 20 mm
Azami şaft yükü, radyal: 220 N
Azami şaft yükü, eksenel: 120 N
Öz güç tüketimi: typ. 100 mA
Güç tüketimi: azami 1 W
Yapılandırma yazılımı
Yazılım indirme
WDGA CANopen el kitabı
WDGA CANopen el kitabı
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|

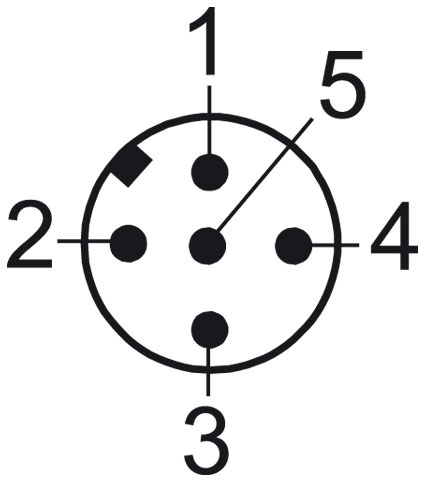

| CB5 | eksenel, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|
| CC5 | radyal, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|

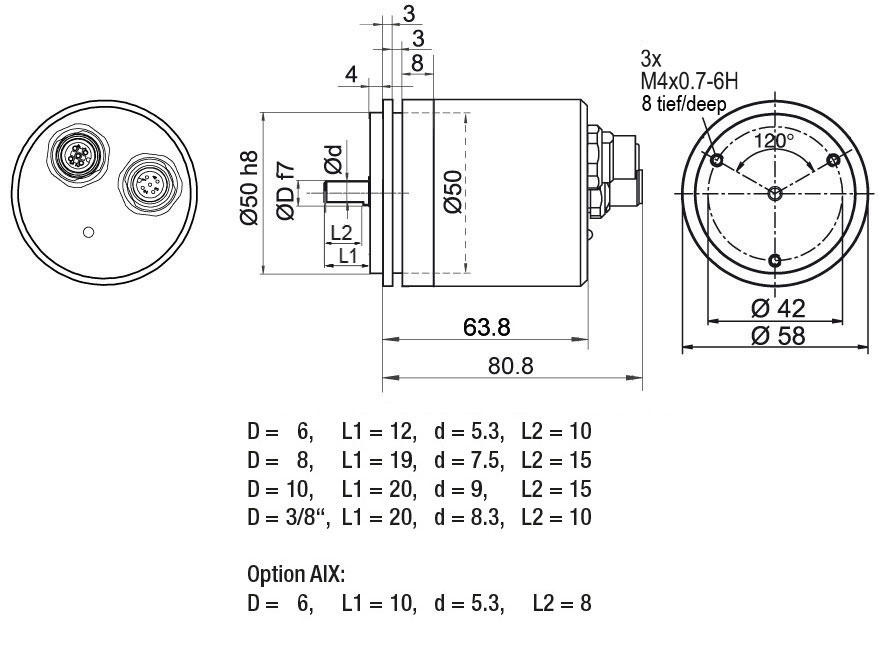

| DB5 | eksenel, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|

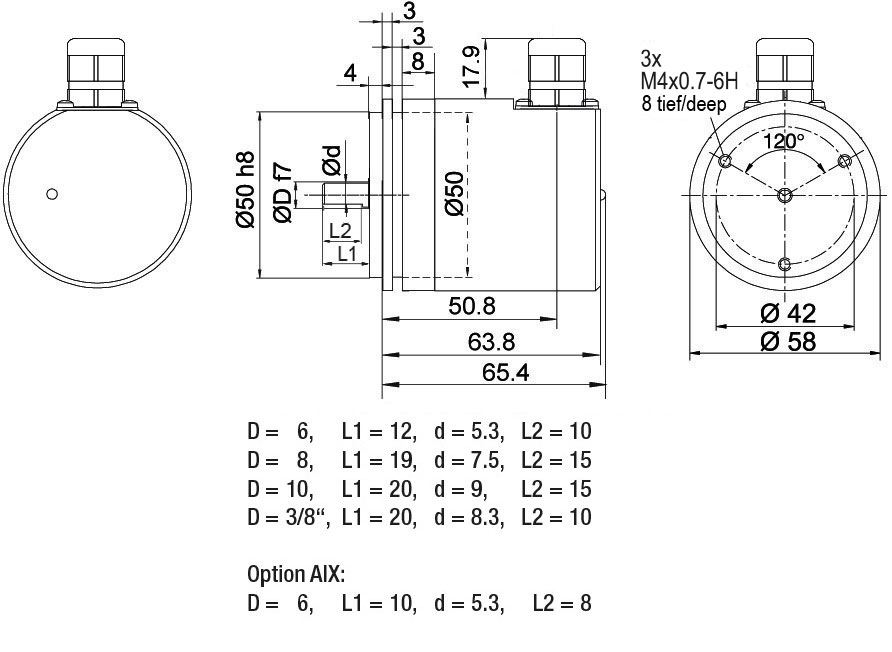

| L2 | eksenel, Ekran enkoder gövdesine kabloyla bağlı |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Ekran | Ekran |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|
| L3 | radyal, Ekran enkoder gövdesine kabloyla bağlı |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Ekran | Ekran |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.29 MB)
Download (908 KB)
EDS file for encoder absolute WDGA multiturn, CANopen LIFT.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (6.64 KB)
Kullanıcı tarafından yapılandırılabilir konektör (erkek) KIS-5-67:
M12 x 1, suitable for encoder WDGA CANopen with connector CB5/CC5,
5 kutuplu, IP67
Düz konektör (erkek)
STEP-dosya
Kullanıcı tarafından yapılandırılabilir fiş KISA-5-67:
M12 x 1, CB5/CC5 fiş çıkışlı WDGA CANopen enkodere uygun,
5 kutuplu, IP67
Açılı bağlantı fişi
Kullanıcı tarafından yapılandırılabilir kablo kutusu KID-5-67:
M12 x 1, CB5/CC5 fiş çıkışlı WDGA CANopen enkodere uygun,
5 kutuplu, IP67
Düz buat
Kullanıcı tarafından yapılandırılabilir kablo kutusu KIDA-5-67:
M12 x 1, CB5/CC5 fiş çıkışlı WDGA CANopen enkodere uygun,
5 kutuplu, IP67
Açılı buat
Saplama kablo / veriyolu kablosu (M12 x 1),
suitable for encoder WDGA CANopen with connector CB5/CC5.
konektör (erkek) açılı - kablo - konektör (kadın) açılı
Saplama kablo / veriyolu kablosu (M12 x 1),
suitable for encoder WDGA CANopen with connector CB5/CC5.
konektör (erkek) düz - kablo - konektör (kadın) düz
2 portlu bağlantı sistemleri, T-bağlantı parçası, M12 x 1,
suitable for encoder WDGA CANopen with connector CB5/CC5.
2 konektör (kadın), 1 konektör (erkek)
2 portlu bağlantı sistemleri, Y-bağlantı parçası, M12 x 1,
suitable for encoder WDGA CANopen with connector CB5/CC5.
2 konektör (kadın), 1 konektör (erkek)
Terminal direnci 120 Ohm, M12 x 1,
CB5/CC5 fiş çıkışlı WDGA CANopen enkodere uygun.
Konektör (erkek)
Terminal direnci 120 Ohm, M12 x 1,
CB5/CC5 fiş çıkışlı WDGA CANopen enkodere uygun.
Konektör (kadın)
Gergi eksantriği SP-3-00
Artımlı döner enkoder WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B uve mutlak döner enkoder WDGA 36A, WDGA 58A, WDGA 58B'ye uygun.
Adaptör flanşı MG58A
Artımlı döner enkoder WDGI 58A ve mutlak döner enkoder WDGA 58A'ye uygun.
Yaylı rondela tipi kaplinler FSK22
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için
Spiral kaplinler WK24
Ø 6 mm, Ø 8 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için
Körük kaplinler BK29
Ø 6 mm, 8 mm, 10 mm veya 12 mm şaftlı döner enkoder için*.
Azami şaft deplasmanı, radyal: ± 0,25 mm veya ± 0,30 mm*
Torsiyon yayı gerginliği: 150 Nm/rad veya 130 Nm/rad*
Körük kaplinler FB29B
Ø 4 mm, 6 mm, 8 mm, 10 mm veya Ø 12 mm şaftlı döner enkoder için
Çift döngülü kaplin DSK29
Ø 6 mm, 8 mm, veya 10 mm şaftlı döner enkoder için.
Hareketli aksam yok, ısıl ve elektrik yalıtımlı, sessiz çalıma, bakım gerektirmez.
Aşağıdakilere güçlü direnç:
Benzin, yağ, benzen, toluen, aromatik veya aromatik olmayan hidrokarbonlar, alkoller, glikol, solventler ve birçok kimyasal.
Çift döngülü kaplin DSK38
Ø 6 mm, 8 mm, 10 mm veya 12 mm şaftlı döner enkoder için.
Hareketli aksam yok, ısıl ve elektrik yalıtımlı, sessiz çalıma, bakım gerektirmez.
Aşağıdakilere güçlü direnç:
Benzin, yağ, benzen, toluen, aromatik veya aromatik olmayan hidrokarbonlar, alkoller, glikol, solventler ve birçok kimyasal.
Çift döngülü kaplin DSK48
Ø 10 mm, 12 mm, veya 14 mm şaftlı döner enkoder için.
Hareketli aksam yok, ısıl ve elektrik yalıtımlı, sessiz çalıma, bakım gerektirmez.
Aşağıdakilere güçlü direnç:
Benzin, yağ, benzen, toluen, aromatik veya aromatik olmayan hidrokarbonlar, alkoller, glikol, solventler ve birçok kimyasal.
Ölçüm tekerlekleri MRA500KR
Kapsam 500 mm,
Kaplama: Tırtıllı
Kullanım alanları: karton, ahşap, tekstil ürünleri, yumuşak sentetikler, kauçuk .
Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA200KR
Kapsam 200 mm,
Kaplama: Tırtıllı
Kullanım alanları: Karton, ahşap, tekstil ürünleri, kauçuk, yumuşak sentetikler.
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA200KH
Kapsam 200 mm,
Kaplama: Sentetik (poliüretan, düz)
Kullanım alanları: greslenmiş metaller, çelik profiller, cilalı yüzeyler, sentetik ürünler, kağıt, karton, ahşap, tekstil ürünleri, tel, deri.
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MR200KR
Kapsam 200 mm,
Kaplama: Tırtıllı
Kullanım alanları: Karton, ahşap, (tekstil).
Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MR200KH
Kapsam 200 mm,
Kaplama: Sentetik (hytrel, düz)
Kullanım alanları: Plastik, boyalı yüzeyler, kağıt, karton, ahşap, metal, tekstil.
Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MR200NG
Kapsam 200 mm,
Kaplama: Desenli kauçuk
Kullanım alanları: tekstil.
Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA200NG
Kapsam 200 mm,
Kaplama: Sentetik (Poliüretan, yumrulu)
Kullanım alanları: kaba tekstil ürünleri, halı, kablo ölçümü, yapağı, kağıt, karton, ahşap, sentetik ürünler.
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MR200KG
Kapsam 200 mm,
Kaplama: Sentetik (hytrel, oluklu)
Kullanım alanları: Plastik, boyalı yüzeyler, kağıt, karton, ahşap, metal, tekstil.
Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA200KG
Kapsam 200 mm,
Kaplama: Sentetik (poliüretan, oluklu)
Kullanım alanları: Greslenmemiş metal, cilalı yüzeyler, kağıt, karton, ahşap tekstil ürünleri, cam, zemin kaplamaları.
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerleği MR500KR
Kapsam 500 mm,
Kaplama: Tırtıllı
Kullanım alanları: Karton, ahşap, (tekstil).
Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerleği MR500KH
Kapsam 500 mm,
Kaplama: Sentetik (hytrel, düz)
Kullanım alanları: Plastik, boyalı yüzeyler, kağıt, karton, ahşap, metal, tekstil.
Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA500KH
Kapsam 200 mm,
Kaplama: Sentetik (poliüretan, düz)
Kullanım alanları: greslenmiş metaller, çelik profiller, cilalı yüzeyler, sentetik ürünler, kağıt, karton, ahşap, tekstil ürünleri, tel, deri.
Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerleği MR500KG
Kapsam 500 mm,
Kaplama: Sentetik (hytrel, oluklu)
Kullanım alanları: Plastik, boyalı yüzeyler, kağıt, karton, ahşap, metal, tekstil.
Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA500KG
Kapsam 500 mm,
Kaplama: Sentetik (poliüretan, oluklu)
Kullanım alanları: Greslenmemiş metal, cilalı yüzeyler, kağıt, karton, ahşap tekstil ürünleri, cam, zemin kaplamaları.
Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerleği MR500KV
Kapsam 500 mm,
Kaplama: Sentetik (Vulkollan®, düz)
Kullanım alanları: Sentetik ürünler, cilalı yüzeyler, kağıt, karton, ahşap, metaller, tel.
Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerleği MR500NG
Kapsam 500 mm
Kaplama: Desenli kauçuk
Kullanım alanları: tekstil.
Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA500NG
Kapsam 500 mm,
Kaplama: Sentetik (Poliüretan, yumrulu)
Kullanım alanları: kaba tekstil ürünleri, halı, kablo ölçümü, yapağı, kağıt, karton, ahşap, sentetik ürünler.
Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerleği MR150GR06
Kapsam: 150 mm,
Kaplama: O-Ring 3,5 mm breit, Material NBR70
Kullanım alanları: Ahşap, metal, taşıma bantları, kağıt, tekstil.
Ø 6 mm şaftlı döner enkoder için.
Ölçüm tekerleği MRA200GR10
Çevresi: 200 mm,
Astar: 3,5 mm genişliğinde O-ring, malzeme NBR70
Uygulama alanları: Ahşap, boyalı yüzeyler, kağıt, plastik.
Ø 10 mm şaftlı döner enkoderler için.
Enkoder WDGA 58A CANopen LIFT galvanizli yüksek tam IP67 koruma sınıfıyla da teslim edilebilir.
Azami çalışma hızı: 3500 dev/dak.
İzin verilen yatak yükleri: radyal 110 N, eksenel 100 N
Başlangıç torku: oda sıcaklığında yakl. 4 Ncm
WDGA 58A CANopen LIFT galvanizli enkoder 120 Ohm yerleşik terminal direnciyle de tedarik edilebilir.
WDGA 58A CANopen LIFT şaft: Ø 6 mm kısaltılmış şaft L = 10 mm ile de mevcuttur.
