Absolute Enkoder, CANopen WDGA 36C,
Yuvarlak Flanş / Gövde Çapı 36 mm
16/43-bit Single-/Multiturn;
Mil Çapı 6 mm;
Haberleşme Arayüzü CANopen CiA 301
Cihaz profili CiA 406 V3.2 class C2;
Binary Code
- CANopen
- Haberleşme Arayüzü CANopen CiA 301
- Enkoder CiA 406 V3.2 sınıf C2 için cihaz profili - Durum sinyalleri için LED (CiA 303-3)
- Veriyolu kapağı olmadan da LSS (CiA 305) ya da seçime bağlı olarak SDO üzerinden yapılandırılabilir
- Kapsamlı CANopen işlevselliği
- Konum, hız ve ivme unsurları
- Seçimlik son şalter ve eksantrik mili işlevleri
- 4 Transmit PDO'ya kadar münferit olarak yapılandırılabilir
- Ölçeklendirme
- Heartbeat ve Nodeguarding yanı sıra kapsamlı tanı imkanları
16.384 adım/360° (14 bit)
Multiturn çözünürlük262.144 devre kadar (18 bit) yüksek hassasiyet değeriyle 39 bite kadar.
Şaft uzunluğu: L: 12 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Öz güç tüketimi: typ. 50 mA
Güç tüketimi: azami 0,5 W
LED sinyalizasyon
LED durum sinyalizasyon gösterimi
Yapılandırma yazılımı Yazılım indirme
WDGA CANopen el kitabı WDGA CANopen el kitabı
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|
| CB5 | eksenel, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|
| CC5 | radyal, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|
| L1 | radyal, Ekran enkoder gövdesine kabloyla bağlı (IP40) |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Ekran | Ekran |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|
| L2 | eksenel, Ekran enkoder gövdesine kabloyla bağlı |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Ekran | Ekran |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|
| L3 | radyal, Ekran enkoder gövdesine kabloyla bağlı |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Ekran | Ekran |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

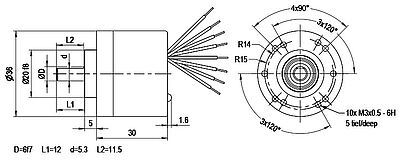

| Tanımlama | |
|---|---|
| K6 | eksenel, Ekran açık |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Ekran | GY |
...to be directly installed in motors.
Download (1.39 MB)
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.29 MB)
EDS file for encoder absolute WDGA singleturn, CANopen.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (19.88 KB)
EDS file for encoder absolute WDGA multiturn, CANopen.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (19.90 KB)
Kullanıcı tarafından yapılandırılabilir konektör (erkek) KIS-5-67:
M12 x 1, suitable for encoder WDGA CANopen with connector CB5/CC5,
5 kutuplu, IP67
Düz konektör (erkek)
STEP-dosya
Kullanıcı tarafından yapılandırılabilir fiş KISA-5-67:
M12 x 1, CB5/CC5 fiş çıkışlı WDGA CANopen enkodere uygun,
5 kutuplu, IP67
Açılı bağlantı fişi
Kullanıcı tarafından yapılandırılabilir kablo kutusu KID-5-67:
M12 x 1, CB5/CC5 fiş çıkışlı WDGA CANopen enkodere uygun,
5 kutuplu, IP67
Düz buat
Kullanıcı tarafından yapılandırılabilir kablo kutusu KIDA-5-67:
M12 x 1, CB5/CC5 fiş çıkışlı WDGA CANopen enkodere uygun,
5 kutuplu, IP67
Açılı buat
Saplama kablo / veriyolu kablosu (M12 x 1),
suitable for encoder WDGA CANopen with connector CB5/CC5.
konektör (erkek) açılı - kablo - konektör (kadın) açılı
Saplama kablo / veriyolu kablosu (M12 x 1),
suitable for encoder WDGA CANopen with connector CB5/CC5.
konektör (erkek) düz - kablo - konektör (kadın) düz
2 portlu bağlantı sistemleri, T-bağlantı parçası, M12 x 1,
suitable for encoder WDGA CANopen with connector CB5/CC5.
2 konektör (kadın), 1 konektör (erkek)
2 portlu bağlantı sistemleri, Y-bağlantı parçası, M12 x 1,
suitable for encoder WDGA CANopen with connector CB5/CC5.
2 konektör (kadın), 1 konektör (erkek)
Terminal direnci 120 Ohm, M12 x 1,
CB5/CC5 fiş çıkışlı WDGA CANopen enkodere uygun.
Konektör (erkek)
Terminal direnci 120 Ohm, M12 x 1,
CB5/CC5 fiş çıkışlı WDGA CANopen enkodere uygun.
Konektör (kadın)
Yaylı rondela tipi kaplinler FSK22
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için
Spiral kaplinler WK24
Ø 6 mm, Ø 8 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için
Spiral kaplinler WK32
Körük kaplinler BK29
Ø 6 mm, 8 mm, 10 mm veya 12 mm şaftlı döner enkoder için*.
Azami şaft deplasmanı, radyal: ± 0,25 mm veya ± 0,30 mm*
Torsiyon yayı gerginliği: 150 Nm/rad veya 130 Nm/rad*
Körük kaplinler FB29B
Ø 4 mm, 6 mm, 8 mm, 10 mm veya Ø 12 mm şaftlı döner enkoder için
Çift döngülü kaplin DSK29
Ø 6 mm, 8 mm, veya 10 mm şaftlı döner enkoder için.
Hareketli aksam yok, ısıl ve elektrik yalıtımlı, sessiz çalıma, bakım gerektirmez.
Aşağıdakilere güçlü direnç:
Benzin, yağ, benzen, toluen, aromatik veya aromatik olmayan hidrokarbonlar, alkoller, glikol, solventler ve birçok kimyasal.
Çift döngülü kaplin DSK38
Ø 6 mm, 8 mm, 10 mm veya 12 mm şaftlı döner enkoder için.
Hareketli aksam yok, ısıl ve elektrik yalıtımlı, sessiz çalıma, bakım gerektirmez.
Aşağıdakilere güçlü direnç:
Benzin, yağ, benzen, toluen, aromatik veya aromatik olmayan hidrokarbonlar, alkoller, glikol, solventler ve birçok kimyasal.
Ölçüm tekerleği MR150GR06
Kapsam: 150 mm,
Kaplama: O-Ring 3,5 mm breit, Material NBR70
Kullanım alanları: Ahşap, metal, taşıma bantları, kağıt, tekstil.
Ø 6 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MR200KR
Kapsam 200 mm,
Kaplama: Tırtıllı
Kullanım alanları: Karton, ahşap, (tekstil).
Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA200KR
Kapsam 200 mm,
Kaplama: Tırtıllı
Kullanım alanları: Karton, ahşap, tekstil ürünleri, kauçuk, yumuşak sentetikler.
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MR200KH
Kapsam 200 mm,
Kaplama: Sentetik (hytrel, düz)
Kullanım alanları: Plastik, boyalı yüzeyler, kağıt, karton, ahşap, metal, tekstil.
Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA200KH
Kapsam 200 mm,
Kaplama: Sentetik (poliüretan, düz)
Kullanım alanları: greslenmiş metaller, çelik profiller, cilalı yüzeyler, sentetik ürünler, kağıt, karton, ahşap, tekstil ürünleri, tel, deri.
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MR200NG
Kapsam 200 mm,
Kaplama: Desenli kauçuk
Kullanım alanları: tekstil.
Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA200NG
Kapsam 200 mm,
Kaplama: Sentetik (Poliüretan, yumrulu)
Kullanım alanları: kaba tekstil ürünleri, halı, kablo ölçümü, yapağı, kağıt, karton, ahşap, sentetik ürünler.
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MR200KG
Kapsam 200 mm,
Kaplama: Sentetik (hytrel, oluklu)
Kullanım alanları: Plastik, boyalı yüzeyler, kağıt, karton, ahşap, metal, tekstil.
Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA200KG
Kapsam 200 mm,
Kaplama: Sentetik (poliüretan, oluklu)
Kullanım alanları: Greslenmemiş metal, cilalı yüzeyler, kağıt, karton, ahşap tekstil ürünleri, cam, zemin kaplamaları.
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
WDGA 36A CANopen enkoder 120 Ohm yerleşik terminal direnciyle de tedarik edilebilir.
