Mutlak enkoderleri
Ürünler
Bilgi
WDGA 58S RS485

Manyetik Absolute Enkoder, RS485 WDGA 58S,
Tuzlu sprey testi DIN EN 60068-2-11 uyarınca;
Yüksek basınçlı buhar püskürtmeli temizlik;
Asit ve bazlara dirençli;

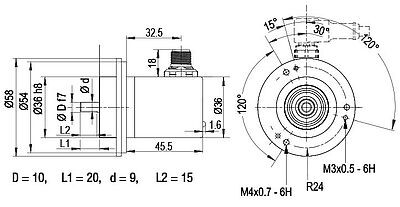

Geçmeli Flanş / Gövde Çapı 58 mm

16/32-bit Single-/Multiturn;
Mil Çapı 10 mm
CRC sağlama

Veri föyü General technical data absolute encoders RS485 (PDF 294 kB)
Drehgeber WDGA58SRS485
Öne çıkanlar
  • Tuzlu sprey testi DIN EN 60068-2-11 uyarınca başarılı
  • Koruma sınıfı: IP67 + IP69K (Yüksek basınçlı buhar püskürtmeli temizlik)
  • EnDra®: Bakım gerektirmez, çevre dostu
  • RS485
  • Single-/Multiturn (ST + MT max. 32 bit)
  • 32 bit işlemcili, geleceğe dönük teknoloji
  • Bakım durumu göstergesi olarak 2 renkli LED
Ürün ayrıntıları
Flanş
Geçmeli Flanş
Gövde
Ø 58 mm
Krom çelik gövde, manyetik boyalı
Çözünürlük
Singleturn çözünürlük

65.536 adım/360° (16 bit)

Multiturn çözünürlük

32 bit kadar

Şaft
Ø 10 mm
Şaft uzunluğu: L: 18 mm
Azami şaft yükü, radyal: 100 N
Azami şaft yükü, eksenel: 100 N
Azami çalışma hızı
3600 dev/dak.
Çalışma gerilimi
4,75 VDC ila 32 VDC
Öz güç tüketimi: typ. 50 mA
Güç tüketimi: azami 0,5 W
4,75 VDC ila 5,5 VDC
Öz güç tüketimi: typ. 80 mA
Güç tüketimi: azami 0,44 W
Çalışma sıcaklığı
-40 °C ila +85 °C
Yatak sıcaklığı
-40 °C ila +100 °C
Koruma sınıfı
Tam IP67+IP69K
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
CB8 eksenel, 8 kutuplu, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
EkranGövde
General technical Data and safety instructions absolute encoders WDGA RS485
General technical Data and safety instructions absolute encoders WDGA RS485

Download (294 KB)
Handout Absolute encoders WDGA
Handout Absolute encoders WDGA

  • Absolute encoders with flange Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 bit)
  • Ground-breaking technology 32 Bit processor
  • Very high shaft loading, IP67
  • EnDra® Multiturn technology: No gears, no battery
  • QuattroMag® Singleturn technology: High precision +/- 0,0878°

Download (767 KB)
Short-Catalogue Encoders and systems
Short-Catalogue Encoders and systems

  • Incremental and absolute encoders
  • Digital shaft copying
  • Made in Germany
  • Motorfeedback
  • Position Measurement Systems

Download (3.78 MB)
Test Bench

WDGA absolute encoder as reference sensor

Download (868 KB)
HALT Test
The HALT-Test

Download (528 KB)
Delivery times and service
Delivery times and service

of Wachendorff Automation GmbH & Co. KG

Download (543 KB)
Montaj talimatları: Mutlak enkoder WDGA RS485
Montaj talimatları: Mutlak enkoder WDGA RS485

Download (815 KB)
EC Konformitätserklärung Drehgeber : EC declaration of conformity encoder
EU declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

Download (611 KB)
UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI
UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

Download (144 KB)
UL Certificates for Wachendorff Automation Products 2014-03-28
UL Certificates

for Wachendorff Automation products.

Download (556 KB)
REACH regulation
REACH- and RoHS regulation of the EU

Informationen

Download (141 KB)
ISO Certificate DIN EN 9001:2015
ISO Certificate DIN EN 9001:2015

Download (405 KB)

Enkoder genel teknik özellikleri

Absolute enkoder teknik özellikleri

Elektrik bağlantı

Kablo çıkışı
Konektör çıkışı
Bağlantı kapağı
###field_abs_ah_bestcode###

Yapılandırılmış sipariş kodunuz

ŞaftSingleturnMultiturnArayüzYazılımKodBeslemeGalv.Bağlantı
WDGA 58SEIAB0CB8
Yapılandırılmış veri föyü oluştur
