WDG 58T

Enkoder, artımlı,
İmpuls sayısı: 360 PPR, 500 PPR, 1024 PPR,
Geçmeli Flanş / Gövde Çapı 58 mm

Depodan teslim
Mil Çapı: 10 mm,
Koruma sınıfı IP40; şaft girişinde IP54,
Çıkış Devresi HTL,
İşlev ilkesi: optik.

Veri föyü General technical data incremental encoders (PDF 855 kB)
Drehgeber WDG58T

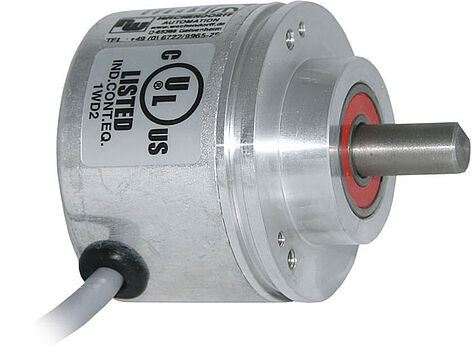

Illustration similar
Öne çıkanlar
  • Sağlam standart endüstriyel enkoder
  • Üniversal uygulama
  • Koruma sınıfı IP40; şaft girişinde IP54
  • En yüksek mekanik güvenlik
Ürün ayrıntıları
Flanş
Geçmeli Flanş
Çözünürlük (PPR)
360 PPR, 500 PPR, 1024 PPR
Gövde
Ø 58 mm
Alüminyum
Şaft
Ø 10 mm
Şaft uzunluğu: L: 20 mm
Azami şaft yükü, radyal: 220 N
Azami şaft yükü, eksenel: 120 N
Azami çalışma hızı
8000 dev/dak.
İşlev ilkesi
optik
Çıkış devresi
HTL
HTL, ters çev.
Çıkış frekansı
≤ 1024 PPR, azami 150 kHz
Çalışma gerilimi
5 VDC ila 30 VDC
Öz güç tüketimi: typ. 70 mA

Çevre verileri

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

Bir EMC kapatır:

DIN EN 61000-6-2
DIN EN 61000-6-3

Titreşim:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz ila 2000 Hz)

Darbe:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Electrial Safety:

DIN VDE 0160 uyarınca

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

Çalışma sıcaklığı
-10 °C ila +70 °C
Koruma sınıfı
IP40, şaft girişinde IP54
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama ABN ters çevirim mümkün

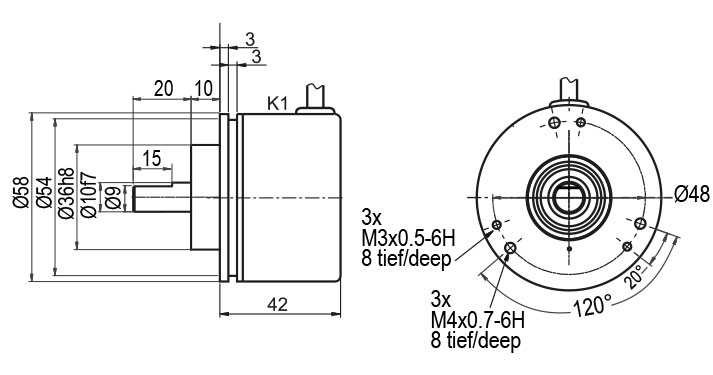

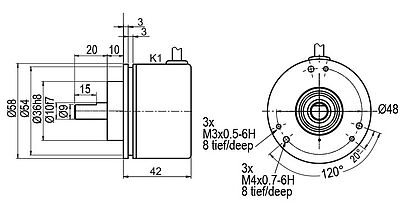

K1 radyal, Ekran açık (IP40)
Bağlantı tahsisleri
 K1
DevreR30
GNDWH
(+) VccBN
AGN
BYE
NGY
--
A ters çev.RD
B ters çev.PK
N ters çev.BU
EkranTel
360, 500, 1024 PPR
Çalışma gerilimi VDC
5 - 30 VDC
Çalışma akımı
typ. 70 mA
Sinyal biçimi
dik açılı
Çıkış devresi
HTL, ters çev. (5 VDC'de TTL/RS422 uyumlu)
Kanallar
AB, ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > (+)Vcc -%10 Vcc
Düzey L<
L < 2,5 VDC
Çıkış frekansı
azami 200 kHz
Çıkış koruması
sadece ters kutup koruması
Erken uyarı çıkışı
hayır
