Enkoder, artımlı,
Çözünürlük: 16384 PPR'ye kadar,
Yarım Delikli; Gövde Çapı 36 mm
Delik Çapı 12 mm / 14 mm / 15 mm;
Redüksiyon rakoru üzerinde Ø 7, 8, 9.525 (3/8"), 10 mm;
Çıkış Devresi HTL,
İşlev ilkesi: manyetik.
- Kompakt ve sağlam
- 1'den 16.384'e kadar tüm darbe sayıları PPR mevcuttur
- Standart endüstriyel enkoder
- Koruma sınıfı IP67; şaft girişinde IP65
Not: Redüksiyon rakoru üzerinde
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Öz güç tüketimi: typ. 40 mA
Çevre verileri
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
Bir EMC kapatır:
DIN EN 61000-6-2
DIN EN 61000-6-3
Titreşim:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz ila 2000 Hz)
Darbe:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Electrial Safety:
DIN VDE 0160 uyarınca
Customs information
Customs tariff number:
90318020
Country of origin:
Germany

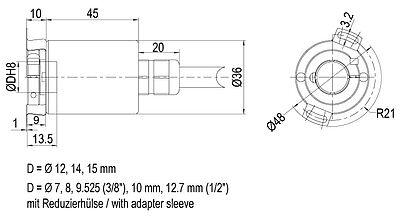

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | ABN ters çevirim mümkün | |
|---|---|---|
| L2 | eksenel, Ekran enkoder gövdesine kabloyla bağlı | ● |
| L2 | L2 | |
| Devre | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A ters çev. | - | RD |
| B ters çev. | - | BK, (BU ile ACA) |
| N ters çev. | - | VT |
| Ekran | Tel | Tel |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | ABN ters çevirim mümkün | |
|---|---|---|
| L3 | radyal, Ekran enkoder gövdesine kabloyla bağlı | ● |
| L3 | L3 | |
| Devre | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A ters çev. | - | RD |
| B ters çev. | - | BK, (BU ile ACA) |
| N ters çev. | - | VT |
| Ekran | Tel | Tel |

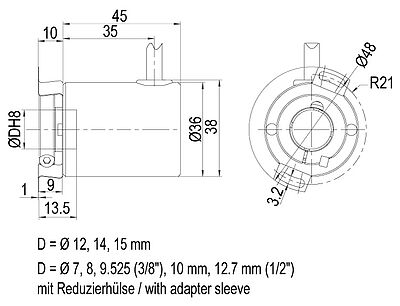

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | ABN ters çevirim mümkün | |
|---|---|---|
| K1 | radyal, Ekran açık (IP40) | ● |
| K1 | K1 | |
| Devre | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A ters çev. | - | RD |
| B ters çev. | - | BK |
| N ters çev. | - | VT |
| Ekran | Tel | Tel |

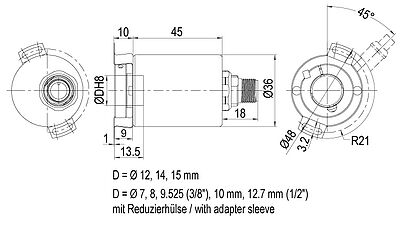

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | ABN ters çevirim mümkün | |
|---|---|---|
| SB5 | eksenel, 5 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | - |
| SB8 | eksenel, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | ABN ters çevirim mümkün | |
|---|---|---|
| SC5 | radyal, 5 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | - |
| SC8 | radyal, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
1-16384 PPR
WDGI 36E enkoder basınç dengeleme diyaframıyla tedarik edilebilir. Bu membran yüksek rutubet ortamında enkoder gövdesine su girmesini engeller.
Koruma sınıfı IP67'ye kadar; sıcaklık aralığı ve tuz spreyi direnci değişmez. DIN EN ISO2812-1 uyarınca kimyasallara ve solventlere dirençli.
Sipariş sırasında, lütfen sipariş numarasını boyu desimetre olarak belirten 3 basamaklı bir sayıyla tamamlayın.
Örnek: 5 m kablo uzunluğu = 050
Artımlı enkoder için sayaç, 1 MHz
Artımlı enkoder sinyalleri için Yüksek Hızlı konum sayaçları ve diferansiyel sayaçlar
Female connector KI-5-67:
Suitable for encoder with sensor connector outlet SB5 and SC5, 5 pin, IP67
Ready-made shielded connection cable with female cable connector straight,
shield connected.
Female connector KIA-5-67:
Suitable for encoder with sensor connector outlet SB5 and SC5, 5 pin, IP67
Ready-made shielded connection cable with female cable connector angular,
shield connected.
Female connector KI-8-67:
Suitable for encoder with sensor connector outlet SB8 and SC8, 8 pin, IP67
Ready-made shielded connection cable with female cable connector straight,
shield connected.
Female connector KIA-8-67:
Suitable for encoder with sensor connector outlet SB8 and SC8, 8 pin, IP67
Ready-made shielded connection cable with female cable connector angular,
shield connected.
Tork desteği WDGDS10021
für Hohlwellen-Drehgeber 36E mit Endhohlwelle Ø 8 mm, Ø 10 mm, Ø 12 mm, Ø 14 mm, Ø 15 mm.
Şaft adaptörü M6 WDGWA10M06
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M6 dişliler.
Şaft adaptörü M8 WDGWA10M08
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M8 dişliler.
Şaft adaptörü M10 WDGWA10M10
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M10 dişliler.
Şaft adaptörü M12 WDGWA10M12
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M12 dişliler.
Şaft adaptörü M14 WDGWA10M14
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M14 dişliler.
Şaft adaptörü M16 WDGWA10M16
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M16 dişliler.
Şaft adaptörü M20 WDGWA10M20
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M20 dişliler.
