WDGP 58E

Enkoder, artımlı, manyetik,
Çözünürlük: 16384 PPR'ya kadar,
Yarım Delikli; Gövde Çapı 58 mm

Delik Çapı 12 mm / 14 mm / 15 mm;
Redüksiyon rakoru üzerinde Ø 6, 8, 10 mm;
Çıkış Devresi HTL / TTL, / RS 422 Uyumlu

Veri föyüGeneral technical Data WDGP (PDF 757 kB)
Endhohlwellen-Drehgeber encoder (hollow bore blind) WDGP 58E
Öne çıkanlar
  • Yüksek kaliteli elektronikler sayesinde 16384'e kadar herhangi bir sayıda darbe
  • Koruma sınıfı IP67, şaft girişinde IP65
  • 1 MHz'e kadar yüksek çıkış frekansı
  • 4,75 VDC ila 32 VDC'de ters polarite koruması ve kısa devre koruması
Ürün ayrıntıları
Flanş
Yarım Delikli
Çözünürlük (PPR)
1 PPR -16384 PPR
Gövde
Ø 58 mm
Paslanmaz çelik
Şaft
Ø 6 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 8 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 10 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 12 mm
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 14 mm
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 15 mm
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Azami çalışma hızı
6000 dev/dak.
Çıkış devresi
HTL
HTL, ters çev.
TTL
TTL, RS422 uyumlu, ters çev.
Çıkış frekansı
HTL ila 16384 PPR, azami 600 kHz
TTL ila 16384 PPR, azami 1 MHz
Çalışma gerilimi
4,75 VDC ila 32 VDC
Öz güç tüketimi: typ. 80 mA

Sıfır darbe ayarla:

Ayarlama: SET = +UB 2 san. için
Etkinsizleştirilmiş: SET = GND

Çevre verileri

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

EMC uyarınca:

DIN EN 61000-6-2
DIN EN 61000-6-3

Titreşim:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz - 2000 Hz)

Darbe:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Tasarım:

DIN VDE 0160 uyarınca

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

Çalışma sıcaklığı
Fiş çıkışı: -40 °C ila +85 °C, kablo çıkışı: -20 °C ila +80 °C
Koruma sınıfı
Gövde: IP65, IP67; şaft girişi: IP65
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

TanımlamaABN ters çevirim mümkün

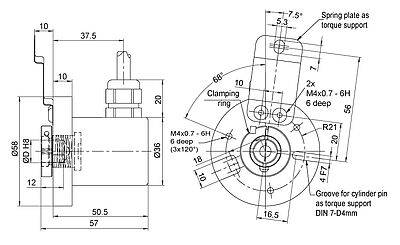

L3radyal, Ekran enkoder gövdesine kabloyla bağlı●
Bağlantı tahsisleri
 L3L3L3L3
DevreM11, M12M13, M14N11, N12N13, N14
GNDWHWHWHWH
(+) VccBNBNBNBN
AGNGNGNGN
BYEYEYEYE
NGYGYGYGY
SET-PK-PK
A ters çev.RDRD--
B ters çev.BKBK--
N ters çev.VTVT--
EkranTelTelTelTel
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

TanımlamaABN ters çevirim mümkün
SC5radyal, 5 kutuplu, Fiş enkoder gövdesine kabloyla bağlı-
SC8radyal, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı●
SC12radyal, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı●
Bağlantı tahsisleri
SC5SC8SC12
  5 kutuplu 8 kutuplu 12 kutuplu
Konektör çizimi
DevreN11, N12M11, M12M13, M14
GND313
(+) Vcc121
A434
B246
N558
SET--5
A ters çev.-69
B ters çev.-77
N ters çev.-810
bağlı değil--2, 11, 12
Ekran---
1-16384 PPR
Çalışma gerilimi VDC
4,75 - 32 VDC
Çalışma akımı
typ. 80 mA
Sinyal biçimi
dik açılı
Çıkış devresi
HTL, ters çevrimli
Kanallar
ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > (+)Vcc - 2,5 VDC
Düzey L<
L < 0,5 VDC
Çıkış frekansı
azami 600 kHz
Çıkış koruması
ters polarite ve kısa devre koruması
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
4,75 - 32 VDC
Çalışma akımı
typ. 80 mA
Sinyal biçimi
dik açılı
Çıkış devresi
TTL, RS422 uyumlu, ters çev.
Kanallar
ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > 2,5 VDC
Düzey L<
L < 0,5 VDC
Çıkış frekansı
azami 1 MHz
Çıkış koruması
ters polarite ve kısa devre koruması
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
4,75 - 32 VDC
Çalışma akımı
typ. 80 mA
Sinyal biçimi
dik açılı
Çıkış devresi
HTL, ters çev. set zero pulse
Kanallar
ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > (+)Vcc - 2,5 VDC
Düzey L<
L < 0,5 VDC
Çıkış frekansı
azami 600 kHz
Çıkış koruması
ters polarite ve kısa devre koruması
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
4,75 - 32 VDC
Çalışma akımı
typ. 80 mA
Sinyal biçimi
dik açılı
Çıkış devresi
TTL, RS422 uyumlu, ters çev. set zero pulse
Kanallar
ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > 2,5 VDC
Düzey L<
L < 0,5 VDC
Çıkış frekansı
azami 1 MHz
Çıkış koruması
ters polarite ve kısa devre koruması
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
4,75 - 32 VDC
Çalışma akımı
typ. 80 mA
Sinyal biçimi
dik açılı
Çıkış devresi
HTL
Kanallar
ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > (+)Vcc - 2,5 VDC
Düzey L<
L < 0,5 VDC
Çıkış frekansı
azami 600 kHz
Çıkış koruması
ters polarite ve kısa devre koruması
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
4,75 - 32 VDC
Çalışma akımı
typ. 80 mA
Sinyal biçimi
dik açılı
Çıkış devresi
TTL
Kanallar
ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > 2,5 VDC
Düzey L<
L < 0,5 VDC
Çıkış frekansı
azami 1 MHz
Çıkış koruması
ters polarite ve kısa devre koruması
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
4,75 - 32 VDC
Çalışma akımı
typ. 80 mA
Sinyal biçimi
dik açılı
Çıkış devresi
HTL set zero pulse
Kanallar
ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > (+)Vcc - 2,5 VDC
Düzey L<
L < 0,5 VDC
Çıkış frekansı
azami 600 kHz
Çıkış koruması
ters polarite ve kısa devre koruması
Erken uyarı çıkışı
hayır
Çalışma gerilimi VDC
4,75 - 32 VDC
Çalışma akımı
typ. 80 mA
Sinyal biçimi
dik açılı
Çıkış devresi
TTL set zero pulse
Kanallar
ABN, ve ters çevrimli sinyaller
Çıkış
it-çek
Yük
azami 40 mA / kanal
Düzey mA
20 mA'da
Düzey H>
H > 2,5 VDC
Düzey L<
L < 0,5 VDC
Çıkış frekansı
azami 1 MHz
Çıkış koruması
ters polarite ve kısa devre koruması
Erken uyarı çıkışı
hayır
Enkoder WDGP 58E 2 metreden fazla kabloyla da mevcuttur. Azami kablo boyu çalışma gerilimine ve frekansa bağlıdır; bkz. 'Genel teknik veriler'
Sipariş sırasında, lütfen sipariş numarasını boyu desimetre olarak belirten 3 basamaklı bir sayıyla tamamlayın.
Örnek: 5 m kablo uzunluğu = 050
