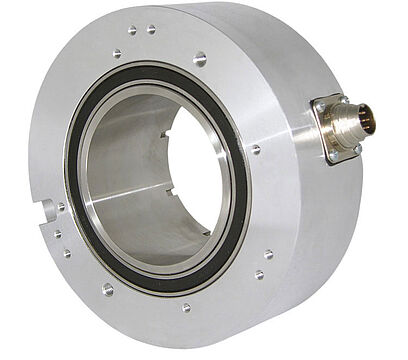

Enkoder, artımlı, optik,
Çözünürlük: 1024 PPR, 2500 PPR,
Delikli; Gövde Çapı 45 mm
Delikli 45, 48, 50, 55, 60, 65, 72 mm,
Koruma sınıfı IP54, İsteğe bağlı IP64
Çıkış Devresi HTL / TTL / RS 422 Uyumlu
- Büyük elektro motorlar üzerine doğrudan montaj için işi boş şaft enkoderi
- En yüksek mekanik ve elektrik güvenlik
- Frekans konvertörleri kullanıldığında parazite karşı olağanüstü güvenli
- Yüksek koruma sınıfı IP54, İsteğe bağlı IP64
- 10 VDC ila 30 VDC'de yüksek bağlantı koruması
- Erken uyarı çıkışlı
Şaft uzunluğu: L: 59 mm
Asgari girim derinliği: 69 mm
Azami şaft yükü, radyal: 200 N
Azami şaft yükü, eksenel: 100 N
Şaft uzunluğu: L: 59 mm
Asgari girim derinliği: 69 mm
Azami şaft yükü, radyal: 200 N
Azami şaft yükü, eksenel: 100 N
Şaft uzunluğu: L: 59 mm
Asgari girim derinliği: 69 mm
Azami şaft yükü, radyal: 200 N
Azami şaft yükü, eksenel: 100 N
Şaft uzunluğu: L: 59 mm
Asgari girim derinliği: 69 mm
Azami şaft yükü, radyal: 200 N
Azami şaft yükü, eksenel: 100 N
Şaft uzunluğu: L: 59 mm
Asgari girim derinliği: 69 mm
Azami şaft yükü, radyal: 200 N
Azami şaft yükü, eksenel: 100 N
Şaft uzunluğu: L: 59 mm
Asgari girim derinliği: 69 mm
Azami şaft yükü, radyal: 200 N
Azami şaft yükü, eksenel: 100 N
Şaft uzunluğu: L: 59 mm
Asgari girim derinliği: 69 mm
Azami şaft yükü, radyal: 200 N
Azami şaft yükü, eksenel: 100 N
Öz güç tüketimi: typ. 70 mA
Öz güç tüketimi: typ. 70 mA
Çevre verileri
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
Bir EMC kapatır:
DIN EN 61000-6-2
DIN EN 61000-6-3
Titreşim:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz ila 2000 Hz)
Darbe:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Tasarım:
DIN VDE 0160 uyarınca
Customs information
Customs tariff number:
90318020
Country of origin:
Germany
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

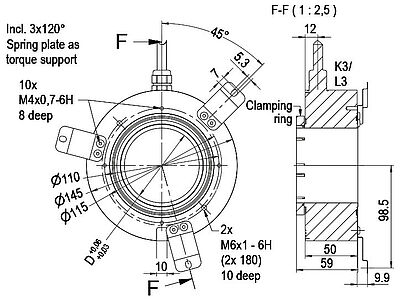

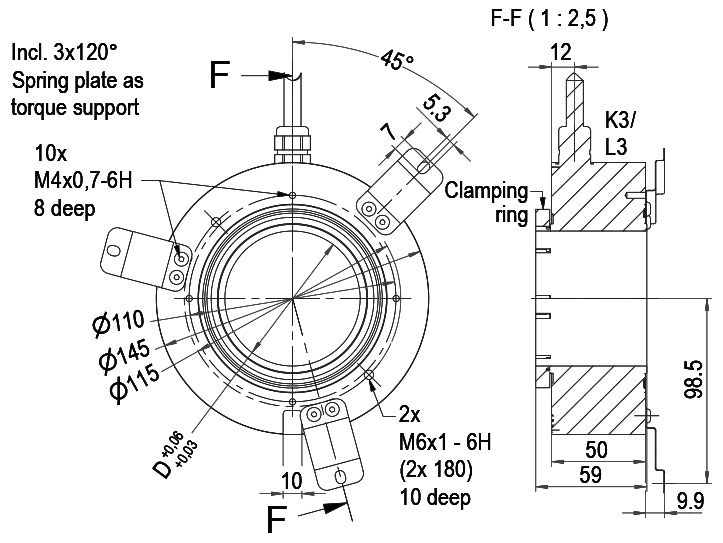

Tanımlama | ABN ters çevirim mümkün | |
---|---|---|
K3 | radyal, Ekran açık | ● |
L3 | radyal, Ekran enkoder gövdesine kabloyla bağlı | ● |
K3, L3 | K3, L3 | K3, L3 | K3, L3 | |
Devre | G05, G24 | H05, H24 | I05, I24 | R05, R24 |
GND | WH | WH | WH | WH |
(+) Vcc | BN | BN | BN | BN |
A | GN | GN | GN | GN |
B | YE | YE | YE | YE |
N | GY | GY | GY | GY |
Erken uyarı çıkışı | PK | - | PK | - |
A ters çev. | - | - | RD | RD |
B ters çev. | - | - | BK, (BU ile ACA) | BK, (BU ile ACA) |
N ters çev. | - | - | VT | VT |
Ekran | Tel | Tel | Tel | Tel |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
Tanımlama | ABN ters çevirim mümkün | |
---|---|---|
SH5 | radyal, 5 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | - |
SH6 | radyal, 6 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | - |
SH8 | radyal, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
SH12 | radyal, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
SH5 | SH6 | SH6 | SH8 | SH8 | SH12 | SH12 | SH12 | SH12 | |
5 kutuplu | 6 kutuplu | 6 kutuplu | 8 kutuplu | 8 kutuplu | 12 kutuplu | 12 kutuplu | 12 kutuplu | 12 kutuplu | |
Konektör çizimi | |||||||||
Devre | H05, H24 | G05, G24 | H05, H24 | H05, H24 | R05, R24 | G05, G24 | H05, H24 | I05, I24 | R05, R24 |
GND | 1 | 6 | 6 | 1 | 1 | K, L | K, L | K, L | K, L |
(+) Vcc | 2 | 1 | 1 | 2 | 2 | M, B | M, B | M, B | M, B |
A | 3 | 2 | 2 | 3 | 3 | E | E | E | E |
B | 4 | 4 | 4 | 4 | 4 | H | H | H | H |
N | 5 | 3 | 3 | 5 | 5 | C | C | C | C |
Erken uyarı çıkışı | - | 5 | - | - | - | G | - | G | - |
A ters çev. | - | - | - | - | 6 | - | - | F | F |
B ters çev. | - | - | - | - | 7 | - | - | A | A |
N ters çev. | - | - | - | - | 8 | - | - | D | D |
bağlı değil | - | - | 5 | 6, 7, 8 | - | A, D, F, J | A, D, F, G, J | J | G, J |
Ekran | - | - | - | - | - | - | - | - | - |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
Tanımlama | ABN ters çevirim mümkün | |
---|---|---|
S3 | radyal, 7 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | - |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

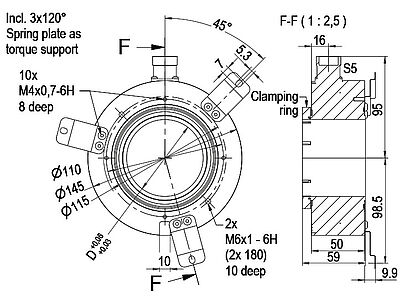

Tanımlama | ABN ters çevirim mümkün | |
---|---|---|
S5 | radyal, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
S5 | S5 | S5 | S5 | |
12 kutuplu | 12 kutuplu | 12 kutuplu | 12 kutuplu | |
Konektör çizimi | ||||
Devre | G05, G24 | H05, H24 | I05, I24 | R05, R24 |
GND | 10 | 10 | 10 | 10 |
(+) Vcc | 12 | 12 | 12 | 12 |
A | 5 | 5 | 5 | 5 |
B | 8 | 8 | 8 | 8 |
N | 3 | 3 | 3 | 3 |
Erken uyarı çıkışı | 11 | - | 11 | - |
A ters çev. | - | - | 6 | 6 |
B ters çev. | - | - | 1 | 1 |
N ters çev. | - | - | 4 | 4 |
bağlı değil | 1, 2, 4, 6, 7, 9 | 1, 2, 4, 6, 7, 9, 11 | 2, 7, 9 | 2, 7, 9, 11 |
Ekran | - | - | - | - |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

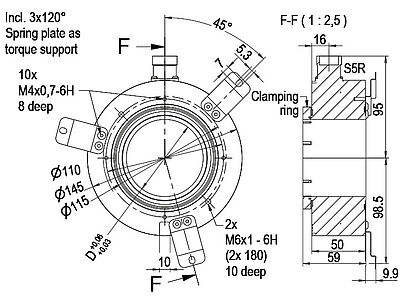

Tanımlama | ABN ters çevirim mümkün | |
---|---|---|
S5R | radyal, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
S5R | S5R | S5R | S5R | |
12 kutuplu | 12 kutuplu | 12 kutuplu | 12 kutuplu | |
Konektör çizimi | ||||
Devre | G05, G24 | H05, H24 | I05, I24 | R05, R24 |
GND | 10 | 10 | 10 | 10 |
(+) Vcc | 12 | 12 | 12 | 12 |
A | 5 | 5 | 5 | 5 |
B | 8 | 8 | 8 | 8 |
N | 3 | 3 | 3 | 3 |
Erken uyarı çıkışı | 11 | - | 11 | - |
A ters çev. | - | - | 6 | 6 |
B ters çev. | - | - | 1 | 1 |
N ters çev. | - | - | 4 | 4 |
bağlı değil | 1, 2, 4, 6, 7, 9 | 1, 2, 4, 6, 7, 9, 11 | 2, 7, 9 | 2, 7, 9, 11 |
Ekran | - | - | - | - |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

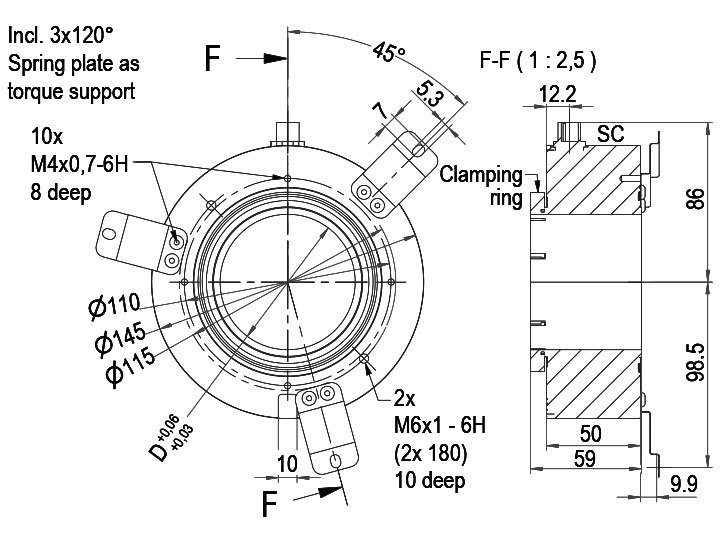

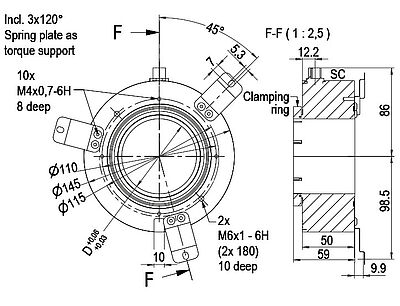

Tanımlama | ABN ters çevirim mümkün | |
---|---|---|
SC4 | radyal, 4 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | - |
SC5 | radyal, 5 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | - |
SC8 | radyal, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
SC12 | radyal, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
SC4 | SC5 | SC8 | SC8 | SC12 | SC12 | |
4 kutuplu | 5 kutuplu | 8 kutuplu | 8 kutuplu | 12 kutuplu | 12 kutuplu | |
Konektör çizimi | ||||||
Devre | H05, H24 | H05, H24 | H05, H24 | R05, R24 | H05, H24 | R05, R24 |
GND | 3 | 3 | 1 | 1 | 3 | 3 |
(+) Vcc | 1 | 1 | 2 | 2 | 1 | 1 |
A | 2 | 4 | 3 | 3 | 4 | 4 |
B | 4 | 2 | 4 | 4 | 6 | 6 |
N | - | 5 | 5 | 5 | 8 | 8 |
Erken uyarı çıkışı | - | - | - | - | - | - |
A ters çev. | - | - | - | 6 | - | 9 |
B ters çev. | - | - | - | 7 | - | 7 |
N ters çev. | - | - | - | 8 | - | 10 |
bağlı değil | - | - | 6, 7, 8 | - | 2, 5, 7, 9, 10, 11, 12 | 2, 5, 11, 12 |
Ekran | - | - | - | - | - | - |
1024, 2500 PPR
Azami çalışma hızı: | 500 dev/dak. |
Başlangıç torku: | Oda sıcaklığında yakl. 5 Ncm |
Sipariş sırasında, lütfen sipariş numarasını boyu desimetre olarak belirten 3 basamaklı bir sayıyla tamamlayın.
Örnek: 5 m kablo uzunluğu = 050
