Sağlam uzunluk ölçüm sistemi LMSCA32-WDGN,
NFC ile yapılandırılabilen WDGN 36A enkoder ile
Güzergah ya da hız için
WDGN 36A enkoder, 150 mm/200 mm ölçüm tekerleği ve bağlantı braketi kapsar, yeni yay kollu kompakt sistem
NFC ile yapılandırılabilir:
- Devir başına darbe sayısı 1 ppr'ye kadar 16384 ppr'ye kadar ücretsiz seçilebilir
- Çıkış devresi TTL/HTL serbest seçilebilir
- WDGN 36A enkoder, 150 mm/200 mm ölçüm tekerleği ve bağlantı braketi kapsar, yeni yay kollu kompakt sistem
- NFC ile yapılandırılabilir:
- Devir başına darbe sayısı 1 ppr'ye kadar 16384 ppr'ye kadar ücretsiz seçilebilir
- Çıkış devresi TTL/HTL serbest seçilebilir - 0.01 mm/impulsa kadar olağanüstü ölçüm sonuçları
- Birçok yüzeye uygun
- Sönümleyici yataklar
- Temas basıncı - akıllı merkezi uyum sayesinde kolay ölçeklendirilebilir
- Bağlantı parçası ön montaj yoluyla kolay takılabilir
LMSCA32-WDGN ölçüm sistemiyle size kusursuzca ayarlanmış, önceden monte edilmiş eksiksiz bir sistem sunuyoruz.
Resolution WDGN 36A 1 ppr up to 16384 ppr free selectable, configurable via NFC
Calculation examples with Measuring systems LMSxxxKH, LMSxxxKG, LMSxxxNG:
ölçüm tekerleği U (200 mm) : PPR encoder = xx mm/impulsa
Example: 200 : 2000 = 0.1 mm/impulsa (10 impulsa/mm)
Measuring system LMSxxxGR:
ölçüm tekerleği U (150 mm) : PPR encoder = xx mm/impulsa
Example: 150 : 1500 = 0.1 mm/impulsa (10 impulsa/mm)
İşletme gerilimi / öz güç tüketimi:
4,75 VDC ila 32 VDC: azami 80 mA
Çıkış devresi:
TTL, HTL - NFC ile yapılandırılabilir
Kanallar:
ABN ve ters çevrimli sinyaller
Aksesuarı:
Sensör fişi çıkışına uygun, 8 kutuplu, SC8, IP67.
Ekranlı kabloyla, hazır yapılmış, konektör (kadın), ekran üzerinde
düz, KI867
açılı KIA867
Ön gerilim gücü: 5 N adımda 0 N ila 20 N

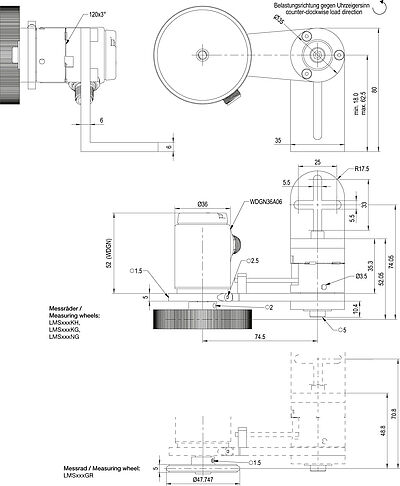

Aks uzunluğu: 74,5 mm
Temas basıncı: Ayarlanabilir, arama 3 ° adımlarla (5 N karşılığı)
Malzeme: Alüminyum
Ölçüm tekerleği U = 200 mm
MR200KH ölçüm tekerlekli LMSCA32-xxxxx-yy-KH:
Kaplama: Sentetik (hytrel, düz)
Kullanım alanları: Plastik, boyalı yüzeyler, kağıt, karton, ahşap, metal, tekstil.
MR200KG ölçüm tekerlekli LMSCA32-xxxxx-yy-KH:
Kaplama: Sentetik (hytrel, oluklu)
Kullanım alanları: Plastik, boyalı yüzeyler, kağıt, karton, ahşap, metal, tekstil.
MR200NG ölçüm tekerlekli LMSCA32-xxxxx-yy-KH:
Kaplama: Sentetik (desenli kauçuk)
Kullanım alanları: Tekstil.
Ölçüm tekerleği U = 150 mm
MR200GR ölçüm tekerlekli LMSCA32-xxxxx-yy-GR:
Yüzey kaplaması: Sentetik (O-ring, kauçuk, pürüzsüz)
Kullanım alanları: Ahşap, metal, taşıma bantları, kağıt, tekstil.
