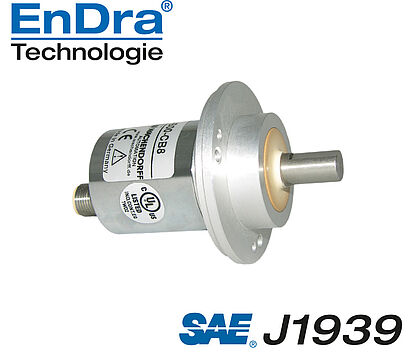

WDGA 58S CAN SAE J1939
Absolute Enkoder WDGA 58S
CAN SAE J1939,
Tuzlu sprey testi DIN EN 60068-2-11 uyarınca başarılı
Yüksek basınçlı buhar püskürtmeli temizlik
Asit ve bazlara dirençli
Geçmeli Flanş / Gövde Çapı 58 mm
16/32-bit Single-/Multiturn;
Mil Çapı 10 mm
Illustration similar
Öne çıkanlar
- Tuzlu sprey testi DIN EN 60068-2-11 uyarınca başarılı
- Koruma sınıfı: IP67 + IP69K (Yüksek basınçlı buhar püskürtmeli temizlik)
- Korozyona dirençli
- EnDra®: Bakım gerektirmez, çevre dostu
- CAN SAE J1939 protokolü
- 32 bit işlemcili, geleceğe dönük teknoloji
Ürün ayrıntıları
Flanş
Geçmeli Flanş
Gövde
Ø 58 mm
Krom çelik gövde, manyetik boyalı
Çözünürlük
Singleturn çözünürlük
65.536 adım/360° (16 bit)
Multiturn çözünürlükkadar 32 bit
Şaft
Ø 10 mm
Şaft uzunluğu: L: 18 mm
Azami şaft yükü, radyal: 100 N
Azami şaft yükü, eksenel: 100 N
Şaft uzunluğu: L: 18 mm
Azami şaft yükü, radyal: 100 N
Azami şaft yükü, eksenel: 100 N
Azami çalışma hızı
3600 dev/dak.
Çalışma gerilimi
4,75 VDC ila 32 VDC
Öz güç tüketimi: typ. 50 mA
Güç tüketimi: azami 0,5 W
Öz güç tüketimi: typ. 50 mA
Güç tüketimi: azami 0,5 W
İşlev ilkesi
manyetik
Çalışma sıcaklığı
-40 °C ila +85 °C
Yatak sıcaklığı
-40 °C ila +100 °C
Koruma sınıfı
Tam IP67+IP69K
Not
LED sinyalizasyon
LED durum sinyalizasyon gösterimi
STEP Görüntüleyici / STEP dosyaları:
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|
| CB5 | eksenel, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı |
STEP Görüntüleyici / STEP dosyaları:
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|
| CC5 | radyal, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı |
Handout Absolute encoders WDGA
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
Short-Catalogue Encoders and systems
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.29 MB)
WDGA 58S CAN SAE J1939 enkoder 120 Ohm yerleşik terminal direnciyle de tedarik edilebilir.
