WDGA 36C CAN SAE J1939

Absolute Enkoder WDGA 36C
CAN SAE J1939,
Yuvarlak Flanş / Gövde Çapı 36 mm

16/32-bit Single-/Multiturn;
Mil Çapı 6 mm

Veri föyü
Drehgeber Encoder WDGA 36C CAN SAEJ1939
Illustration similar
Öne çıkanlar
  • EnDra®: Bakım gerektirmez, çevre dostu
  • CAN SAE J1939 protokolü
  • 32 bit işlemcili, geleceğe dönük teknoloji
  • Bakım durumu göstergesi olarak 2 renkli LED
Ürün ayrıntıları
Flanş
Yuvarlak flanş
Gövde
Ø 36 mm
Paslanmaz çelik
Çözünürlük
Singleturn çözünürlük

65.536 adım/360° (16 bit)

Multiturn çözünürlük

kadar 32 bit

Şaft
Ø 6 mm
Şaft uzunluğu: L: 12 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Azami çalışma hızı
12000 dev/dak.
Çalışma gerilimi
4,75 VDC ila 32 VDC
Öz güç tüketimi: typ. 50 mA
Güç tüketimi: azami 0,5 W
İşlev ilkesi
manyetik
Çalışma sıcaklığı
-40 °C ila +85 °C
Yatak sıcaklığı
-40 °C ila +100 °C
Koruma sınıfı
Gövde: IP65, IP67; şaft girişi: IP65; kablo girişi L1: IP40
Not
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
CB5eksenel, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Ekran1
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
CC5radyal, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Ekran1
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama

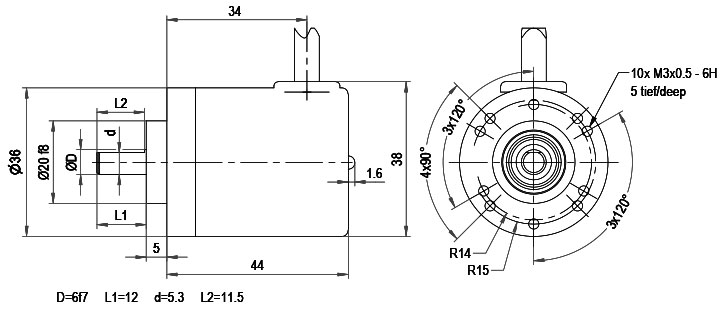

L1radyal, Ekran enkoder gövdesine kabloyla bağlı (IP40)
Bağlantı tahsisleri
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/EkranEkran
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
L2eksenel, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/EkranEkran
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
L3radyal, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/EkranEkran
