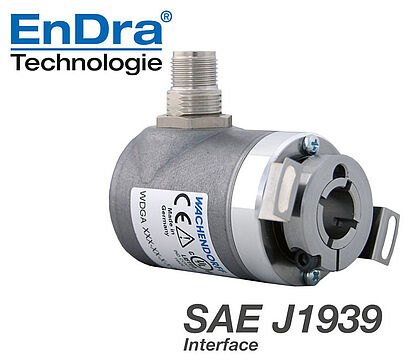

Manyetik Absolute Enkoder, CAN SAE J1939 WDGA 36E,
Yarım Delikli; Gövde Çapı 36 mm
16/32-bit Single-/Multiturn;
Delik Çapı 12 mm / 14 mm / 15 mm;
Redüksiyon rakoru üzerinde Ø 8 mm / 10 mm
- EnDra®: Bakım gerektirmez, çevre dostu
- CAN SAE J1939 protokolü
- 32 bit işlemcili, geleceğe dönük teknoloji
- Bakım durumu göstergesi olarak 2 renkli LED
65.536 adım/360° (16 bit)
Multiturn çözünürlükkadar 32 bit
Not: Redüksiyon rakoru üzerinde
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Not: Redüksiyon rakoru üzerinde
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Öz güç tüketimi: typ. 50 mA
Güç tüketimi: azami 0,5 W
LED sinyalizasyon
LED durum sinyalizasyon gösterimi
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|

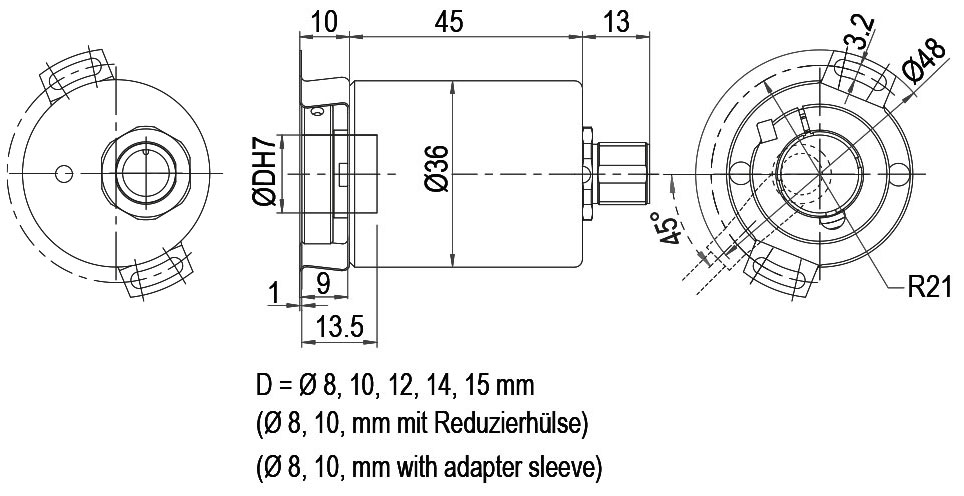

| CB5 | eksenel, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|

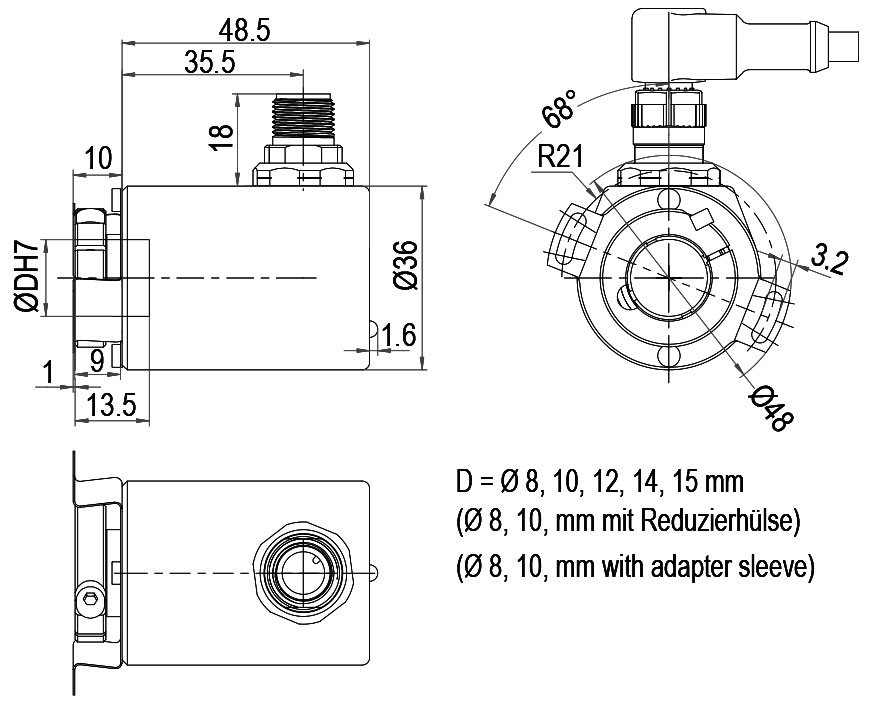

| CC5 | radyal, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|

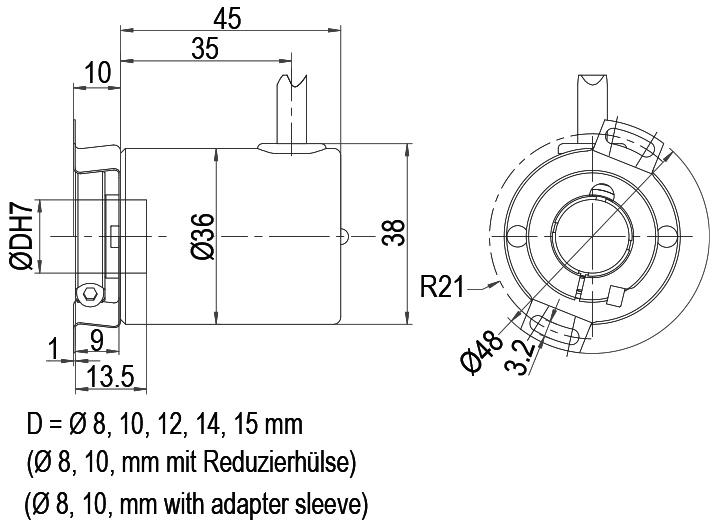

| L1 | radyal, Ekran enkoder gövdesine kabloyla bağlı (IP40) |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Ekran | Ekran |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|

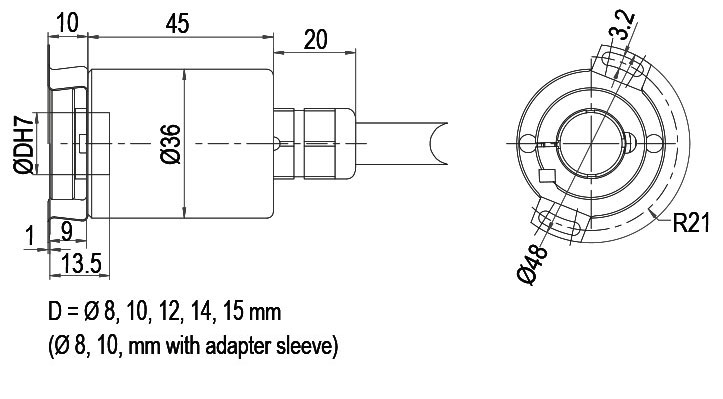

| L2 | eksenel, Ekran enkoder gövdesine kabloyla bağlı |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Ekran | Ekran |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|

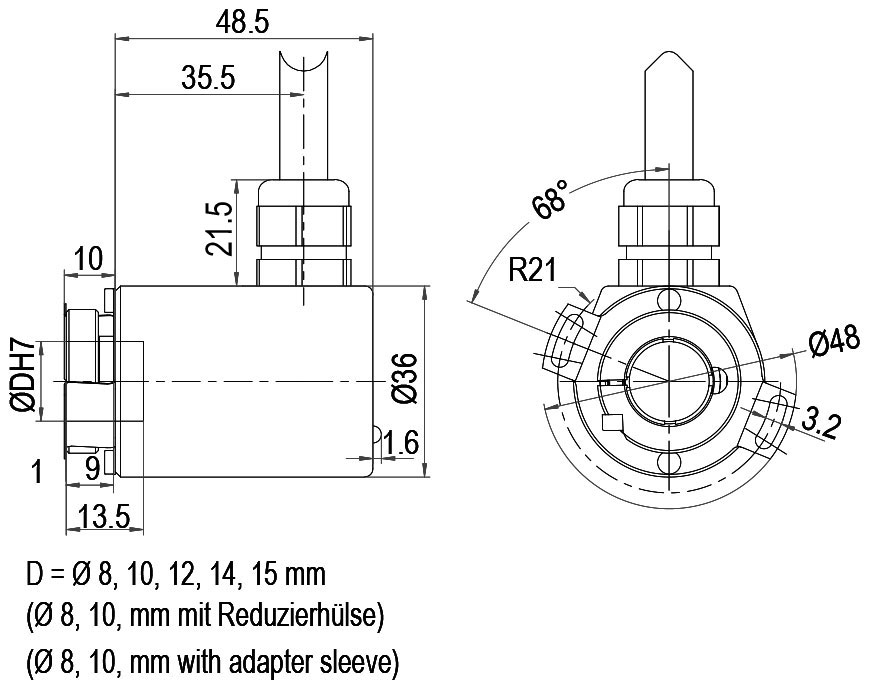

| L3 | radyal, Ekran enkoder gövdesine kabloyla bağlı |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Ekran | Ekran |
...to be directly installed in motors.
Download (742 KB)
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (767 KB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (3.78 MB)
Şaft adaptörü M6 WDGWA10M06
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M6 dişliler.
Şaft adaptörü M8 WDGWA10M08
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M8 dişliler.
Şaft adaptörü M10 WDGWA10M10
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M10 dişliler.
Şaft adaptörü M12 WDGWA10M12
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M12 dişliler.
STEP file: WDGWA10M12.stp
Şaft adaptörü M14 WDGWA10M14
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M14 dişliler.
Şaft adaptörü M16 WDGWA10M16
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M16 dişliler.
STEP file: WDGWA10M16.stp
Şaft adaptörü M20 WDGWA10M20
Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M20 dişliler.
WDGA 36E CAN SAE J1939 enkoder 120 Ohm yerleşik terminal direnciyle de tedarik edilebilir.
