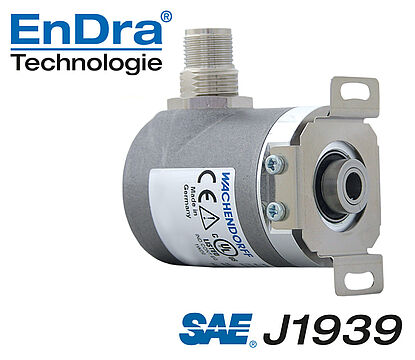

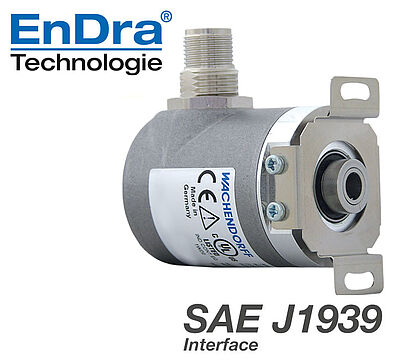

WDGA 36E CAN SAE J1939
Absolute Enkoder WDGA 36E
CAN SAE J1939,
Yarım Delikli, Gövde Çapı 36 mm
16/32-bit Single-/Multiturn;
Delik Çapı 6 mm, Ø 1/4"
Illustration similar
Öne çıkanlar
- EnDra®: Bakım gerektirmez, çevre dostu
- CAN SAE J1939 protokolü
- 32 bit işlemcili, geleceğe dönük teknoloji
- Bakım durumu göstergesi olarak 2 renkli LED
Ürün ayrıntıları
Flanş
Yarım Delikli
Gövde
Ø 36 mm
Paslanmaz çelik
Çözünürlük
Singleturn çözünürlük
65.536 adım/360° (16 bit)
Multiturn çözünürlükkadar 32 bit
Şaft
Ø 6 mm
Asgari girim derinliği: 8 mm
Azami girim derinliği: 17 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Asgari girim derinliği: 8 mm
Azami girim derinliği: 17 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 6,35 mm [Ø 1/4"] Order No: 2Z
Asgari girim derinliği: 8 mm
Azami girim derinliği: 17 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Asgari girim derinliği: 8 mm
Azami girim derinliği: 17 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Azami çalışma hızı
12000 dev/dak.
Çalışma gerilimi
4,75 VDC ila 32 VDC
Öz güç tüketimi: typ. 50 mA
Güç tüketimi: azami 0,5 W
Öz güç tüketimi: typ. 50 mA
Güç tüketimi: azami 0,5 W
İşlev ilkesi
manyetik
Çalışma sıcaklığı
-40 °C ila +85 °C
Yatak sıcaklığı
-40 °C ila +100 °C
Koruma sınıfı
Gövde: IP65, IP67; şaft girişi: IP65; kablo girişi L1: IP40
Not
LED sinyalizasyon
LED durum sinyalizasyon gösterimi
STEP Görüntüleyici / STEP dosyaları:
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|
| CB5 | eksenel, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı |
STEP Görüntüleyici / STEP dosyaları:
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|

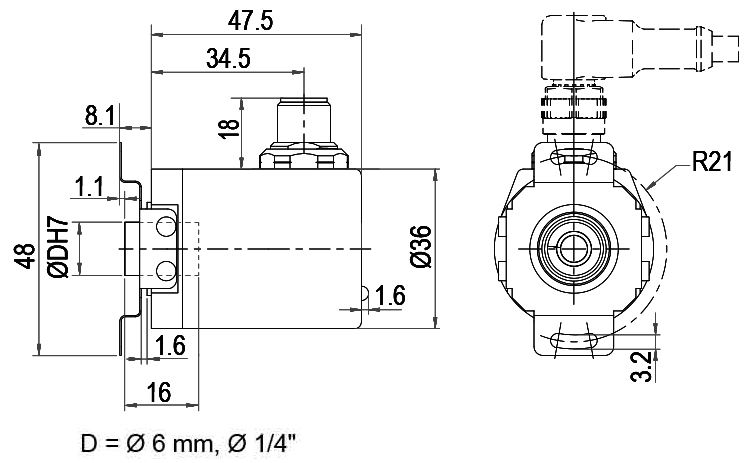

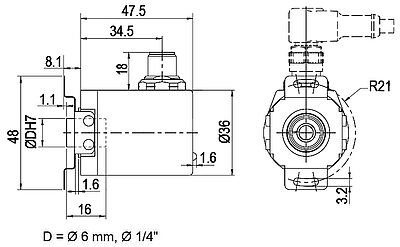

| CC5 | radyal, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı |
STEP Görüntüleyici / STEP dosyaları:
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|

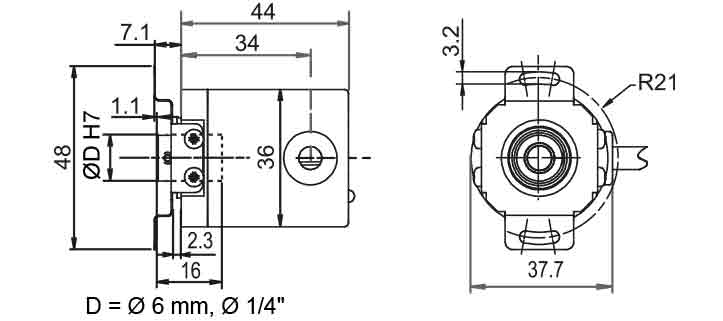

| L1 | radyal, Ekran enkoder gövdesine kabloyla bağlı (IP40) |
Bağlantı tahsisleri
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Ekran | Ekran |
STEP Görüntüleyici / STEP dosyaları:
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|

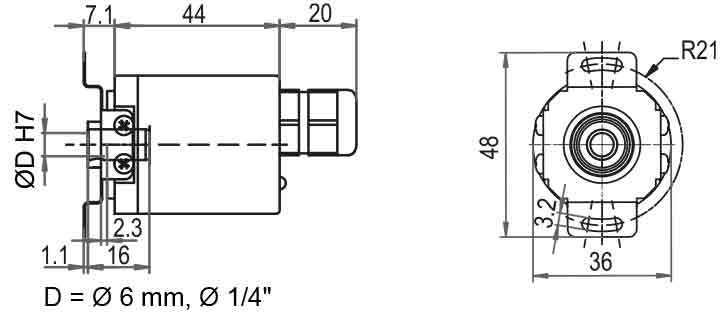

| L2 | eksenel, Ekran enkoder gövdesine kabloyla bağlı |
Bağlantı tahsisleri
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Ekran | Ekran |
STEP Görüntüleyici / STEP dosyaları:
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
| Tanımlama | |
|---|---|

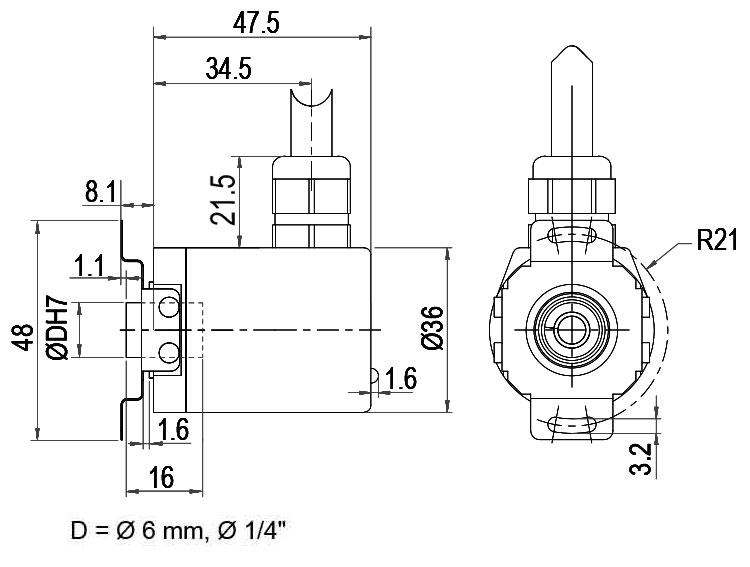

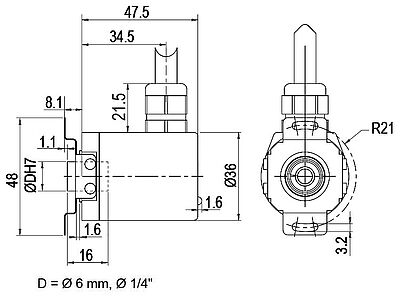

| L3 | radyal, Ekran enkoder gövdesine kabloyla bağlı |
Bağlantı tahsisleri
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Ekran | Ekran |
Motor feedback installation solutions with EnDra® Technology
...to be directly installed in motors.
Download (1.39 MB)
Handout Absolute encoders WDGA
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
Short-Catalogue Encoders and systems
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.30 MB)
Enkoder WDGA 36E CAN SAE J1939 özellikle hafif çalışır vericiyle de tedarik edilir. Bu durumda,
başlangıç torku ≤ 0,25 Ncm olarak ve şaft girişindeki koruma türü
IP50 olarak değişir.
WDGA 36E CAN SAE J1939 enkoder 120 Ohm yerleşik terminal direnciyle de tedarik edilebilir.
