WDGA 36J RS485

Manyetik Absolute Enkoder, RS485, WDGA 36J,
Koruma sınıfı: IP67 + IP69K
(Yüksek basınçlı buhar püskürtmeli temizlik)
En yüksek yatak yükleri; radyal 300 N, eksenel 300 N

Servo Flanş / Gövde Çapı 36 mm

16/32-bit Single-/Multiturn;
Mil Çapı 10 mm;
CRC sağlama

Veri föyüGeneral technical data absolute encoders RS485 (PDF 294 kB)
Drehgeber encoder WDGA36J RS485
Öne çıkanlar
  • EnDra®: Bakım gerektirmez, çevre dostu
  • Kompakt ve sağlam endüstriyel imalat
  • Arayüz: RS485
  • Sıfırlanabilir
  • Sayma yönü değiştirilebilir
  • Durum sinyalizasyonu için LED
  • EMC: EN 61000-6-2, EN 61000-6-3
Ürün ayrıntıları
Flanş
Servo flanş
Gövde
Ø 36 mm
Paslanmaz çelik
Çözünürlük
Singleturn çözünürlük

65.536 adım/360° (16 bit)

Multiturn çözünürlük

32 bit kadar

Şaft
Ø 10 mm
Şaft uzunluğu: L: 20 mm
Azami şaft yükü, radyal: 300 N
Azami şaft yükü, eksenel: 300 N
Azami çalışma hızı
6000 dev/dak.
Çalışma gerilimi
4,75 VDC ila 32 VDC
Öz güç tüketimi: typ. 50 mA
Güç tüketimi: azami 0,5 W
4,75 VDC ila 5,5 VDC
Öz güç tüketimi: typ. 80 mA
Güç tüketimi: azami 0,44 W
Çalışma sıcaklığı
-40 °C ila +85 °C
Yatak sıcaklığı
-40 °C ila +100 °C
Koruma sınıfı
Tam IP67+IP69K
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama

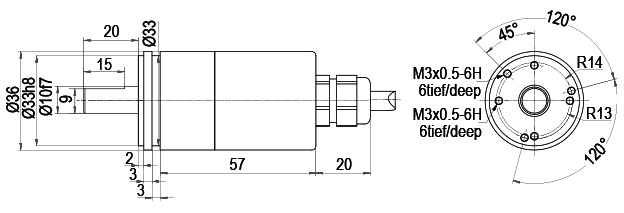

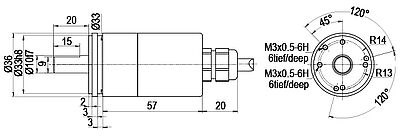

L2eksenel, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Ekrangövde
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama

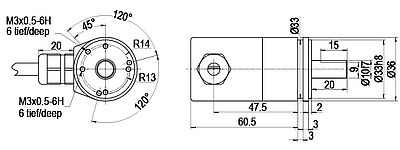

L3radyal, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Ekrangövde
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama

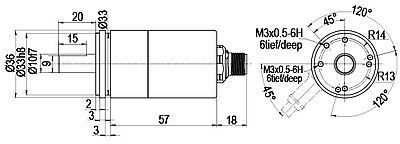

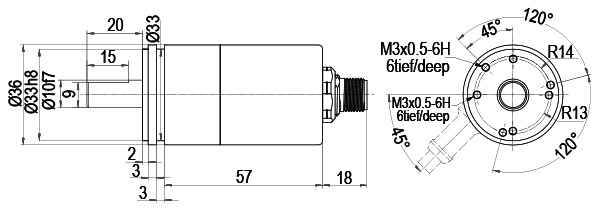

CB8eksenel, 8 kutuplu, Ekran enkoder gövdesine kabloyla bağlı

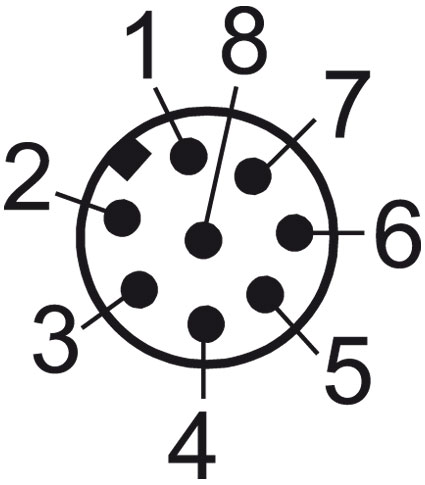

Bağlantı tahsisleri
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
EkranGövde
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
CC8radyal, 8 kutuplu, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
EkranGövde
