WDGA 58D RS485

Manyetik Absolute Enkoder, RS485, WDGA 58D,
Geçmeli Flanş / Gövde Çapı 58 mm

16/32-bit Single-/Multiturn;
Mil Çapı 12 mm;
CRC sağlama

Veri föyü General technical data absolute encoders RS485 (PDF 294 kB)
Drehgeber encoder WDGA58D heavy duty
Öne çıkanlar
  • EnDra®: Bakım gerektirmez, çevre dostu
  • Kompakt ve sağlam endüstriyel imalat
  • Arayüz: RS485
  • Sıfırlanabilir
  • Sayma yönü değiştirilebilir
  • Durum sinyalizasyonu için LED
  • EMC: EN 61000-6-2, EN 61000-6-3
Ürün ayrıntıları
Flanş
Geçmeli Flanş
Gövde
Ø 58 mm
Paslanmaz çelik
Çözünürlük
Singleturn çözünürlük

65.536 adım/360° (16 bit)

Multiturn çözünürlük

32 bit kadar

Şaft
Ø 12 mm
Şaft uzunluğu: L: 25 mm
Azami şaft yükü, radyal: 500 N
Azami şaft yükü, eksenel: 500 N
Azami çalışma hızı
8000 dev/dak.
Çalışma gerilimi
4,75 VDC ila 32 VDC
Öz güç tüketimi: typ. 50 mA
Güç tüketimi: azami 0,5 W
4,75 VDC ila 5,5 VDC
Öz güç tüketimi: typ. 80 mA
Güç tüketimi: azami 0,44 W
Çalışma sıcaklığı
-40 °C ila +85 °C
Yatak sıcaklığı
-40 °C ila +100 °C
Koruma sınıfı
Gövde: IP65, IP67; şaft girişi: IP65; kablo girişi K1: IP40
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

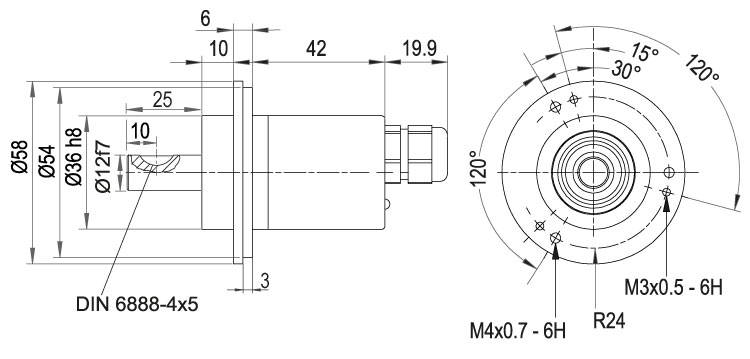

Tanımlama
L2 eksenel, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Ekrangövde
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

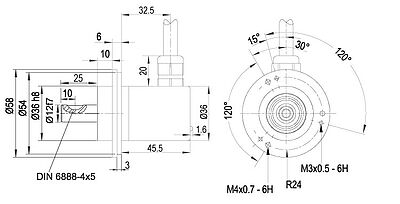

Tanımlama
L3 radyal, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Ekrangövde
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
K1 radyal, Ekran açık
Bağlantı tahsisleri
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Ekrangövde açık
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
CB8 eksenel, 8 kutuplu, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
EkranGövde
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
CC8 radyal, 8 kutuplu, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
EkranGövde
General technical Data  and safety instructions absolute encoders WDGA RS485
General technical Data and safety instructions absolute encoders WDGA RS485

Handout Absolute encoders WDGA
Handout Absolute encoders WDGA

  • Absolute encoders with flange Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 bit)
  • Ground-breaking technology 32 Bit processor
  • Very high shaft loading, IP67
  • EnDra® Multiturn technology: No gears, no battery
