WDGA 36A SSI

Manyetik Absolute Enkoder, SSI, WDGA 36A,
Servo Flanş / Gövde Çapı 36 mm

16/43-bit Single-/Multiturn;
Mil Çapı 6 mm, 1/4", 8 mm;
Kod: Binary veya gray

Veri föyüGeneral technical data absolute encoders SSI (PDF 607 kB)

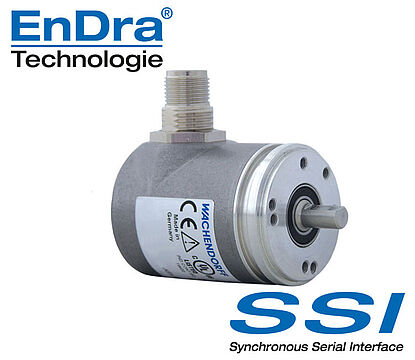

Drehgeber WDGA36ASSI
Öne çıkanlar
  • EnDra®: Bakım gerektirmez, çevre dostu
  • Kompakt ve sağlam endüstriyel imalat
  • Arayüz: SSI (senkron - seri arayüz)
  • Kod: Binary veya gray
  • Sıfırlanabilir
  • Sayma yönü değiştirilebilir
  • Durum sinyalizasyonu için LED
  • EMC: EN 61000-6-2, EN 61000-6-3
Ürün ayrıntıları
Flanş
Servo flanş
Gövde
Ø 36 mm
Paslanmaz çelik
Çözünürlük
Singleturn çözünürlük

65.536 adım kadar/360° (16 bit)

Multiturn çözünürlük

43 bit kadar

Şaft
Ø 6 mm
Şaft uzunluğu: L: 11,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 6,35 mm
Şaft uzunluğu: L: 11,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 8 mm
Şaft uzunluğu: L: 18 mm
Azami şaft yükü, radyal: 50 N
Azami şaft yükü, eksenel: 50 N
Azami çalışma hızı
12000 dev/dak.
Çalışma gerilimi
4,75 VDC ila 32 VDC
Öz güç tüketimi: typ. 50 mA
Güç tüketimi: azami 0,5 W
4,75 VDC ila 5,5 VDC
Öz güç tüketimi: typ. 80 mA
Güç tüketimi: azami 0,44 W
Çalışma sıcaklığı
-40 °C ila +85 °C
Yatak sıcaklığı
-40 °C ila +100 °C
Koruma sınıfı
Gövde: IP65, IP67; şaft girişi: IP65; kablo girişi K1: IP40, K6: IP20
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
L2eksenel, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Ekrangövde
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
L3radyal, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Ekrangövde
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
K1radyal, Ekran açık
Bağlantı tahsisleri
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Ekrangövde açık
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
K6eksenel, Ekran açık
Bağlantı tahsisleri
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Ekrangövde açık
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
CB8eksenel, 8 kutuplu, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
GND1
(+) Vcc2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
EkranGövde
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
CC8radyal, 8 kutuplu, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
GND1
(+) Vcc2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
EkranGövde
