WDGA 36E SSI

Manyetik Absolute Encoder, SSI WDGA 36E,
Yarım Delikli; Gövde Çapı 36 mm

16/43-bit Single-/Multiturn;
Delik Çapı 12 mm / 14 mm / 15 mm;
Redüksiyon rakoru üzerinde Ø 8 mm / 10 mm
Kod: Binary veya gray

Veri föyüGeneral technical data absolute encoders SSI (PDF 281 kB)
Drehgeber WDGA36ESSI-K15
Öne çıkanlar
  • EnDra-Multiturntechnologie: wartungsfrei und umweltschonend
  • Kompakte und robuste Industrieausführung
  • Schnittstelle: SSI (synchron-seriell Interface)
  • Code: Binär oder Gray
  • Nullsetzbar
  • Zählrichtung wechselbar
  • LED für Statussignalisierung
  • EMC: EN 61000-6-2, EN 61000-6-3
Ürün ayrıntıları
Flanş
Yarım Delikli
Gövde
Ø 36 mm
Paslanmaz çelik
Çözünürlük
Singleturn çözünürlük

65.536 adım kadar/360° (16 bit)

Multiturn çözünürlük

43 bit kadar

Şaft
Ø 8 mm
Not: Redüksiyon rakoru üzerinde
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 10 mm
Not: Redüksiyon rakoru üzerinde
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 12 mm
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 14 mm
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 15 mm
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Azami çalışma hızı
6000 dev/dak.
Çalışma gerilimi
4,75 VDC ila 32 VDC
Öz güç tüketimi: typ. 50 mA
Güç tüketimi: azami 0,5 W
4,75 VDC ila 5,5 VDC
Öz güç tüketimi: typ. 80 mA
Güç tüketimi: azami 0,44 W
Çalışma sıcaklığı
-40 °C ila +85 °C
Yatak sıcaklığı
-40 °C ila +100 °C
Koruma sınıfı
Gövde: IP65, IP67; şaft girişi: IP65; kablo girişi K1: IP40, K6: IP20
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
L2eksenel, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Ekrangövde
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
L3radyal, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Ekrangövde
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
K1radyal, Ekran açık
Bağlantı tahsisleri
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Ekrangövde açık
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama

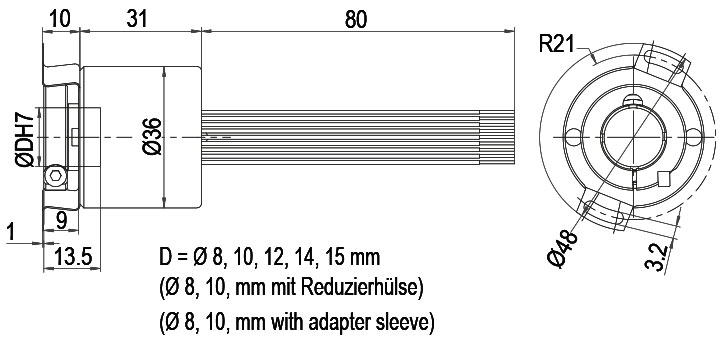

K6eksenel, Ekran açık
Bağlantı tahsisleri
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Ekrangövde açık
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
CB8eksenel, 8 kutuplu, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
GND1
(+) Vcc2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
EkranGövde
STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
CC8radyal, 8 kutuplu, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
GND1
(+) Vcc2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
EkranGövde
