WDGA 58E SSI

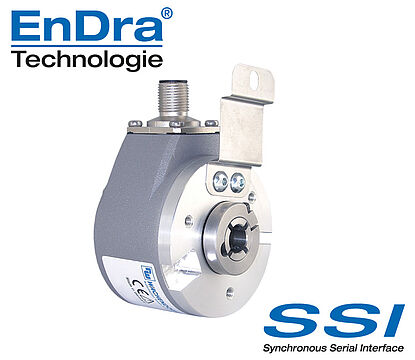

Manyetik Absolute Encoder, SSI WDGA 58E,
Yarım Delikli; Gövde Çapı 58 mm

16/43-bit Single-/Multiturn;
Delik Çapı 12 mm / 14 mm;
Redüksiyon rakoru üzerinde 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm;
Kod: Binary veya gray

Veri föyüGeneral technical data absolute encoders SSI (PDF 638 kB)
Drehgeber WDGA58ESSI
Öne çıkanlar
  • EnDra-Multiturntechnologie: wartungsfrei und umweltschonend
  • Kompakte und robuste Industrieausführung
  • Schnittstelle: SSI (synchron-seriell Interface)
  • Code: Binär oder Gray
  • Nullsetzbar
  • Zählrichtung wechselbar
  • EMC: EN 61000-6-2, EN 61000-6-3
Ürün ayrıntıları
Flanş
Yarım Delikli
Gövde
Ø 58 mm
Alüminyum pres döküm, toz kaplamalı; Entegre manyetik koruma
Çözünürlük
Singleturn çözünürlük

65.536 adım kadar/360° (16 bit)

Multiturn çözünürlük

43 bit kadar

Şaft
Ø 6 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 6,35 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 7 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 8 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 9,525 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 10 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 12 mm
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 14 mm
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Azami çalışma hızı
6000 dev/dak.
Çalışma gerilimi
10 VDC ila 32 VDC
Öz güç tüketimi: typ. 50 mA
Güç tüketimi: azami 0,5 W
4,75 VDC ila 5,5 VDC
Öz güç tüketimi: typ. 80 mA
Güç tüketimi: azami 0,44 W
Çalışma sıcaklığı
-40 °C ila +85 °C
Yatak sıcaklığı
-40 °C ila +100 °C
Koruma sınıfı
Gövde: IP65, IP67; şaft girişi: IP65; kablo girişi K1: IP40, K6: IP20
STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama

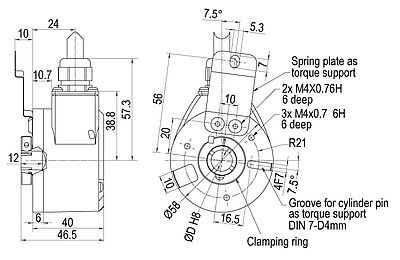

L3radyal, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Ekrangövde
STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama

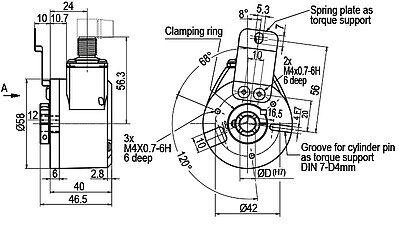

CC8radyal, 8 kutuplu, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
GND1
(+) Vcc2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
EkranGövde
STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama

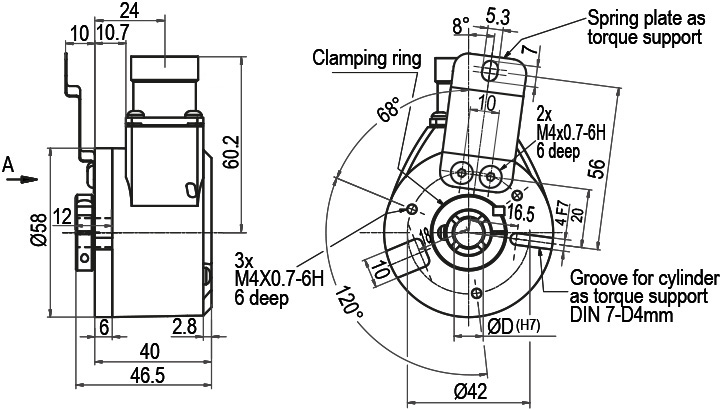

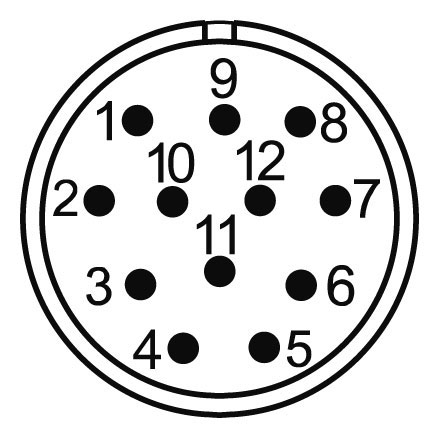

C5radyal, 12 kutuplu, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
GND12
(+) Vcc11
SSI CLK+2
SSI CLK-1
SSI DATA+3
SSI DATA-4
PRESET9
DIR8
EkranGövde
WDG053XIOM

Singleturn ya da Multiturn absolute enkoder WDGA SSI için SSI gösterge

4 ön ayar ve çıkışlar

KI867SSI Drehgeber Kabeldose
KI-8-67-SSI

Kablo kutusu KI-8-67-SSI:
Absolute enkoder WDGA SSI'ye uygun
CB8 ve CC8 fiş çıkışlı, 8 kutuplu, IP67 fiş çıkışlı

Ekranlı kabloyla, hazır yapılmış
konektör (kadın) düz, ekran üzerinde

KIA867SSI Drehgeber Kabeldose
KIA-8-67-SSI

Kablo kutusu KIA-8-67-SSI:
Absolute enkoder WDGA SSI'ye uygun
CB8 ve CC8 fiş çıkışlı, 8 kutuplu, IP67 fiş çıkışlı

Ekranlı kabloyla, hazır yapılmış
konektör (kadın) açılı, ekran üzerinde

KD1267SSI Drehgeber Kabeldose
KD-12-67-SSI

konektör (kadın) KD-12-67-SSI:
Absolute enkoder WDGA SSI'ye uygun
C5 fiş çıkışlı, 12 kutuplu, IP67 fiş çıkışlı

Konektör (kadın) veya
kabloyla, hazır yapılmış, konektör (kadın) düz

KDA1267SSI Drehgeber Kabeldose
KDA-12-67-SSI

Kablo kutusu KDA-12-67-SSI:
Absolute enkoder WDGA SSI'ye uygun
C5 fiş çıkışlı, 12 kutuplu, IP67 fiş çıkışlı

Konektör (kadın) açılı veya
kabloyla, hazır yapılmış, konektör (kadın) açılı.
Konektör (kadın) arzu edildiği gibi monte edilebilir.

WDGDS10001
WDGDS10001

Tork desteği WDGDS10001

Bütün içi veya ucu boş şaft döner enkoder türleri için.
Bütün içi veya ucu boş şaft döner enkoderlerine (WDGA 36E hariç) yeterli miktarda yerleştirilmiştir.

WDGDS10003
WDGDS10003

Tork desteği WDGDS10003

Bütün içi veya ucu boş şaft döner enkoder türleri için.
(WDGA 36E hariç)

WDGDS10004
WDGDS10004

Tork desteği WDGDS10004

Bütün içi veya ucu boş şaft döner enkoder türleri için. (WDGA 36E hariç)

WDGDS10007
WDGDS10007

Tork desteği WDGDS10007

Bütün içi veya ucu boş şaft döner enkoder türleri için.
(WDGA 36E hariç)

WDGDS10008
WDGDS10008

Tork desteği WDGDS10008

Bütün içi veya ucu boş şaft döner enkoder türleri için.
(WDGA 36E hariç)

WDGDS10009
WDGDS10009

Tork desteği WDGDS10009

Bütün içi veya ucu boş şaft döner enkoder türleri için.
(WDGA 36E hariç)

WDGDS10012
WDGDS10012

Tork desteği WDGDS10012

Bütün içi veya ucu boş şaft döner enkoder türleri için.
(WDGA 36E hariç)

WDGDS10019
WDGDS10019

Tork desteği WDGDS10019

WDGI 58H içi boş şaft döner enkoderi, WDGI 58E ve WDGA 58E ucu boş şaft döner enkoderleri için.

Drehmomentstütze WDGDS10020 Torque support
WDGDS10020

Tork desteği WDGDS10020

Bütün içi veya ucu boş şaft döner enkoder türleri için.
(WDGA 36E hariç)

WDGDS10005 Drehgeber Kunststoffmitnehmer
WDGDS10005

Sentetik çekme kolu WDGDS10005

Artımlı döner enkoder WDGI 58H, WDGI 58E
ve mutlak döner enkoder WDGA 58E'ye uygun.
(CANopen, CANopen LIFT, CAN SAE J199, SSI, RS485).

WDGWA10M06 Drehgeber encoder Wellenadapter shaft adapter
WDGWA10M06

Şaft adaptörü M6 WDGWA10M06

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M6 dişliler.

WDGWA10M08 Drehgeber Wellenadapter
WDGWA10M08

Şaft adaptörü M8 WDGWA10M08

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M8 dişliler.

WDGWA10M10 Drehgeber Wellenadapter
WDGWA10M10

Şaft adaptörü M10 WDGWA10M10

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M10 dişliler.

WDGWA10M12 Drehgeber Wellenadapter
WDGWA10M12

Şaft adaptörü M12 WDGWA10M12

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M12 dişliler.

WDGWA10M14 Drehgeber Wellenadapter
WDGWA10M14

Şaft adaptörü M14 WDGWA10M14

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M14 dişliler.

WDGWA10M16 Drehgeber Wellenadapter
WDGWA10M16

Şaft adaptörü M16 WDGWA10M16

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M16 dişliler.

WDGWA10M20 Drehgeber Wellenadapter
WDGWA10M20

Şaft adaptörü M20 WDGWA10M20

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M20 dişliler.

WDGHA12XX Reduzierhuelse Drehgeber
WDGHA12

Ø 12 mm çaplı içi boş şaft için redüksiyon rakorları

WDGI 58H içi boş şaft döner enkoderi,
WDGI 58E ve WDGA 58E ucu boş şaft döner enkoderleri için.
