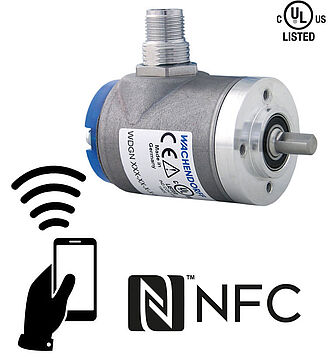

Smartphone (NFC) ile yapılandırılabilen Enkoder WDGN 36K,
artımlı, manyetik,
Yuvarlak Flanş / Gövde Çapı 36 mm
Mil Çapı: 6 mm,
Çözünürlük: NFC ile yapılandırılabilen 16384 PPR'ye kadar,
NFC ile yapılandırılabilen çıkış devresi: HTL / TTL, / RS 422 uyumlu
- Yüksek kaliteli elektronikler sayesinde 16384'e kadar herhangi bir sayıda darbe NFC üzerinden yapılandırılabilir
- NFC ile yapılandırılabilir HTL/TTL
- Koruma sınıfı IP67, şaft girişinde IP65
- 1 MHz'e kadar yüksek çıkış frekansı
- 4,75 VDC ila 32 VDC'de ters polarite koruması ve kısa devre koruması
Şaft uzunluğu: L: 11,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Öz güç tüketimi: typ. 80 mA
Nullimpuls setzen:
Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND
Configurable via NFC:
BASIC: (BAS)
Kanallar:
ABN ve ters çevrimli sinyaller
HTL / TTL
serbestçe seçilebilir
Pulses / revolution:
1 PPR to 16384 PPR freely selectable
Advanced (ADV):
Kanallar:
4 kanal yapılandırılabilir + ters çevrilmiş sinyaller (ABN mümkün)
HTL / TTL:
serbestçe seçilebilir
Pulses / revolution:
1 PPR to 16384 PPR freely selectable
Number of pulses for each channel:
individually selectable
Sıfır darbe ayarla:
Evet
Pulse width and position:
Width and position adjustable
Çevre verileri
Noise immunity:
ESD (DIN EN 61000-4-2):
8 kV
EMC:
(DIN EN 61000-4-3):
10 V/m
Burst (DIN EN 61000-4-4):
2 kV
High frequency fields
(DIN EN 61000-4-6):
10 V
Surge (DIN EN 61000-4-5):
2 kV
Radio interference:
DIN EN 55011 uyarınca
NFC:
EMC:
ETSI EN 301 489 uyarınca
RED:
ETSI EN 300 330 uyarınca
Electrical safety:
DIN EN 61010-1, UL 61010-1, CSA C22.0 No. 61010-1-12 uyarınca
Titreşim:
(DIN EN 60068-2-6)
300 m/s2 (10 Hz up to 2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Tasarım:
DIN VDE 0160 uyarınca
Customs information
Customs tariff number:
90318020
Country of origin:
Germany
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
Tanımlama | ABN ters çevirim mümkün | |
---|---|---|

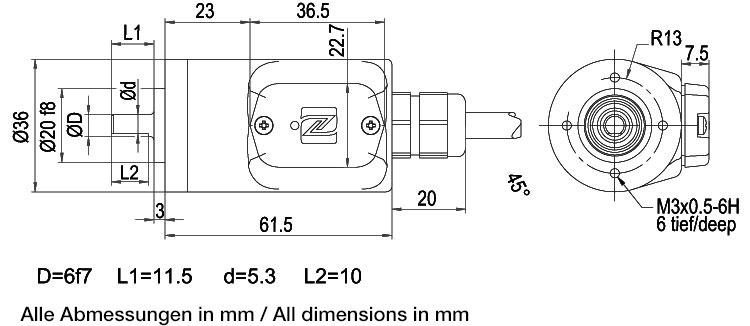

L2 | eksenel, Ekran enkoder gövdesine kabloyla bağlı | ● |
L2 | |
Devre | BAS |
GND | WH |
(+) Vcc | BN |
A | GN |
B | YE |
N | GY |
A ters çev. | RD |
B ters çev. | BK |
N ters çev. | VT |
Ekran | Tel |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
Tanımlama | ABN ters çevirim mümkün | |
---|---|---|
L2 | eksenel, Ekran enkoder gövdesine kabloyla bağlı | ● |
L2 | |
Devre | ADV |
GND | WH |
(+) Vcc | BN |
CH1 | GN |
CH2 | YE |
CH3 | GY |
CH4 | GYPK |
SET | PK |
CH1 ters çev. | RD |
CH2 ters çev. | BK |
CH3 ters çev. | VT |
CH4 ters çev. | RDBU |
Ekran | Tel |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
Tanımlama | ABN ters çevirim mümkün | |
---|---|---|

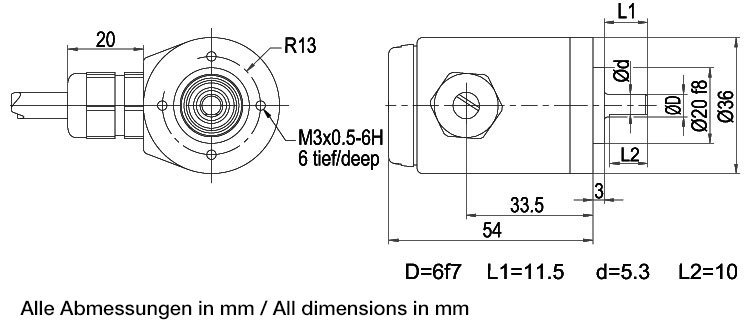

L3 | radyal, Ekran enkoder gövdesine kabloyla bağlı | ● |
L3 | |
Devre | BAS |
GND | WH |
(+) Vcc | BN |
A | GN |
B | YE |
N | GY |
A ters çev. | RD |
B ters çev. | BK |
N ters çev. | VT |
Ekran | Tel |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
Tanımlama | ABN ters çevirim mümkün | |
---|---|---|
L3 | radyal, Ekran enkoder gövdesine kabloyla bağlı | ● |
L3 | |
Devre | ADV |
GND | WH |
(+) Vcc | BN |
CH1 | GN |
CH2 | YE |
CH3 | GY |
CH4 | GYPK |
SET | PK |
CH1 ters çev. | RD |
CH2 ters çev. | BK |
CH3 ters çev. | VT |
CH4 ters çev. | RDBU |
Ekran | Tel |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
Tanımlama | ABN ters çevirim mümkün | |
---|---|---|
K1 | radyal, Ekran açık (IP40) | ● |
K1 | |
Devre | BAS |
GND | WH |
(+) Vcc | BN |
A | GN |
B | YE |
N | GY |
A ters çev. | RD |
B ters çev. | BK |
N ters çev. | VT |
Ekran | Tel |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
Tanımlama | ABN ters çevirim mümkün | |
---|---|---|
K1 | radyal, Ekran açık (IP40) | ● |
K1 | |
Devre | ADV |
GND | WH |
(+) Vcc | BN |
CH1 | GN |
CH2 | YE |
CH3 | GY |
CH4 | GYPK |
SET | PK |
CH1 ters çev. | RD |
CH2 ters çev. | BK |
CH3 ters çev. | VT |
CH4 ters çev. | RDBU |
Ekran | Tel |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
Tanımlama | ABN ters çevirim mümkün | |
---|---|---|

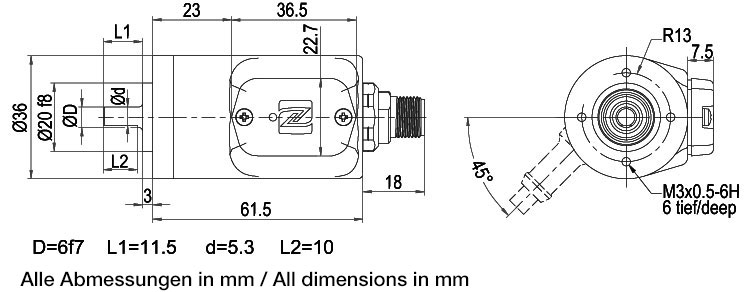

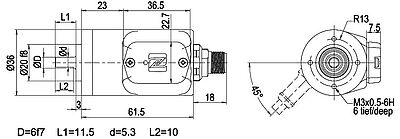

SB8 | eksenel, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
Tanımlama | ABN ters çevirim mümkün | |
---|---|---|
SB12 | eksenel, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
Tanımlama | ABN ters çevirim mümkün | |
---|---|---|

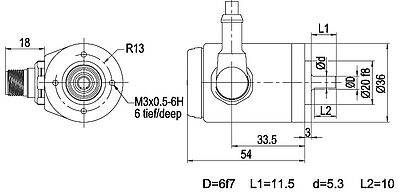

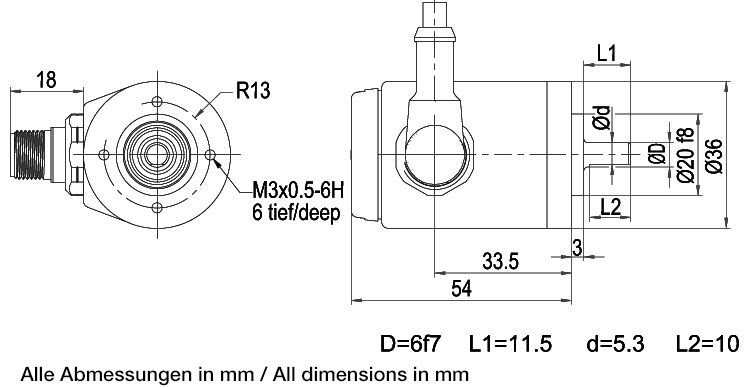

SC8 | radyal, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
Tanımlama | ABN ters çevirim mümkün | |
---|---|---|
SC12 | radyal, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
yapılandırılabilir 1-16384 PPR
