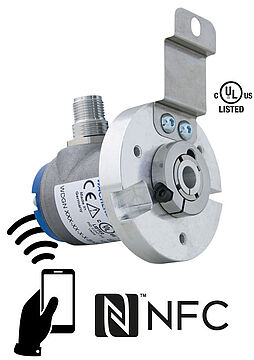

Smartphone (NFC) ile yapılandırılabilen Wachendorff Enkoder WDGN 58E

WDGN 58E

Smartphone (NFC) ile yapılandırılabilen Enkoder WDGN 58E,
artımlı, manyetik,
Yarım Delikli; Gövde Çapı 58 mm

Delik Çapı 12 mm / 14 mm / 15 mm;
Redüksiyon rakoru üzerinde Ø 6, 8, 10 mm;
Çözünürlük: NFC ile yapılandırılabilen 16384 PPR'ye kadar,
NFC ile yapılandırılabilen çıkış devresi: HTL / TTL, / RS 422 uyumlu

Veri föyü General technical Data and safety instructions incremental encoders WDGN (PDF 791 kB)

Ürün verileri

Öne çıkanlar

Yüksek kaliteli elektronikler sayesinde 16384'e kadar herhangi bir sayıda darbe NFC üzerinden yapılandırılabilir
NFC ile yapılandırılabilir HTL/TTL
Koruma sınıfı IP67, şaft girişinde IP65
1 MHz'e kadar yüksek çıkış frekansı
4,75 VDC ila 32 VDC'de ters polarite koruması ve kısa devre koruması

Ürün ayrıntıları

Flanş

Yarım Delikli

Çözünürlük (PPR)

1 PPR -16384 PPR

Gövde

Ø 58 mm

Paslanmaz çelik, NFC cover: Thermoplastic polyamide

Şaft

Ø 6 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Ø 8 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Ø 10 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Ø 12 mm
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Ø 14 mm
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Ø 15 mm
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Azami çalışma hızı

6000 dev/dak.

Çıkış devresi

HTL

HTL, ters çev.

TTL

TTL, RS422 uyumlu, ters çev.

Çıkış frekansı

HTL ila 16384 PPR, azami 600 kHz

TTL ila 16384 PPR, azami 1 MHz

Çalışma gerilimi

4,75 VDC ila 32 VDC
Öz güç tüketimi: typ. 80 mA

Nullimpuls setzen:

Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND

Configurable via NFC:

BASIC: (BAS)

Kanallar:

ABN ve ters çevrimli sinyaller

HTL / TTL

serbestçe seçilebilir

Pulses / revolution:

1 PPR to 16384 PPR freely selectable

Advanced (ADV):

Kanallar:

4 kanal yapılandırılabilir + ters çevrilmiş sinyaller (ABN mümkün)

HTL / TTL:

serbestçe seçilebilir

Pulses / revolution:

1 PPR to 16384 PPR freely selectable

Number of pulses for each channel:

individually selectable

Sıfır darbe ayarla:

Evet

Pulse width and position:

Width and position adjustable

Çevre verileri

Noise immunity:

ESD (DIN EN 61000-4-2):

8 kV

EMC:
(DIN EN 61000-4-3):

10 V/m

Burst (DIN EN 61000-4-4):

2 kV

High frequency fields
(DIN EN 61000-4-6):

10 V

Surge (DIN EN 61000-4-5):

2 kV

Radio interference:

DIN EN 55011 uyarınca

NFC:

EMC:

ETSI EN 301 489 uyarınca

RED:

ETSI EN 300 330 uyarınca

Electrical safety:

DIN EN 61010-1, UL 61010-1, CSA C22.0 No. 61010-1-12 uyarınca

Titreşim:
(DIN EN 60068-2-6)

300 m/s² (10 Hz up to 2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s² (6 ms)

Tasarım:

DIN VDE 0160 uyarınca

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

Çalışma sıcaklığı

Fiş çıkışı: -40 °C ila +85 °C, kablo çıkışı: -20 °C ila +80 °C

Koruma sınıfı

Gövde: IP65, IP67; şaft girişi: IP65

Çizimler + STEP dosyaları

Kablo bağlantısı L3 radyal, 2 m kablolu (BAS)

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
L3	radyal, Ekran enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	L3
Devre	BAS
GND	WH
(+) Vcc	BN
A	GN
B	YE
N	GY
A ters çev.	RD
B ters çev.	BK
N ters çev.	VT
Ekran	Tel

Kablo bağlantısı L3 radyal, 2 m kablolu (ADV)

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
L3	radyal, Ekran enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	L3
Devre	ADV
GND	WH
(+) Vcc	BN
CH1	GN
CH2	YE
CH3	GY
CH4	GYPK
SET	PK
CH1 ters çev.	RD
CH2 ters çev.	BK
CH3 ters çev.	VT
CH4 ters çev.	RDBU
Ekran	Tel

Sensör fişi (M12x1), SC, radyal, 8 kutuplu (BAS)

Sensör fişi (M12x1), SC, radyal, 8 veya 12 kutuplu

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
SC8	radyal, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	SC8
	8 kutuplu
Konektör çizimi
Devre	BAS
GND	1
(+) Vcc	2
A	3
B	4
N	5
A ters çev.	6
B ters çev.	7
N ters çev.	8

Sensör fişi (M12x1), SC, radyal, 12 kutuplu (ADV)

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
SC12	radyal, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	SC12
	12 kutuplu
Konektör çizimi
Devre	ADV
GND	3
(+) Vcc	1
CH1	4
CH2	6
CH3	8
CH4	11
SET	5
CH1 ters çev.	9
CH2 ters çev.	7
CH3 ters çev.	10
CH4 ters çev.	12
bağlı değil	2

Çıkış devreleri

yapılandırılabilir 1-16384 PPR

BAS: 4,75 - 32 VDC, yapılandırılabilir HTL, TTL (A,B,N+ters çevrimli sinyaller), erken uyarı çıkışsız

Çalışma gerilimi VDC

4,75 - 32 VDC

Çalışma akımı

typ. 80 mA

Sinyal biçimi

dik açılı

Çıkış devresi

yapılandırılabilir HTL, TTL (A,B,N+ters çevrimli sinyaller)

Kanallar

AB, ABN, ve ters çevrimli sinyaller

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

HTL: H > UB - 2,5 VDC; TTL: H > 2,5 VDC

Düzey L<

L < 2,5 VDC

Çıkış frekansı

HTL: azami 600 kHZ; TTL: azami 1 MHz

Çıkış koruması

hayır

Erken uyarı çıkışı

hayır

ADV: 4,75 - 32 VDC, yapılandırılabilir HTL, TTL; 4 kanal + ters çevrilmiş, erken uyarı çıkışsız

Çalışma gerilimi VDC

4,75 - 32 VDC

Çalışma akımı

typ. 80 mA

Sinyal biçimi

dik açılı

Çıkış devresi

yapılandırılabilir HTL, TTL; 4 kanal + ters çevrilmiş

Kanallar

CH1, CH2, CH3, CH4, ve ters çevrimli sinyaller, (ABN mümkün)

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

HTL: H > UB - 2,5 VDC; TTL: H > 2,5 VDC

Düzey L<

L < 2,5 VDC

Çıkış frekansı

HTL: azami 600 kHZ; TTL: azami 1 MHz

Çıkış koruması

hayır

Erken uyarı çıkışı

hayır

Seçenekler

XXX = desimetre: Kablo uzunluğu

Enkoder WDGN 58E 2 metreden fazla kabloyla da mevcuttur. Azami kablo boyu çalışma gerilimine ve frekansa bağlıdır; bkz. 'Genel teknik veriler'
Sipariş sırasında, lütfen sipariş numarasını boyu desimetre olarak belirten 3 basamaklı bir sayıyla tamamlayın.
Örnek: 5 m kablo uzunluğu = 050
