Wachendorff Automation Enkoder, artımlı, manyetik, WDGP 58E, Yarım Delikli / Gövde Çapı 58 mm

WDGP 58E

Enkoder, artımlı,
Çözünürlük: 16384 PPR'ya kadar,
Yarım Delikli; Gövde Çapı 58 mm

Delik Çapı 12 mm / 14 mm / 15 mm,
Redüksiyon rakoru üzerinde Ø 6, 6.35 (1/4''), 7, 8, 9.525 mm (3/8''), 10 mm,
Çıkış Devresi HTL / TTL, / RS 422 Uyumlu,
Seçilebilir: Sıfır darbesini ayarlayın,
10-32 VDC'de TTL/RS422 çıkışı mümkündür,
İşlev ilkesi: manyetik.

Veri föyü General technical Data WDGP (PDF 766 kB)

Endhohlwellen-Drehgeber encoder (hollow bore blind) WDGP 58E

Illustration similar

Ürün verileri

Öne çıkanlar

Yüksek kaliteli elektronikler sayesinde 16384'e kadar herhangi bir sayıda darbe
Koruma sınıfı IP67, şaft girişinde IP65
1 MHz'e kadar yüksek çıkış frekansı
4,75 VDC ila 32 VDC'de ters polarite koruması ve kısa devre koruması

Ürün ayrıntıları

Flanş

Yarım Delikli

Çözünürlük (PPR)

1 PPR -16384 PPR

Gövde

Ø 58 mm

Paslanmaz çelik

Şaft

Ø 6 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Ø 6,35 mm [Ø 1/4"] Order No: 2Z
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Ø 7 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Ø 8 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Ø 9,525 mm [Ø 3/8"] Order No: 4Z
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Ø 10 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Ø 12 mm
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Ø 14 mm
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Ø 15 mm
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Azami çalışma hızı

6000 dev/dak.

İşlev ilkesi

manyetik

Çıkış devresi

HTL

HTL, ters çev.

TTL

TTL, RS422 uyumlu, ters çev.

Çıkış frekansı

HTL ila 16384 PPR, azami 600 kHz

TTL ila 16384 PPR, azami 1 MHz

Çalışma gerilimi

4,75 VDC ila 32 VDC
Öz güç tüketimi: typ. 80 mA

Sıfır darbe ayarla:

Ayarlama: SET = +UB 2 san. için
Etkinsizleştirilmiş: SET = GND

Çevre verileri

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

EMC uyarınca:

DIN EN 61000-6-2
DIN EN 61000-6-3

Titreşim:
(DIN EN 60068-2-6)

50 m/s² (10 Hz - 2000 Hz)

Darbe:
(DIN EN 60068-2-27)

1000 m/s² (6 ms)

Electrial Safety:

DIN EN 61010-1 (VDE 0411-1) / IEC 61010-1 / UL 61010-1 / CSA C22.0 No 61010-1-12

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

Çalışma sıcaklığı

Fiş çıkışı: -40 °C ila +85 °C, kablo çıkışı: -20 °C ila +80 °C

Koruma sınıfı

Gövde: IP65, IP67; şaft girişi: IP65

Çizimler + STEP dosyaları

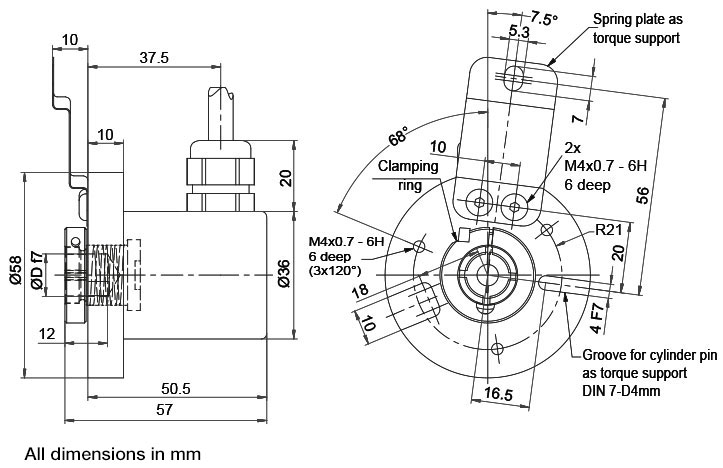

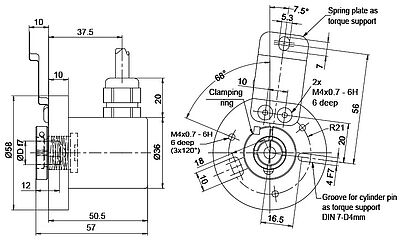

Kablo bağlantısı L3 radyal, 2 m kablolu

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
L3	radyal, Ekran enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	L3	L3
Devre	M13, M14	N13, N14
GND	WH	WH
(+) Vcc	BN	BN
A	GN	GN
B	YE	YE
N	GY	GY
SET	PK	PK
A ters çev.	RD	-
B ters çev.	BK	-
N ters çev.	VT	-
Ekran	Tel	Tel

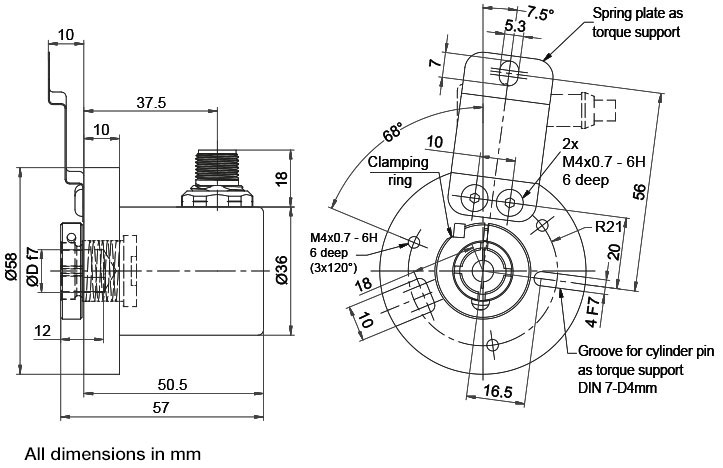

Sensör fişi (M12x1), SC, radyal, 12-kutuplu

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
SC12	radyal, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	SC12
	12 kutuplu
Konektör çizimi
Devre	M13, M14
GND	3
(+) Vcc	1
A	4
B	6
N	8
SET	5
A ters çev.	9
B ters çev.	7
N ters çev.	10
bağlı değil	2, 11, 12
Ekran	-

Çıkış devreleri

1-16384 PPR

M13: 4,75 - 32 VDC, HTL, ters çev. set zero pulse,

Çalışma gerilimi VDC

4,75 - 32 VDC

Çalışma akımı

typ. 80 mA

Sinyal biçimi

dik açılı

Çıkış devresi

HTL, ters çev. set zero pulse

Kanallar

ABN, ve ters çevrimli sinyaller

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

H > (+)Vcc -2,5 VDC

Düzey L<

L < 0,5 VDC

Çıkış frekansı

azami 600 kHz

Çıkış koruması

ters polarite ve kısa devre koruması

Erken uyarı çıkışı

hayır

M14: 4,75 - 32 VDC, TTL, RS422 uyumlu, ters çev. set zero pulse,

Çalışma gerilimi VDC

4,75 - 32 VDC

Çalışma akımı

typ. 80 mA

Sinyal biçimi

dik açılı

Çıkış devresi

TTL, RS422 uyumlu, ters çev. set zero pulse

Kanallar

ABN, ve ters çevrimli sinyaller

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

H > 2,5 VDC

Düzey L<

L < 0,5 VDC

Çıkış frekansı

azami 1 MHz

Çıkış koruması

ters polarite ve kısa devre koruması

Erken uyarı çıkışı

hayır

N13: 4,75 - 32 VDC, HTL set zero pulse,

Çalışma gerilimi VDC

4,75 - 32 VDC

Çalışma akımı

typ. 80 mA

Sinyal biçimi

dik açılı

Çıkış devresi

HTL set zero pulse

Kanallar

ABN, ve ters çevrimli sinyaller

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

H > (+)Vcc -2,5 VDC

Düzey L<

L < 0,5 VDC

Çıkış frekansı

azami 600 kHz

Çıkış koruması

ters polarite ve kısa devre koruması

Erken uyarı çıkışı

hayır

N14: 4,75 - 32 VDC, TTL set zero pulse,

Çalışma gerilimi VDC

4,75 - 32 VDC

Çalışma akımı

typ. 80 mA

Sinyal biçimi

dik açılı

Çıkış devresi

TTL set zero pulse

Kanallar

ABN, ve ters çevrimli sinyaller

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

H > 2,5 VDC

Düzey L<

L < 0,5 VDC

Çıkış frekansı

azami 1 MHz

Çıkış koruması

ters polarite ve kısa devre koruması

Erken uyarı çıkışı

hayır

Seçenekler

XXX = desimetre: Kablo uzunluğu

Enkoder WDGP 58E 2 metreden fazla kabloyla da mevcuttur. Azami kablo boyu çalışma gerilimine ve frekansa bağlıdır; bkz. 'Genel teknik veriler'
Sipariş sırasında, lütfen sipariş numarasını boyu desimetre olarak belirten 3 basamaklı bir sayıyla tamamlayın.
Örnek: 5 m kablo uzunluğu = 050

İndirme

Genel teknik veriler

Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber

General technical Data and safety instructions incremental encoders WDGP

Download (766 KB)

Bilgiler (Flyer / Handouts)

Incremental Encoder WDGP

36 mm diameter and up to 16.384 ppr

Download (1.28 MB)

Delivery times and service

of Wachendorff Automation GmbH & Co. KG

Download (543 KB)

Montaj talimatları

Montageanleitung Assembly instructions WDGP

Montaj talimatları: Artımlı enkoderler WDGP

Download (1.04 MB)

Whitepaper

Comparison of optical and magnetic incremental encoders

Download (1.68 MB)

Sertifika ve düzenlemeler

EU declaration of conformity incremental encoder WDGP

for Wachendorff Automation GmbH & Co. KG.

Download (796 KB)

UKCA declaration of conformity incremental encoder WDGP

for Wachendorff Automation GmbH & Co. KG.

Download (143 KB)

UL Certificates

for Wachendorff Automation products.

Download (556 KB)

REACH- and RoHS regulation of the EU

Informationen

Download (179 KB)

ISO Certificate DIN EN 9001:2015

Download (405 KB)
