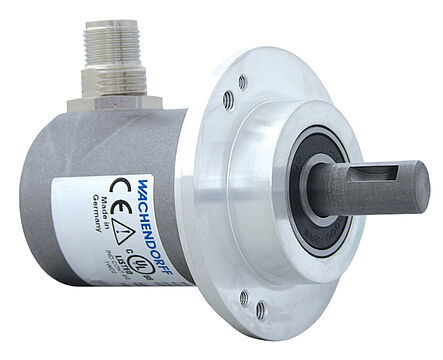

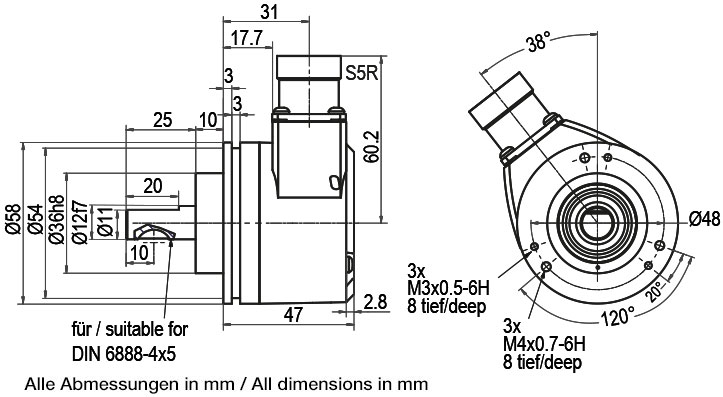

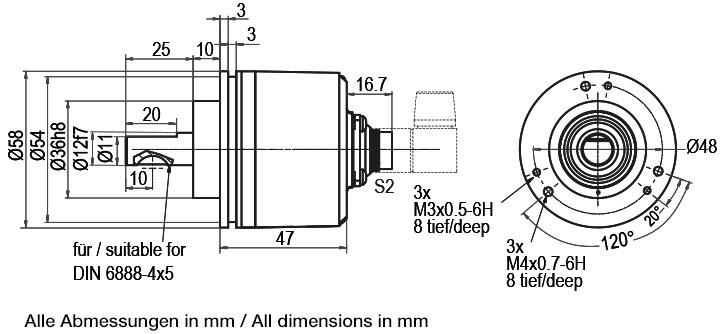

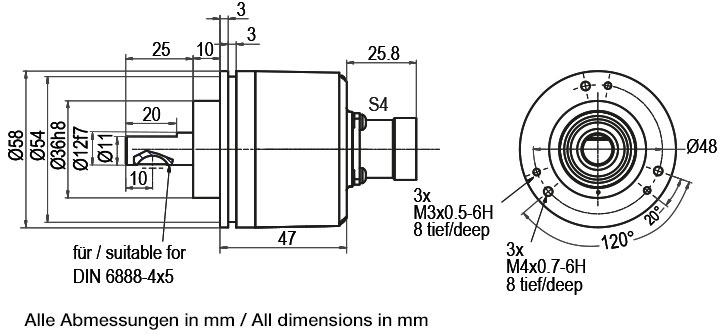

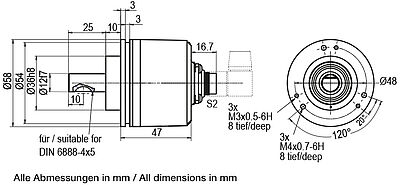

Wachendorff Automation Enkoder : artımlı, manyetik, Geçmeli Flanş, Gövde Çapı 58 mm

Ürün verileri

Öne çıkanlar

Sağlam standart endüstriyel enkoder
Koruma sınıfı IP67; şaft girişinde IP65
Yüksek parazit koruması
Son derecede yüksek yatak yükü; radyal 500 N, eksenel 500 N
En yüksek mekanik ve elektrik güvenlik
İsteğe bağlı: -40 °C ila +85 °C,
Basınç dengeleme diyaframı

Ürün ayrıntıları

Flanş

Geçmeli Flanş

Çözünürlük (PPR)

1 PPR -16384 PPR

Gövde

Ø 58 mm

Paslanmaz çelik

Şaft

Ø 12 mm
Şaft uzunluğu: L: 25 mm
Azami şaft yükü, radyal: 500 N
Azami şaft yükü, eksenel: 500 N

Azami çalışma hızı

8000 dev/dak.

İşlev ilkesi

manyetik

Çıkış devresi

HTL (TTL at 5 VDC)

HTL, ters çev. (5 VDC'de TTL/RS422 uyumlu)

Çıkış frekansı

HTL ila 16384 PPR, azami 600 kHz

TTL ila 16384 PPR, azami 1 MHz

Çalışma gerilimi

4,75 VDC ila 30 VDC
Öz güç tüketimi: typ. 40 mA

Çevre verileri

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

Bir EMC kapatır:

DIN EN 61000-6-2
DIN EN 61000-6-3

Titreşim:
(DIN EN 60068-2-6)

50 m/s² (10 Hz ila 2000 Hz)

Darbe:
(DIN EN 60068-2-27)

1000 m/s² (6 ms)

Electrial Safety:

DIN VDE 0160 uyarınca

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

Çalışma sıcaklığı

-20 °C ila +80 °C

Koruma sınıfı

Gövde: IP65, IP67; şaft girişi: IP65

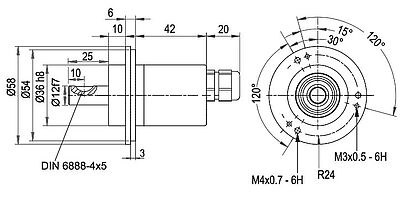

WDGI 58D: Kablo bağlantısı L2, eksenel, 2 m kablolu

WDGI 58D: Kablo bağlantısı K2, L2, eksenel, 2 m kablolu

STEP Görüntüleyici / STEP dosyaları:

WDGI58D12xxxxL2_mag.stp

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
L2	eksenel, Ekran enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	L2	L2
Devre	N35	M35
GND	WH	WH
(+) Vcc	BN	BN
A	GN	GN
B	YE	YE
N	GY	GY
-	-	-
A ters çev.	-	RD
B ters çev.	-	BK, (BU ile ACA)
N ters çev.	-	VT
Ekran	Tel	Tel

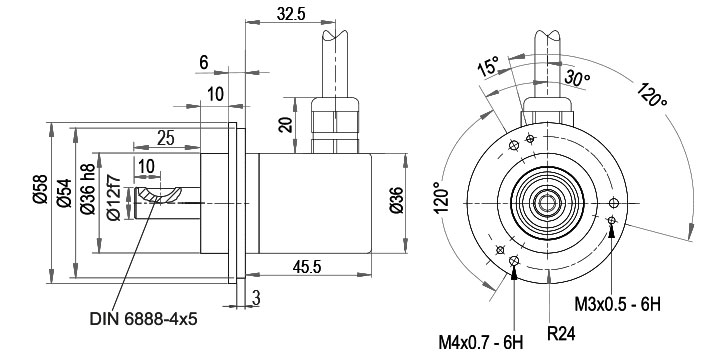

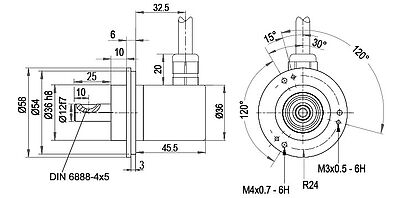

WDGI 58D: Kablo bağlantısı L3, radyal, 2 m kablolu

WDGI 58D: Kablo bağlantısı K3, L3, radyal, 2 m kablolu

STEP Görüntüleyici / STEP dosyaları:

WDGI58D12xxxxL3_mag.stp

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
L3	radyal, Ekran enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	L3	L3
Devre	N35	M35
GND	WH	WH
(+) Vcc	BN	BN
A	GN	GN
B	YE	YE
N	GY	GY
-	-	-
A ters çev.	-	RD
B ters çev.	-	BK, (BU ile ACA)
N ters çev.	-	VT
Ekran	Tel	Tel

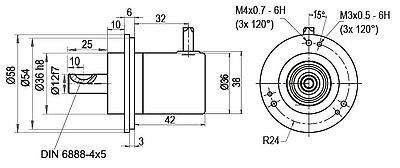

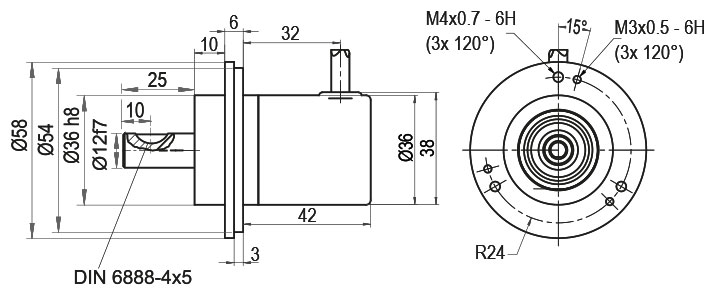

WDGI 58D: Kablo K1 (IP40) radyal 2 m kablo ile

STEP Görüntüleyici / STEP dosyaları:

WDGI58D12xxxxK1_mag.stp

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
K1	radyal, Ekran açık (IP40)	●

Bağlantı tahsisleri

	K1	K1
Devre	N35	M35
GND	WH	WH
(+) Vcc	BN	BN
A	GN	GN
B	YE	YE
N	GY	GY
-	-	-
A ters çev.	-	RD
B ters çev.	-	BK
N ters çev.	-	VT
Ekran	Tel	Tel

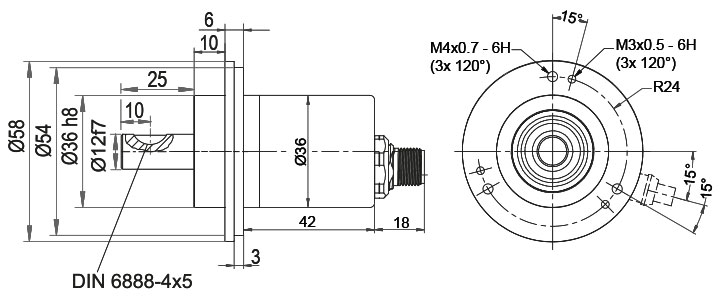

WDGI 58D: Sensör fişi (M12x1), SB, eksenel, 5, 8 kutuplu

WDGI 58D: Sensör fişi (M12x1), SB, eksenel, 4, 5, 8 veya 12 kutuplu

STEP Görüntüleyici / STEP dosyaları:

WDGI58D12xxxxSBx_mag.stp

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
SB5	eksenel, 5 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	-
SB8	eksenel, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	SB5	SB8
	5 kutuplu	8 kutuplu
Konektör çizimi
Devre	N35	M35
GND	3	1
(+) Vcc	1	2
A	4	3
B	2	4
N	5	5
-	-	-
A ters çev.	-	6
B ters çev.	-	7
N ters çev.	-	8
bağlı değil	-	-
Ekran	-	-

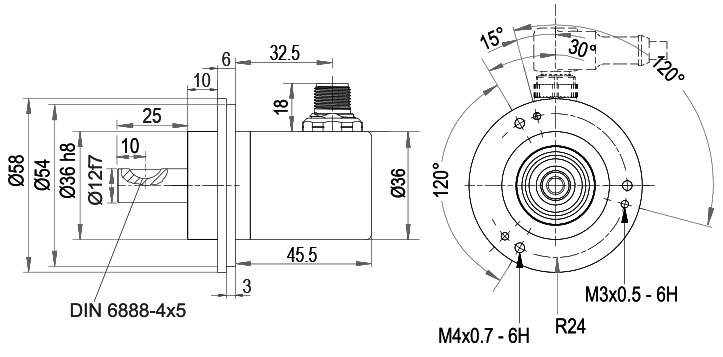

WDGI 58D: Sensör fişi (M12x1), SC, radyal, 5, 8 kutuplu

WDGI 58D: Sensör fişi (M12x1), SC, radyal, 4, 5, 8 veya 12 kutuplu

STEP Görüntüleyici / STEP dosyaları:

WDGI58D12xxxxSCx_mag.stp

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
SC5	radyal, 5 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	-
SC8	radyal, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	SC5	SC8
	5 kutuplu	8 kutuplu
Konektör çizimi
Devre	N35	M35
GND	3	1
(+) Vcc	1	2
A	4	3
B	2	4
N	5	5
-	-	-
A ters çev.	-	6
B ters çev.	-	7
N ters çev.	-	8
bağlı değil	-	-
Ekran	-	-

1-16384 PPR

N35: 4,75 - 30 VDC, HTL (TTL at 5 VDC),

Çalışma gerilimi VDC

4,75 - 30 VDC

Çalışma akımı

typ. 40 mA

Sinyal biçimi

dik açılı

Çıkış devresi

HTL (TTL at 5 VDC)

Kanallar

AB, ABN

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

H > (+)Vcc -%10 Vcc

Düzey L<

L < 2,5 VDC

Çıkış frekansı

HTL: azami 600 kHZ; TTL: azami 1 MHz

Çıkış koruması

ters polarite ve kısa devre koruması

Erken uyarı çıkışı

hayır

M35: 4,75 - 30 VDC, HTL, ters çev. (5 VDC'de TTL/RS422 uyumlu),

Çalışma gerilimi VDC

4,75 - 30 VDC

Çalışma akımı

typ. 40 mA

Sinyal biçimi

dik açılı

Çıkış devresi

HTL, ters çev. (5 VDC'de TTL/RS422 uyumlu)

Kanallar

AB, ABN, ve ters çevrimli sinyaller

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

H > (+)Vcc -%10 Vcc

Düzey L<

L < 2,5 VDC

Çıkış frekansı

HTL: azami 600 kHZ; TTL: azami 1 MHz

Çıkış koruması

ters polarite ve kısa devre koruması

Erken uyarı çıkışı

hayır

ACA: Düşük sıcaklık

M35, N35 çıkış devreli enkoder WDGI 58D, (flanşta ölçülen) genişletilmiş -40 °C ila +85 °C ısı aralığıyla da teslim edilebilir.

ACR: Basınç dengeleme diyaframı

WDGI 58D enkoder basınç dengeleme diyaframıyla tedarik edilebilir. Bu membran yüksek rutubet ortamında enkoder gövdesine su girmesini engeller.
Koruma sınıfı IP67'ye kadar; sıcaklık aralığı ve tuz spreyi direnci değişmez. DIN EN ISO2812-1 uyarınca kimyasallara ve solventlere dirençli.

XXX = desimetre: Kablo uzunluğu

Enkoder WDGI 58D 2 metreden fazla kabloyla da mevcuttur. Azami kablo boyu çalışma gerilimine ve frekansa bağlıdır; bkz. 'Genel teknik veriler'
Sipariş sırasında, lütfen sipariş numarasını boyu desimetre olarak belirten 3 basamaklı bir sayıyla tamamlayın.
Örnek: 5 m kablo uzunluğu = 050
