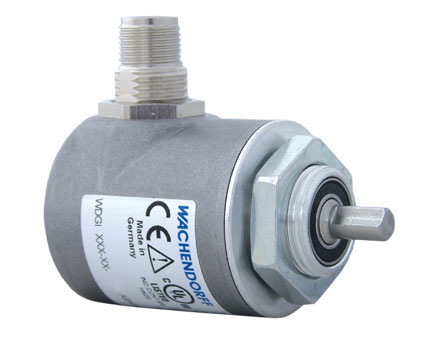

Enkoder, artımlı, manyetik,
Çözünürlük: 1024 PPR'ye kadar,
Vidalı Flanş / Gövde Çapı 36 mm
Mil Çapı: 6 mm,
Çıkış Devresi HTL
- Kompakt ve sağlam
- 1'den 1.024'e kadar tüm darbe sayıları I/U mevcuttur
- Standart endüstriyel enkoder
- Koruma sınıfı IP67; şaft girişinde IP65
Şaft uzunluğu: L: 11,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Öz güç tüketimi: typ. 40 mA
Çevre verileri
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
Bir EMC kapatır:
DIN EN 61000-6-2
DIN EN 61000-6-3
Titreşim:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz ila 2000 Hz)
Darbe:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Tasarım:
DIN VDE 0160 uyarınca
Customs information
Customs tariff number:
90318020
Country of origin:
Germany
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
Tanımlama | ABN ters çevirim mümkün | |
---|---|---|
L2 | eksenel, Ekran enkoder gövdesine kabloyla bağlı | ● |
L2 | L2 | |
Devre | N35 | M35 |
GND | WH | WH |
(+) Vcc | BN | BN |
A | GN | GN |
B | YE | YE |
N | GY | GY |
Erken uyarı çıkışı | - | - |
A ters çev. | - | RD |
B ters çev. | - | BK, (BU ile ACA) |
N ters çev. | - | VT |
Ekran | Tel | Tel |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
Tanımlama | ABN ters çevirim mümkün | |
---|---|---|
L3 | radyal, Ekran enkoder gövdesine kabloyla bağlı | ● |
L3 | L3 | |
Devre | N35 | M35 |
GND | WH | WH |
(+) Vcc | BN | BN |
A | GN | GN |
B | YE | YE |
N | GY | GY |
Erken uyarı çıkışı | - | - |
A ters çev. | - | RD |
B ters çev. | - | BK, (BU ile ACA) |
N ters çev. | - | VT |
Ekran | Tel | Tel |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
Tanımlama | ABN ters çevirim mümkün | |
---|---|---|
K1 | radyal, Ekran açık (IP40) | ● |
K1 | K1 | |
Devre | N35 | M35 |
GND | WH | WH |
(+) Vcc | BN | BN |
A | GN | GN |
B | YE | YE |
N | GY | GY |
Erken uyarı çıkışı | - | - |
A ters çev. | - | RD |
B ters çev. | - | BK |
N ters çev. | - | VT |
Ekran | Tel | Tel |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
Tanımlama | ABN ters çevirim mümkün | |
---|---|---|
SB5 | eksenel, 5 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | - |
SB8 | eksenel, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada
Tanımlama | ABN ters çevirim mümkün | |
---|---|---|
SC5 | radyal, 5 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | - |
SC8 | radyal, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı | ● |
1024 PPR kadar
Sipariş sırasında, lütfen sipariş numarasını boyu desimetre olarak belirten 3 basamaklı bir sayıyla tamamlayın.
Örnek: 5 m kablo uzunluğu = 050
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
of Wachendorff Automation GmbH & Co. KG
Comparison of optical and magnetic incremental encoders
for Wachendorff Automation products.
Informationen
Female connector KI-5-67:
Suitable for encoder with sensor connector outlet SB5 and SC5, 5 pin, IP67
Ready-made shielded connection cable with female cable connector straight,
shield connected.
Female connector KIA-5-67:
Suitable for encoder with sensor connector outlet SB5 and SC5, 5 pin, IP67
Ready-made shielded connection cable with female cable connector angular,
shield connected.
Female connector KI-8-67:
Suitable for encoder with sensor connector outlet SB8 and SC8, 8 pin, IP67
Ready-made shielded connection cable with female cable connector straight,
shield connected.
Female connector KIA-8-67:
Suitable for encoder with sensor connector outlet SB8 and SC8, 8 pin, IP67
Ready-made shielded connection cable with female cable connector angular,
shield connected.
Bağlantı braketi MW40S
WDG 40S, WDG 53V ve WDGP 36S artımlı enkoderler için uygundur.
Çeyrek flanş QF40S
Artımlı döner enkoder WDG 40S, 53S, 53V.
Fişli kaplinler ST27
Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için
Köprü kaplinler PK20
Ø 6 mm şaftlı döner enkoder için
Köprü kaplinler PK24
für Drehgeber mit Wellen Ø 6 mm, 8 mm oder 10 mm.
Yaylı rondela tipi kaplinler FSK22
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için
Spiral kaplinler WK22
Ø 6 mm şaftlı döner enkoder için
Spiral kaplinler WK24
Ø 6 mm, Ø 8 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için
Spiral kaplinler WK32
Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için
Körük kaplinler BK29
Ø 6 mm, 8 mm, 10 mm veya 12 mm şaftlı döner enkoder için*.
Azami şaft deplasmanı, radyal: ± 0,25 mm veya ± 0,30 mm*
Torsiyon yayı gerginliği: 150 Nm/rad veya 130 Nm/rad*
Körük kaplinler FB29B
Ø 4 mm, 6 mm, 8 mm, 10 mm veya Ø 12 mm şaftlı döner enkoder için
Çift döngülü kaplin DSK29
Ø 6 mm, 8 mm, veya 10 mm şaftlı döner enkoder için.
Hareketli aksam yok, ısıl ve elektrik yalıtımlı, sessiz çalıma, bakım gerektirmez.
Aşağıdakilere güçlü direnç:
Benzin, yağ, benzen, toluen, aromatik veya aromatik olmayan hidrokarbonlar, alkoller, glikol, solventler ve birçok kimyasal.
Çift döngülü kaplin DSK38
Ø 6 mm, 8 mm, 10 mm veya 12 mm şaftlı döner enkoder için.
Hareketli aksam yok, ısıl ve elektrik yalıtımlı, sessiz çalıma, bakım gerektirmez.
Aşağıdakilere güçlü direnç:
Benzin, yağ, benzen, toluen, aromatik veya aromatik olmayan hidrokarbonlar, alkoller, glikol, solventler ve birçok kimyasal.
Ölçüm tekerlekleri MR200KR
Kapsam 200 mm,
Kaplama: Tırtıllı
Kullanım alanları: Karton, ahşap, (tekstil).
Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA200KR
Kapsam 200 mm,
Kaplama: Tırtıllı
Kullanım alanları: Karton, ahşap, tekstil ürünleri, kauçuk, yumuşak sentetikler.
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MR200KH
Kapsam 200 mm,
Kaplama: Sentetik (hytrel, düz)
Kullanım alanları: Plastik, boyalı yüzeyler, kağıt, karton, ahşap, metal, tekstil.
Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA200KH
Kapsam 200 mm,
Kaplama: Sentetik (poliüretan, düz)
Kullanım alanları: greslenmiş metaller, çelik profiller, cilalı yüzeyler, sentetik ürünler, kağıt, karton, ahşap, tekstil ürünleri, tel, deri.
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MR200NG
Kapsam 200 mm,
Kaplama: Desenli kauçuk
Kullanım alanları: tekstil.
Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA200NG
Kapsam 200 mm,
Kaplama: Sentetik (Poliüretan, yumrulu)
Kullanım alanları: kaba tekstil ürünleri, halı, kablo ölçümü, yapağı, kağıt, karton, ahşap, sentetik ürünler.
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MR200KG
Kapsam 200 mm,
Kaplama: Sentetik (hytrel, oluklu)
Kullanım alanları: Plastik, boyalı yüzeyler, kağıt, karton, ahşap, metal, tekstil.
Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için.
Ölçüm tekerlekleri MRA200KG
Kapsam 200 mm,
Kaplama: Sentetik (poliüretan, oluklu)
Kullanım alanları: Greslenmemiş metal, cilalı yüzeyler, kağıt, karton, ahşap tekstil ürünleri, cam, zemin kaplamaları.
Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için.
Here you find a list of our distributors worldwide
