WDGA 58E CANopen LIFT

Manyetik Absolute Enkoder,
CANopen LIFT WDGA 58E,
Yarım Delikli, Gövde Çapı 58 mm

16/32-bit Single-/Multiturn;
Delik Çapı 12 mm / 14 mm / 15 mm;
Redüksiyon rakoru üzerinde Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm;
Haberleşme Arayüzü CiA 301
CiA 417 V2.0;
Binary Code

Veri föyüGeneral technical data absolute encoders CANopen (PDF 269 kB)
Drehgeber WDGA58ECANLIFT
Öne çıkanlar
  • EnDra®: Bakım gerektirmez, çevre dostu
  • CANopen LIFT, Singleturn ve Multiturn
  • Haberleşme Arayüzü CiA 301
  • Cihaz profili CANopen LIFT CiA 417
  • Singleturn / Multiturn (azami 16 bit / 32 bit)
  • 32 bit işlemcili, geleceğe dönük teknoloji
Ürün ayrıntıları
Flanş
Yarım Delikli
Gövde
Ø 58 mm
Alüminyum pres döküm, toz kaplamalı; Entegre manyetik koruma
Çözünürlük
Singleturn çözünürlük

65.536 adım/360° (16 bit)

Multiturn çözünürlük

kadar 32 bit

Şaft
Ø 6 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 6,35 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 7 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 8 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 9,525 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 10 mm
Not: Redüksiyon rakoru üzerinde
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 12 mm
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 14 mm
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Ø 15 mm
Şaft uzunluğu: L: 12 mm
Asgari girim derinliği: 11 mm
Azami girim derinliği: 15 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N
Azami çalışma hızı
6000 dev/dak.
Çalışma gerilimi
4,75 VDC ila 32 VDC
Öz güç tüketimi: typ. 50 mA
Güç tüketimi: azami 0,5 W
Çalışma sıcaklığı
-40 °C ila +85 °C
Yatak sıcaklığı
-40 °C ila +100 °C
Koruma sınıfı
Gövde: IP65, IP67; şaft girişi: IP65
Not

Yapılandırma yazılımı
 Yazılım indirme

WDGA CANopen el kitabı
 WDGA CANopen el kitabı

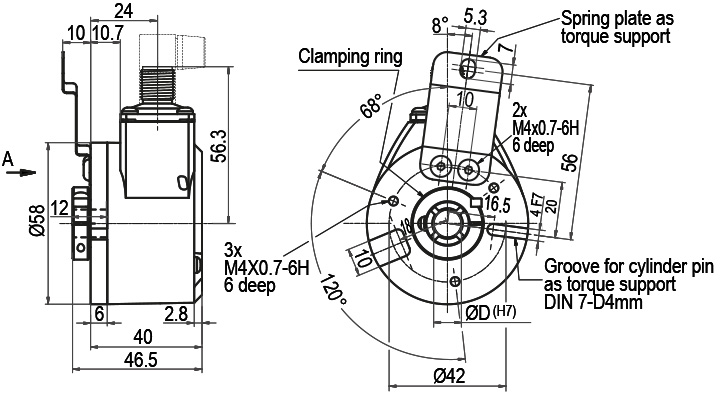

Tanımlama
CC5radyal, 5 kutuplu, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Ekran1

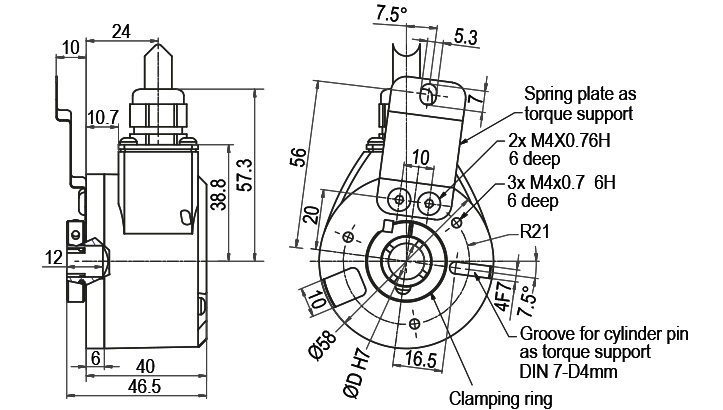

Tanımlama
L3radyal, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/EkranEkran
General technical Data and safety instructions absolute encoders WDGA CANopen
General technical Data and safety instructions absolute encoders WDGA CANopen

Handout Absolute encoders WDGA
Handout Absolute encoders WDGA

  • Absolute encoders with flange Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 bit)
  • Ground-breaking technology 32 Bit processor
  • Very high shaft loading, IP67
  • EnDra® Multiturn technology: No gears, no battery
  • QuattroMag® Singleturn technology: High precision +/- 0,0878°

Short-Catalogue Encoders and systems
Short-Catalogue Encoders and systems

  • Incremental and absolute encoders
  • Digital shaft copying
  • Made in Germany
  • Motorfeedback
  • Position Measurement Systems

HALT Test
The HALT-Test

Delivery times and service
Delivery times and service

of Wachendorff Automation GmbH & Co. KG

Montaj talimatları: Mutlak enkoder WDGA CANopen
Montaj talimatları: Mutlak enkoder WDGA CANopen, CANopen LIFT

EDS file for encoder absolute WDGA multiturn
EDS file

EDS file for encoder absolute WDGA multiturn, CANopen LIFT.

By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.

EC Konformitätserklärung Drehgeber : EC declaration of conformity encoder
EU declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI
UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

UL Certificates for Wachendorff Automation Products 2014-03-28
UL Certificates

for Wachendorff Automation products.

REACH regulation
REACH- and RoHS regulation of the EU

Informationen

ISO Certificate DIN EN 9001:2015
ISO Certificate DIN EN 9001:2015

CANUSBANALYZER Drehgeber Absolut CANopen
CANUSBANALYZER

PEAK CAN-USB-analizörü

for absolute encoder WDGA

KIS567 Drehgeber Kabeldose
KIS-5-67

Kullanıcı tarafından yapılandırılabilir konektör (erkek) KIS-5-67:
M12 x 1, suitable for encoder WDGA CANopen with connector CB5/CC5,
5 kutuplu, IP67

Düz konektör (erkek)

 STEP-dosya

KISA567 Drehgeber Kabeldose
KISA-5-67

Kullanıcı tarafından yapılandırılabilir fiş KISA-5-67:
M12 x 1, CB5/CC5 fiş çıkışlı WDGA CANopen enkodere uygun,
5 kutuplu, IP67

Açılı bağlantı fişi

KID567 Drehgeber Kabeldose
KID-5-67

Kullanıcı tarafından yapılandırılabilir kablo kutusu KID-5-67:
M12 x 1, CB5/CC5 fiş çıkışlı WDGA CANopen enkodere uygun,
5 kutuplu, IP67

Düz buat

KIDA567 Drehgeber Kabeldose
KIDA-5-67

Kullanıcı tarafından yapılandırılabilir kablo kutusu KIDA-5-67:
M12 x 1, CB5/CC5 fiş çıkışlı WDGA CANopen enkodere uygun,
5 kutuplu, IP67

Açılı buat

CVKA567 Drehgeber Kabeldose
CVKA-5-67

Saplama kablo / veriyolu kablosu (M12 x 1),
suitable for encoder WDGA CANopen with connector CB5/CC5.

konektör (erkek) açılı - kablo - konektör (kadın) açılı

CVK567 Drehgeber Kabeldose
CVK-5-67

Saplama kablo / veriyolu kablosu (M12 x 1),
suitable for encoder WDGA CANopen with connector CB5/CC5.

konektör (erkek) düz - kablo - konektör (kadın) düz

CTA216701 Drehgeber Kabeldose
CTA-21-67-01

2 portlu bağlantı sistemleri, T-bağlantı parçası, M12 x 1,
suitable for encoder WDGA CANopen with connector CB5/CC5.

2 konektör (kadın), 1 konektör (erkek)

CYA216701 Drehgeber Kabeldose
CYA-21-67-01

2 portlu bağlantı sistemleri, Y-bağlantı parçası, M12 x 1,
suitable for encoder WDGA CANopen with connector CB5/CC5.

2 konektör (kadın), 1 konektör (erkek)

CEW12067S Drehgeber Kabeldose
CEW-120-67-S

Terminal direnci 120 Ohm, M12 x 1,
CB5/CC5 fiş çıkışlı WDGA CANopen enkodere uygun.

Konektör (erkek)

CEW12067B Drehgeber Kabeldose
CEW-120-67-B

Terminal direnci 120 Ohm, M12 x 1,
CB5/CC5 fiş çıkışlı WDGA CANopen enkodere uygun.

Konektör (kadın)

WDGDS10001
WDGDS10001

Tork desteği WDGDS10001

Bütün içi veya ucu boş şaft döner enkoder türleri için.
Bütün içi veya ucu boş şaft döner enkoderlerine (WDGA 36E hariç) yeterli miktarda yerleştirilmiştir.

WDGDS10004
WDGDS10004

Tork desteği WDGDS10004

Bütün içi veya ucu boş şaft döner enkoder türleri için. (WDGA 36E hariç)

WDGDS10007
WDGDS10007

Tork desteği WDGDS10007

Bütün içi veya ucu boş şaft döner enkoder türleri için.
(WDGA 36E hariç)

WDGDS10008
WDGDS10008

Tork desteği WDGDS10008

Bütün içi veya ucu boş şaft döner enkoder türleri için.
(WDGA 36E hariç)

WDGDS10009
WDGDS10009

Tork desteği WDGDS10009

Bütün içi veya ucu boş şaft döner enkoder türleri için.
(WDGA 36E hariç)

WDGDS10012
WDGDS10012

Tork desteği WDGDS10012

Bütün içi veya ucu boş şaft döner enkoder türleri için.
(WDGA 36E hariç)

WDGDS10019
WDGDS10019

Tork desteği WDGDS10019

WDGI 58H içi boş şaft döner enkoderi, WDGI 58E ve WDGA 58E ucu boş şaft döner enkoderleri için.

Drehmomentstütze WDGDS10020 Torque support
WDGDS10020

Tork desteği WDGDS10020

Bütün içi veya ucu boş şaft döner enkoder türleri için.
(WDGA 36E, WDG 40E, WDG 100G hariç)

WDGDS10005 Drehgeber Kunststoffmitnehmer
WDGDS10005

Sentetik çekme kolu WDGDS10005

Artımlı döner enkoder WDGI 58H, WDGI 58E
ve mutlak döner enkoder WDGA 58E'ye uygun.
(CANopen, CANopen LIFT, CAN SAE J199, SSI, RS485).

WDGWA10M06 Drehgeber encoder Wellenadapter shaft adapter
WDGWA10M06

Şaft adaptörü M6 WDGWA10M06

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M6 dişliler.

WDGWA10M08 Drehgeber Wellenadapter
WDGWA10M08

Şaft adaptörü M8 WDGWA10M08

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M8 dişliler.

WDGWA10M10 Drehgeber Wellenadapter
WDGWA10M10

Şaft adaptörü M10 WDGWA10M10

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M10 dişliler.

WDGWA10M12 Drehgeber Wellenadapter
WDGWA10M12

Şaft adaptörü M12 WDGWA10M12

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M12 dişliler.

STEP file: WDGWA10M12.stp

WDGWA10M14 Drehgeber Wellenadapter
WDGWA10M14

Şaft adaptörü M14 WDGWA10M14

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M14 dişliler.

WDGWA10M16 Drehgeber Wellenadapter
WDGWA10M16

Şaft adaptörü M16 WDGWA10M16

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M16 dişliler.

STEP file: WDGWA10M16.stp

WDGWA10M20 Drehgeber Wellenadapter
WDGWA10M20

Şaft adaptörü M20 WDGWA10M20

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M20 dişliler.

WDGHA12XX Reduzierhuelse Drehgeber
WDGHA12

Ø 12 mm çaplı içi boş şaft için redüksiyon rakorları

WDGI 58H içi boş şaft döner enkoderi,
WDGI 58E ve WDGA 58E ucu boş şaft döner enkoderleri için.

WDGA 58BE CANopen LIFT enkoder 120 Ohm yerleşik terminal direnciyle de tedarik edilebilir.
