WDGA 58B RS485

Manyetik Absolute Enkoder, RS485, WDGA 58B,
Geçmeli Flanş / Gövde Çapı 58 mm

16/32-bit Single-/Multiturn;
Mil Çapı 6 mm / 10 mm
CRC sağlama

Veri föyüGeneral technical data absolute encoders RS485 (PDF 592 kB)

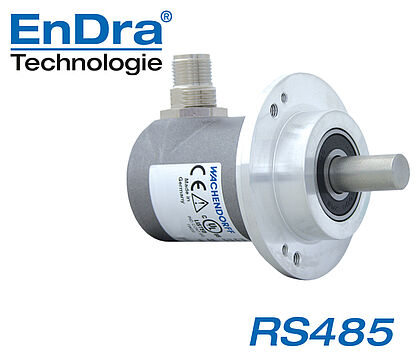

Drehgeber WDGA58BRS485
Öne çıkanlar
  • EnDra®: Bakım gerektirmez, çevre dostu
  • Kompakt ve sağlam endüstriyel imalat
  • Arayüz: RS485
  • Sıfırlanabilir
  • Sayma yönü değiştirilebilir
  • Durum sinyalizasyonu için LED
  • EMC: EN 61000-6-2, EN 61000-6-3
Ürün ayrıntıları
Flanş
Geçmeli Flanş
Gövde
Ø 58 mm
Krom çelik gövde, manyetik boyalı
Çözünürlük
Singleturn çözünürlük

65.536 adım/360° (16 bit)

Multiturn çözünürlük

32 bit kadar

Şaft
Ø 6 mm
Not: Dikkat: Seçenek yok AAS = Tam IP67
Şaft uzunluğu: L: 12 mm
Azami şaft yükü, radyal: 125 N
Azami şaft yükü, eksenel: 120 N
Ø 10 mm
Şaft uzunluğu: L: 20 mm
Azami şaft yükü, radyal: 220 N
Azami şaft yükü, eksenel: 120 N
Azami çalışma hızı
8000 dev/dak.
Çalışma gerilimi
10 VDC ila 32 VDC
Öz güç tüketimi: typ. 50 mA
Güç tüketimi: azami 0,5 W
4,75 VDC ila 5,5 VDC
Öz güç tüketimi: typ. 80 mA
Güç tüketimi: azami 0,44 W
Çalışma sıcaklığı
-40 °C ila +85 °C
Yatak sıcaklığı
-40 °C ila +100 °C
Koruma sınıfı
Gövde: IP65, IP67; şaft girişi: IP65; (K1'da IP40)
STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
L2eksenel, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Ekrangövde
STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
K1radyal, Ekran açık
Bağlantı tahsisleri
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Ekrangövde açık
STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
L3radyal, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Ekrangövde
STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
CB8eksenel, 8 kutuplu, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
EkranGövde
STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
CC8radyal, 8 kutuplu, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
EkranGövde
STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
CH8radyal, 8 kutuplu, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
S- (GND)2
S+ (DCin)1
A (DATA+)4
B (DATA-)3
PRESET8
DIR7
EkranGövde
STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama
C5radyal, 12 kutuplu, Ekran enkoder gövdesine kabloyla bağlı
Bağlantı tahsisleri
S- (GND)12
S+ (DCin)11
A (DATA+)3
B (DATA-)4
PRESET9
DIR8
EkranGövde
KI867EIA Drehgeber Kabeldose
KI-8-67-EIA

Kablo kutusu KI-8-67-EIA:
Absolute enkoder WDGA RS485'ye uygun
CB8 ve CC8 fiş çıkışlı, 8 kutuplu, IP67 fiş çıkışlı

Ekranlı kabloyla, hazır yapılmış,
konektör (kadın) düz, ekran üzerinde.

KIA867EIA Drehgeber Kabeldose
KIA-8-67-EIA

Kablo kutusu KIA-8-67-EIA:
Absolute enkoder WDGA RS485'ye uygun
CB8 ve CC8 fiş çıkışlı, 8 kutuplu, IP67 fiş çıkışlı

Ekranlı kabloyla, hazır yapılmış,
konektör (kadın) açılı, ekran üzerinde.

KD1267SSI Drehgeber Kabeldose
KD-12-67-EIA

konektör (kadın) KD-12-67-EIA:
Absolute enkoder WDGA RS485'ye uygun
C5 fiş çıkışlı, 12 kutuplu, IP67 fiş çıkışlı

Konektör (kadın) veya
kabloyla, hazır yapılmış, konektör (kadın) düz

KDA1267SSI Drehgeber Kabeldose
KDA-12-67-EIA

Kablo kutusu KDA-12-67-EIA:
Absolute enkoder WDGA RS485'ye uygun
C5 fiş çıkışlı, 12 kutuplu, IP67 fiş çıkışlı

Konektör (kadın) açılı veya
kabloyla, hazır yapılmış, konektör (kadın) açılı.
Konektör (kadın) arzu edildiği gibi monte edilebilir.

MW58B Drehgeber Montagewinkel
MW58B

Bağlantı braketi MW58B

Artımlı döner enkoder WDGI 58B, 58K, 58D, WDG 58T
ve mutlak döner enkoder WDGA 58B, WDGA 58D'ye uygun.

 STEP-download MW58B

QF58B Drehgeber Quadratflansch
QF58B

Çeyrek flanş QF58B

Artımlı döner enkoder WDGI 58B, 58K, 58D, WDG 58T
ve mutlak döner enkoder WDGA 58B, WDGA 58D'ye uygun.

SP300 Drehgeber Spannexzenter
SP-3-00

Gergi eksantriği SP-3-00

Artımlı döner enkoder WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B uve mutlak döner enkoder WDGA 36A, WDGA 58A, WDGA 58B'ye uygun.

ST27 Kupplung Drehgeber
ST27

Fişli kaplinler ST27

Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için

PK20 Kupplung Drehgeber
PK20

Köprü kaplinler PK20

Ø 6 mm şaftlı döner enkoder için

PK24 Kupplung Drehgeber
PK24

Köprü kaplinler PK24

für Drehgeber mit Wellen Ø 6 mm, 8 mm oder 10 mm.

FSK22 Kupplung Drehgeber
FSK22

Yaylı rondela tipi kaplinler FSK22

Ø 6 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için

WK22 Kupplung Drehgeber
WK22

Spiral kaplinler WK22

Ø 6 mm şaftlı döner enkoder için

WK24 Kupplung Drehgeber
WK24

Spiral kaplinler WK24

Ø 6 mm, Ø 8 mm, Ø 10 mm veya Ø 12 mm şaftlı döner enkoder için

WK32 Kupplung Drehgeber
WK32

Spiral kaplinler WK32

Ø 6 mm veya Ø 10 mm şaftlı döner enkoder için

BK29 Kupplung Drehgeber
BK29

Körük kaplinler BK29

Ø 6 mm, 8 mm, 10 mm veya 12 mm şaftlı döner enkoder için*.
Azami şaft deplasmanı, radyal: ± 0,25 mm veya ± 0,30 mm*
Torsiyon yayı gerginliği: 150 Nm/rad veya 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Körük kaplinler FB29B

Ø 4 mm, 6 mm, 8 mm, 10 mm veya Ø 12 mm şaftlı döner enkoder için

DSK29 Kupplung Drehgeber
DSK29

Çift döngülü kaplin DSK29

Ø 6 mm, 8 mm, veya 10 mm şaftlı döner enkoder için.
Hareketli aksam yok, ısıl ve elektrik yalıtımlı, sessiz çalıma, bakım gerektirmez.
Aşağıdakilere güçlü direnç:
Benzin, yağ, benzen, toluen, aromatik veya aromatik olmayan hidrokarbonlar, alkoller, glikol, solventler ve birçok kimyasal.

 STEP Download DSK290610

DSK38 Kupplung Drehgeber
DSK38

Çift döngülü kaplin DSK38

Ø 6 mm, 8 mm, 10 mm veya 12 mm şaftlı döner enkoder için.
Hareketli aksam yok, ısıl ve elektrik yalıtımlı, sessiz çalıma, bakım gerektirmez.
Aşağıdakilere güçlü direnç:
Benzin, yağ, benzen, toluen, aromatik veya aromatik olmayan hidrokarbonlar, alkoller, glikol, solventler ve birçok kimyasal.

STEP download DSK380606

DSK48 Kupplung Drehgeber
DSK48

Çift döngülü kaplin DSK48

Ø 10 mm, 12 mm, veya 14 mm şaftlı döner enkoder için.
Hareketli aksam yok, ısıl ve elektrik yalıtımlı, sessiz çalıma, bakım gerektirmez.
Aşağıdakilere güçlü direnç:
Benzin, yağ, benzen, toluen, aromatik veya aromatik olmayan hidrokarbonlar, alkoller, glikol, solventler ve birçok kimyasal.

STEP download DSK481012

Enkoder WDGA 58B RS485 yüksek tam IP67 koruma sınıfıyla da teslim edilebilir.
Azami çalışma hızı:          3500 dev/dak.
İzin verilen yatak yükleri: radyal 110 N, eksenel 100 N
Başlangıç torku:              oda sıcaklığında yakl. 4 Ncm
