Smartphone (NFC) ile yapılandırılabilen Wachendorff Enkoder WDGN 36E

WDGN 36E

Smartphone (NFC) ile yapılandırılabilen Enkoder WDGN 36E,
artımlı, manyetik,
Yarım Delikli; Gövde Çapı 36 mm

Delik Çapı 12 mm / 14 mm / 15 mm;
Redüksiyon rakoru üzerinde Ø 8, 10 mm;
Çözünürlük: NFC ile yapılandırılabilen 16384 PPR'ye kadar,
NFC ile yapılandırılabilen çıkış devresi: HTL / TTL, / RS 422 uyumlu

Veri föyü General technical Data and safety instructions incremental encoders WDGN (PDF 791 kB)

NFC - Drehgeber - encoder radial WDGN 36E

Ürün verileri

Öne çıkanlar

Yüksek kaliteli elektronikler sayesinde 16384'e kadar herhangi bir sayıda darbe NFC üzerinden yapılandırılabilir
NFC ile yapılandırılabilir HTL/TTL
Koruma sınıfı IP67, şaft girişinde IP65
1 MHz'e kadar yüksek çıkış frekansı
4,75 VDC ila 32 VDC'de ters polarite koruması ve kısa devre koruması

Ürün ayrıntıları

Flanş

Yarım Delikli

Çözünürlük (PPR)

1 PPR -16384 PPR

Gövde

Ø 36 mm

Paslanmaz çelik, NFC cover: Thermoplastic polyamide

Şaft

Ø 8 mm
Not: Redüksiyon rakoru üzerinde
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Ø 10 mm
Not: Redüksiyon rakoru üzerinde
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Ø 12 mm
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Ø 14 mm
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Ø 15 mm
Asgari girim derinliği: 10 mm
Azami girim derinliği: 14,5 mm
Azami şaft yükü, radyal: 80 N
Azami şaft yükü, eksenel: 50 N

Azami çalışma hızı

12000 dev/dak.

Çıkış devresi

HTL

HTL, ters çev.

TTL

TTL, RS422 uyumlu, ters çev.

Çıkış frekansı

HTL ila 16384 PPR, azami 600 kHz

TTL ila 16384 PPR, azami 1 MHz

Çalışma gerilimi

4,75 VDC ila 32 VDC
Öz güç tüketimi: typ. 80 mA

Nullimpuls setzen:

Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND

Configurable via NFC:

BASIC: (BAS)

Kanallar:

ABN ve ters çevrimli sinyaller

HTL / TTL

serbestçe seçilebilir

Pulses / revolution:

1 PPR to 16384 PPR freely selectable

Advanced (ADV):

Kanallar:

4 kanal yapılandırılabilir + ters çevrilmiş sinyaller (ABN mümkün)

HTL / TTL:

serbestçe seçilebilir

Pulses / revolution:

1 PPR to 16384 PPR freely selectable

Number of pulses for each channel:

individually selectable

Sıfır darbe ayarla:

Evet

Pulse width and position:

Width and position adjustable

Çevre verileri

Noise immunity:

ESD (DIN EN 61000-4-2):

8 kV

EMC:
(DIN EN 61000-4-3):

10 V/m

Burst (DIN EN 61000-4-4):

2 kV

High frequency fields
(DIN EN 61000-4-6):

10 V

Surge (DIN EN 61000-4-5):

2 kV

Radio interference:

DIN EN 55011 uyarınca

NFC:

EMC:

ETSI EN 301 489 uyarınca

RED:

ETSI EN 300 330 uyarınca

Electrical safety:

DIN EN 61010-1, UL 61010-1, CSA C22.0 No. 61010-1-12 uyarınca

Titreşim:
(DIN EN 60068-2-6)

300 m/s² (10 Hz up to 2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s² (6 ms)

Tasarım:

DIN VDE 0160 uyarınca

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

Çalışma sıcaklığı

Fiş çıkışı: -40 °C ila +85 °C, kablo çıkışı: -20 °C ila +80 °C

Koruma sınıfı

Gövde: IP65, IP67; şaft girişi: IP65; kablo girişi K1: IP40

Çizimler + STEP dosyaları

Kablo bağlantısı L2 eksenel, 2 m kablolu (BAS)

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
L2	eksenel, Ekran enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	L2
Devre	BAS
GND	WH
(+) Vcc	BN
A	GN
B	YE
N	GY
A ters çev.	RD
B ters çev.	BK
N ters çev.	VT
Ekran	Tel

Kablo bağlantısı L2 eksenel, 2 m kablolu (ADV)

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
L2	eksenel, Ekran enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	L2
Devre	ADV
GND	WH
(+) Vcc	BN
CH1	GN
CH2	YE
CH3	GY
CH4	GYPK
SET	PK
CH1 ters çev.	RD
CH2 ters çev.	BK
CH3 ters çev.	VT
CH4 ters çev.	RDBU
Ekran	Tel

Kablo bağlantısı L3 radyal, 2 m kablolu (BAS)

Zeichnung Drehgeber drawing encoder WDGN 36E L3

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
L3	radyal, Ekran enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	L3
Devre	BAS
GND	WH
(+) Vcc	BN
A	GN
B	YE
N	GY
A ters çev.	RD
B ters çev.	BK
N ters çev.	VT
Ekran	Tel

Kablo bağlantısı L3 radyal, 2 m kablolu (ADV)

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
L3	radyal, Ekran enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	L3
Devre	ADV
GND	WH
(+) Vcc	BN
CH1	GN
CH2	YE
CH3	GY
CH4	GYPK
SET	PK
CH1 ters çev.	RD
CH2 ters çev.	BK
CH3 ters çev.	VT
CH4 ters çev.	RDBU
Ekran	Tel

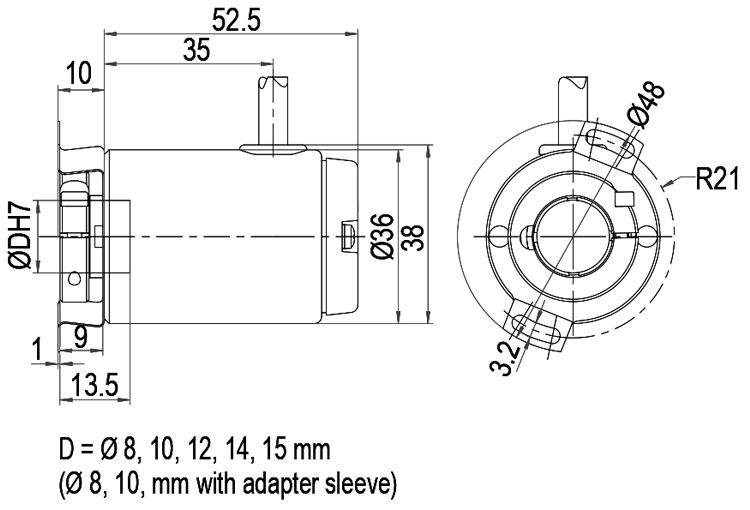

Kablo K1 (IP40) radyal 2 m kablo ile (BAS)

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
K1	radyal, Ekran açık (IP40)	●

Bağlantı tahsisleri

	K1
Devre	BAS
GND	WH
(+) Vcc	BN
A	GN
B	YE
N	GY
A ters çev.	RD
B ters çev.	BK
N ters çev.	VT
Ekran	Tel

Kablo K1 (IP40) radyal 2 m kablo ile (ADV)

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
K1	radyal, Ekran açık (IP40)	●

Bağlantı tahsisleri

	K1
Devre	ADV
GND	WH
(+) Vcc	BN
CH1	GN
CH2	YE
CH3	GY
CH4	GYPK
SET	PK
CH1 ters çev.	RD
CH2 ters çev.	BK
CH3 ters çev.	VT
CH4 ters çev.	RDBU
Ekran	Tel

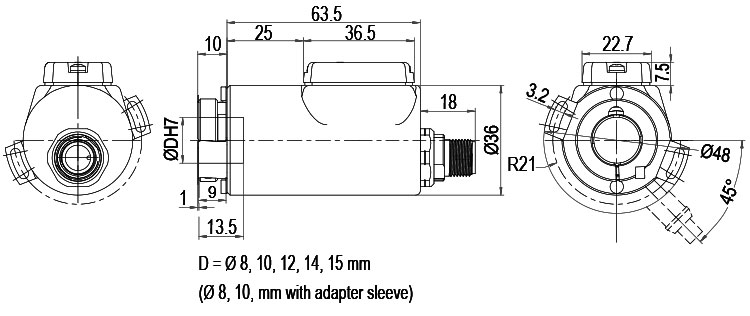

Sensör fişi (M12x1), SB eksenel, 8 kutuplu (BAS)

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
SB8	eksenel, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	SB8
	8 kutuplu
Konektör çizimi
Devre	BAS
GND	1
(+) Vcc	2
A	3
B	4
N	5
A ters çev.	6
B ters çev.	7
N ters çev.	8

Sensör fişi (M12x1), SB eksenel, 12 kutuplu (ADV)

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
SB12	eksenel, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	SB12
	12 kutuplu
Konektör çizimi
Devre	ADV
GND	3
(+) Vcc	1
CH1	4
CH2	6
CH3	8
CH4	11
SET	5
CH1 ters çev.	9
CH2 ters çev.	7
CH3 ters çev.	10
CH4 ters çev.	12
bağlı değil	2

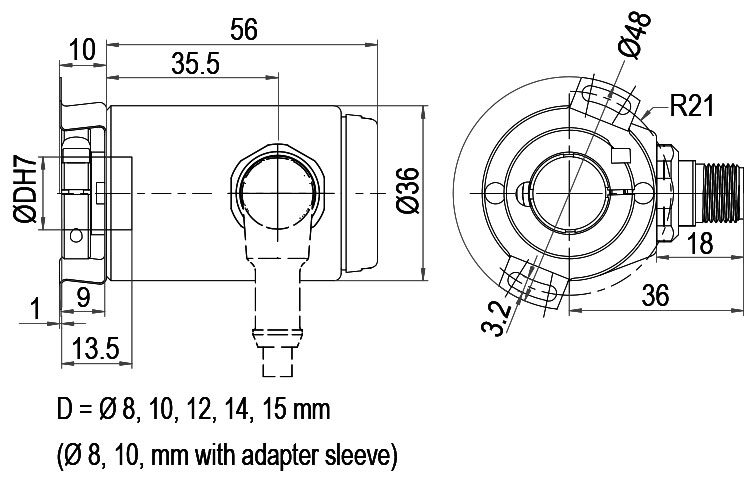

Sensör fişi (M12x1), SC, radyal, 8 kutuplu (BAS)

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
SC8	radyal, 8 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	SC8
	8 kutuplu
Konektör çizimi
Devre	BAS
GND	1
(+) Vcc	2
A	3
B	4
N	5
A ters çev.	6
B ters çev.	7
N ters çev.	8

Sensör fişi (M12x1), SC, radyal, 12 kutuplu (ADV)

STEP Görüntüleyici / STEP dosyaları:

Talep ettiğiniz STEP dosyası belirtilmemiş:
STEP dosyası talebi burada

Tanımlama		ABN ters çevirim mümkün
SC12	radyal, 12 kutuplu, Fiş enkoder gövdesine kabloyla bağlı	●

Bağlantı tahsisleri

	SC12
	12 kutuplu
Konektör çizimi
Devre	ADV
GND	3
(+) Vcc	1
CH1	4
CH2	6
CH3	8
CH4	11
SET	5
CH1 ters çev.	9
CH2 ters çev.	7
CH3 ters çev.	10
CH4 ters çev.	12
bağlı değil	2

Çıkış devreleri

yapılandırılabilir 1-16384 PPR

BAS: 4,75 - 32 VDC, yapılandırılabilir HTL, TTL (A,B,N+ters çevrimli sinyaller), erken uyarı çıkışsız

Çalışma gerilimi VDC

4,75 - 32 VDC

Çalışma akımı

typ. 80 mA

Sinyal biçimi

dik açılı

Çıkış devresi

yapılandırılabilir HTL, TTL (A,B,N+ters çevrimli sinyaller)

Kanallar

AB, ABN, ve ters çevrimli sinyaller

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

HTL: H > UB - 2,5 VDC; TTL: H > 2,5 VDC

Düzey L<

L < 2,5 VDC

Çıkış frekansı

HTL: azami 600 kHZ; TTL: azami 1 MHz

Çıkış koruması

hayır

Erken uyarı çıkışı

hayır

ADV: 4,75 - 32 VDC, yapılandırılabilir HTL, TTL; 4 kanal + ters çevrilmiş, erken uyarı çıkışsız

Çalışma gerilimi VDC

4,75 - 32 VDC

Çalışma akımı

typ. 80 mA

Sinyal biçimi

dik açılı

Çıkış devresi

yapılandırılabilir HTL, TTL; 4 kanal + ters çevrilmiş

Kanallar

CH1, CH2, CH3, CH4, ve ters çevrimli sinyaller, (ABN mümkün)

Çıkış

it-çek

Yük

azami 40 mA / kanal

Düzey mA

20 mA'da

Düzey H>

HTL: H > UB - 2,5 VDC; TTL: H > 2,5 VDC

Düzey L<

L < 2,5 VDC

Çıkış frekansı

HTL: azami 600 kHZ; TTL: azami 1 MHz

Çıkış koruması

hayır

Erken uyarı çıkışı

hayır

Seçenekler

XXX = desimetre: Kablo uzunluğu

Enkoder WDGN 36E 2 metreden fazla kabloyla da mevcuttur. Azami kablo boyu çalışma gerilimine ve frekansa bağlıdır; bkz. 'Genel teknik veriler'
Sipariş sırasında, lütfen sipariş numarasını boyu desimetre olarak belirten 3 basamaklı bir sayıyla tamamlayın.
Örnek: 5 m kablo uzunluğu = 050

İndirme

Genel teknik veriler

General technical Data and safety instructions incremental encoders WDGN

Download (791 KB)

App WDGN

Wachendorff App iOS encoder WDGN

Download Wachendorff App IOS Encoder WDGN

By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.

Google Play Store Android - Wachendorff encoder App WDGN

Downloadlink Wachendorff App Android encoder WDGN

By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.

AppGallery Huawei - Wachendorff App encoder WDGN

Downloadlink Wachendorff App Huawei Encoder WDGN

By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.

Setup incremental encoder WDGN

NFC configurable via Wachendorff App (IOS, Android, Huawei)

Download (408 KB)

Bilgiler (Flyer / Handouts)

Short-Catalogue Encoders and systems

Incremental and absolute encoders
Digital shaft copying
Made in Germany
Motorfeedback
Position Measurement Systems

Download (3.78 MB)

Delivery times and service

of Wachendorff Automation GmbH & Co. KG

Download (543 KB)

Montaj talimatları

Montaj talimatları: Artımlı enkoderler WDGN

Download (1.00 MB)

Whitepaper

Comparison of optical and magnetic incremental encoders

Download (2.02 MB)

Sertifika ve düzenlemeler

EU - Konformitätserklärung Inkremental-Drehimpulsgeber WDGN

EU declaration of conformity incremental encoder WDGN

Download (783 KB)

UKCA declaration of conformity incremental encoder WDGN

for Wachendorff Automation GmbH & Co. KG.

Download (349 KB)

UL Certificates

for Wachendorff Automation products.

Download (556 KB)

REACH- and RoHS regulation of the EU

Informationen

Download (128 KB)

ISO Certificate DIN EN 9001:2015

Download (405 KB)

Aksesuar

Artımlı enkoder için buatlar / buatlı kablo

KI-8-67

Female connector KI-8-67:
Suitable for encoder with sensor connector outlet SB8 and SC8, 8 pin, IP67

Ready-made shielded connection cable with female cable connector straight,
shield connected.

Ayrıntılar

KIA-8-67

Female connector KIA-8-67:
Suitable for encoder with sensor connector outlet SB8 and SC8, 8 pin, IP67

Ready-made shielded connection cable with female cable connector angular,
shield connected.

Ayrıntılar

KI-12-67-ADV

Female connector KI-12-67-ADV:
Suitable for encoder WDGN configurable via NFC with sensor connector outlet SB12 and SC12, 12 pin, IP67

Ready-made shielded connection cable with female cable connector straight,
shield connected.

Ayrıntılar

KIA-12-67-ADV

Female connector KIA-12-67-ADV:
Suitable for encoder WDGN configurable via NFC with sensor connector outlet SB12 and SC12, 12 pin, IP67

Ready-made shielded connection cable with female cable connector angular,
shield connected.

Ayrıntılar

Tork destekleri

WDGDS10016

Tork desteği WDGDS10016

für Hohlwellen-Drehgeber WDGA 36E mit Endhohlwelle Ø 6 mm.

Ayrıntılar

Şaft adaptörü

WDGWA10M06

Şaft adaptörü M6 WDGWA10M06

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M6 dişliler.

Ayrıntılar

WDGWA10M08

Şaft adaptörü M8 WDGWA10M08

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M8 dişliler.

Ayrıntılar

WDGWA10M10

Şaft adaptörü M10 WDGWA10M10

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M10 dişliler.

Ayrıntılar

WDGWA10M12

Şaft adaptörü M12 WDGWA10M12

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M12 dişliler.

STEP file: WDGWA10M12.stp

Ayrıntılar

WDGWA10M14

Şaft adaptörü M14 WDGWA10M14

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M14 dişliler.

Ayrıntılar

WDGWA10M16

Şaft adaptörü M16 WDGWA10M16

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M16 dişliler.

STEP file: WDGWA10M16.stp

Ayrıntılar

WDGWA10M20

Şaft adaptörü M20 WDGWA10M20

Ø 10 mm içi veya ucu boş şaft döner enkoderleri için
veya Ø 10 mm kaplinler için,
M20 dişliler.

Ayrıntılar

Contact

For further information please contact our local distributor.
Here you find a list of our distributors worldwide

Bir teklif almak ya da geri aranmak istiyorsunuz. Talep
